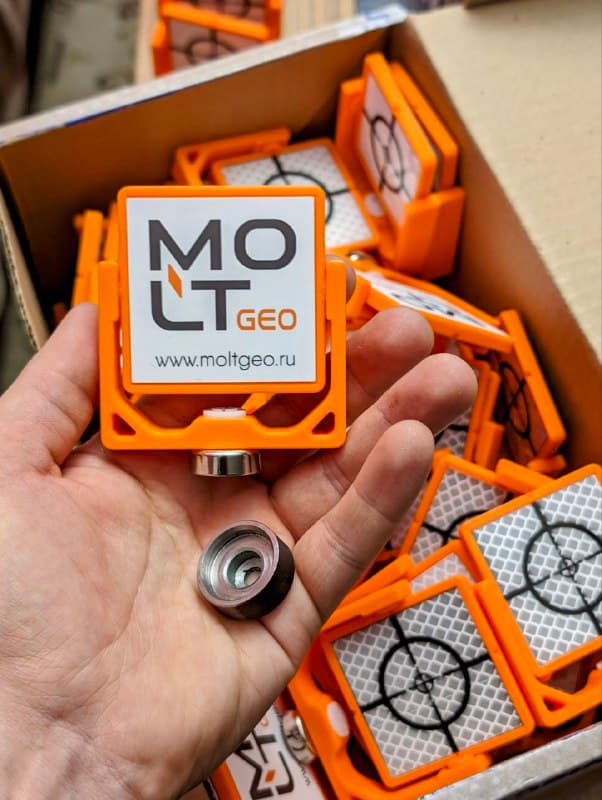

Мишень-марка «Волчок 50» — собственная разработка

Что такое «Волчок 50»

Это геодезическая мишень-марка для тахеометра. Оффсет от поверхности — 50 мм. Вращается в двух плоскостях без потери координат центра мишени (погрешность менее 0.1 мм). Крепится на мощный магнит к закладной детали.

Мы разработали Волчок больше 5 лет назад для собственных задач. Каждый элемент — результат полевого опыта, не кабинетного проектирования. С тех пор продаём всем желающим, потому что ничего подобного на рынке не было.

Для чего нужен

Три основных сценария:

Мониторинг деформаций. Закладная крепится на конструкцию (стена, колонна, опора), Волчок устанавливается на закладную. Тахеометр измеряет координаты мишени с точностью 0.1 мм. Через месяц — повторное измерение. Сдвиг есть? Конструкция деформируется.

Геодезическая разбивочная основа (ГРО). Закладные монтируются в стены и перекрытия строящегося здания. Геодезист ставит Волчок, тахеометр наводится автоматически — разбивка осей за минуты.

Обратная засечка в стеснённых условиях. Нет видимости на дальние пункты? Координируешь 3-4 Волчка на ближних конструкциях, потом по ним определяешь станцию обратной засечкой. Удобно на промплощадках, в цехах, в тоннелях.

Конструктивные детали

Магнитное крепление. Волчок «прилипает» к стальной закладной. Поставил — измерил — снял. Если марку украдут или потеряют (а на стройке это обычное дело) — координаты остаются на закладной, новый Волчок встаёт точно на то же место.

Закладные детали. В комплекте — набор закладных из стали, нержавейки и пластика:

• Стальные на анкерах — для бетонных конструкций.
• На сварке — для металлоконструкций.
• На саморезах — для временных точек.
• Пластиковые на жидких гвоздях — для поверхностей, где сверлить нельзя (плитка, мрамор, историческая кладка).

Стоимость: 1000 руб. за мишень (из наличия или под заказ). Закладные — отдельно.

Почему не Leica или стандартные марки

На рынке есть мишени от крупных производителей. Они работают. Но:

• У них нет вращения в двух плоскостях — мишень должна быть ориентирована на тахеометр. Волчок можно повернуть из любого положения.
• Оффсет 50 мм — оптимален для большинства конструкций. Стандартные марки часто имеют оффсет 0 (прижаты к поверхности), что неудобно для автоматического наведения.
• 1000 руб. — это в 5-10 раз дешевле фирменных аналогов.

Мы используем Волчок на каждом проекте, где есть тахеометрия. Больше 5 лет — ни одной поломки в поле.
