Свайное поле: от GNSS-RTK до IFC модели

Съёмка свайного поля — рутинная задача на стройке. Обычно это 2D-схема с координатами голов свай и отклонениями от проекта. Мы делаем это иначе: полный 3D-пайплайн, где на выходе — IFC-модель, которую проектировщик открывает в своей среде и видит реальное положение каждой сваи в пространстве.

Звучит сложно? На самом деле — быстрее, чем классическая схема.

## Этап 1: Полевые измерения

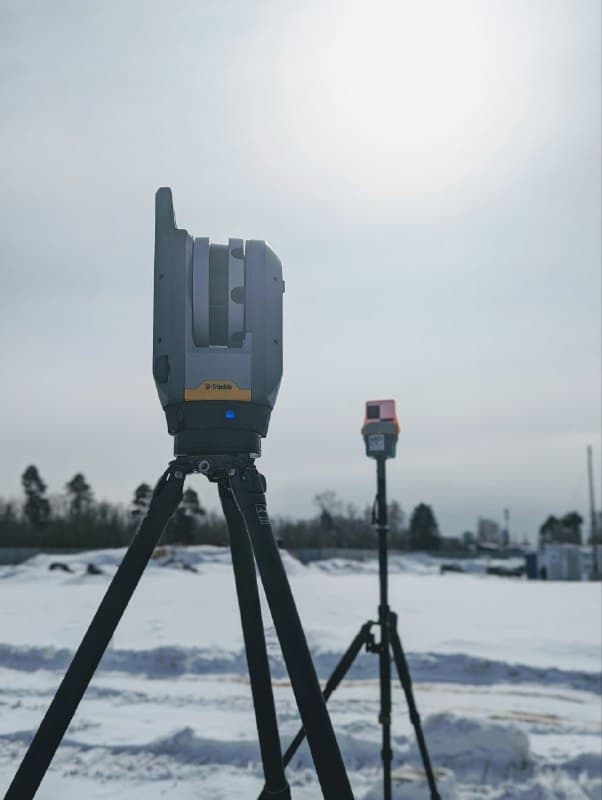

Для свайного поля мы используем связку GNSS-RTK + тахеометр SX10. GNSS даёт быструю привязку: точность 3-8 мм от городской базовой станции. Для свай этого достаточно — допуски по СП обычно 20-50 мм.

Но мы параллельно измеряем и тахеометром — для контроля. RTK от базовой станции в городе — это не первые миллиметры, как с тахеометра, но и не ужасно. Разница между двумя методами показывает, можно ли доверять GNSS-решению на конкретной площадке.

Все данные улетают в облачное хранилище прямо с контроллеров. Никаких флешек, никаких «забыл скинуть».

## Этап 2: Обработка — классификация и 3D-объекты

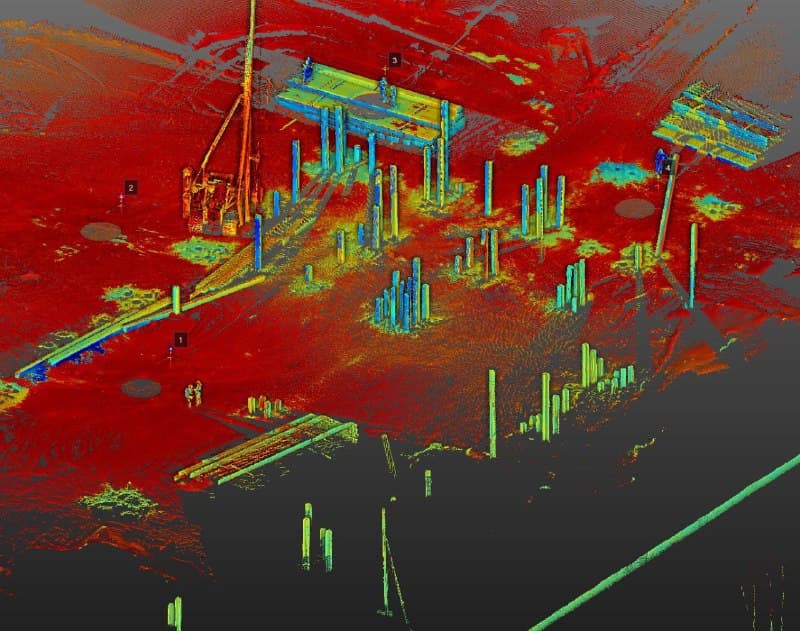

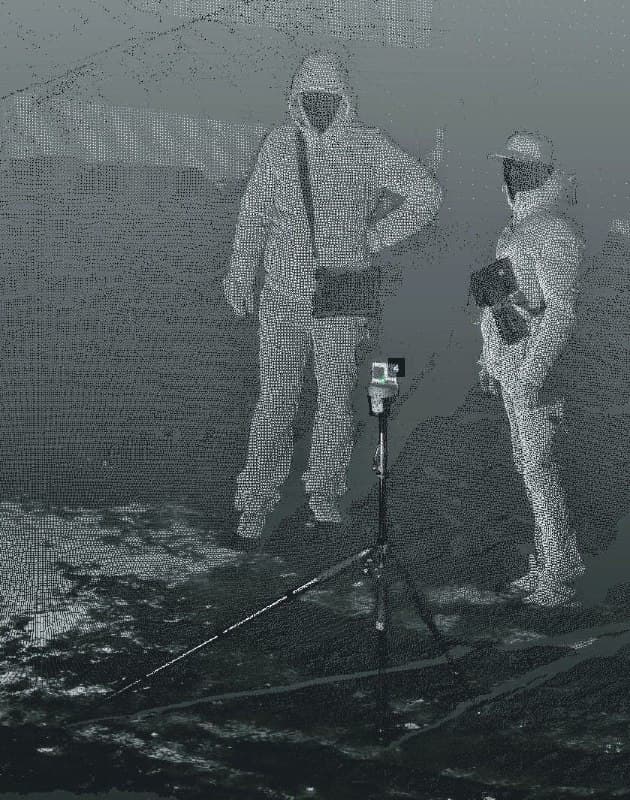

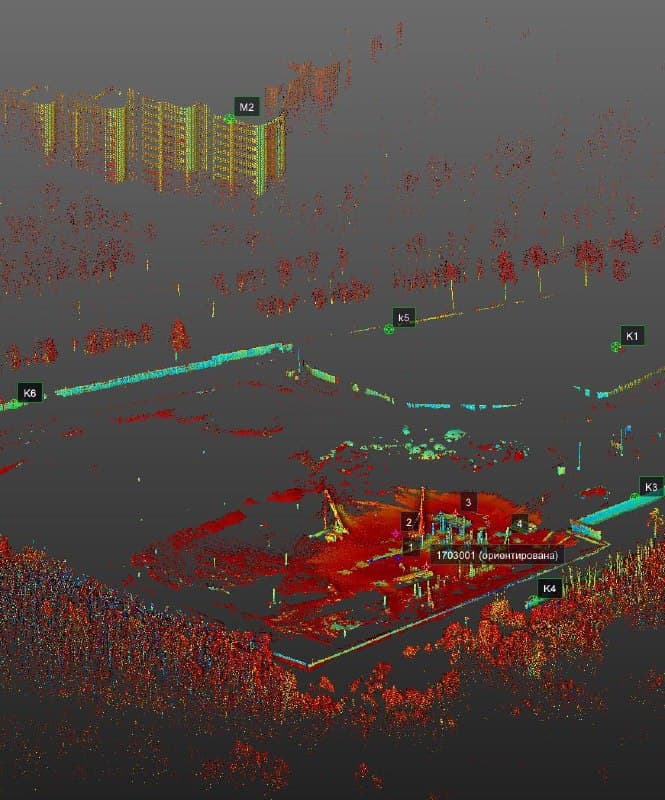

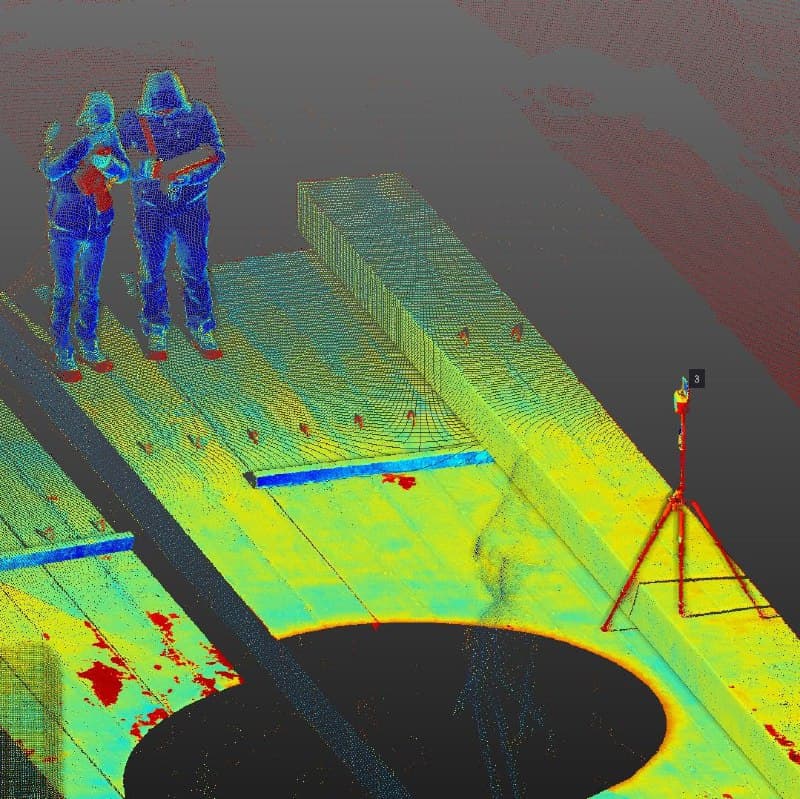

В Trimble Real Works импортируем все данные одной операцией. Дальше — классификация облака: земля, сваи, арматура, техника. Для свайного поля это работает хорошо, потому что сваи — геометрически простые объекты (цилиндры или прямоугольные призмы).

Real Works автоматически находит сваи в облаке и строит 3D-объекты: цилиндр вписывается в облако точек, определяется высота головы, диаметр, наклон. Результат — набор примитивов с точными координатами.

Это ключевой момент: из тяжёлого облака (гигабайты) мы получаем лёгкую модель (мегабайты), с которой удобно работать.

## Этап 3: Экспорт в IFC

3D-сваи из Real Works экспортируются в IFC — открытый формат BIM. Проектировщик открывает файл в Revit, Tekla, Navisworks — где угодно — и видит реальное положение свай поверх своей проектной модели.

Что это даёт:

- Отклонения видны визуально, а не в таблице на 500 строк.

- Проектировщик может сам измерить расстояние между любыми сваями.

- При наложении на проектную модель сразу видно, какие сваи «ушли» и насколько.

- Исполнительная документация формируется автоматически.

Скучные 2D-схемы уходят в прошлое. Да, с самими облаками точек пока «тяжело» — в плане веса и отображения всего сразу. Но с as-built объектами даже в примитивном 3D работать проще и нагляднее.

Весь процесс от поля до IFC-файла занимает один рабочий день. Классическая 2D-схема — столько же, но без 3D-модели на выходе.
