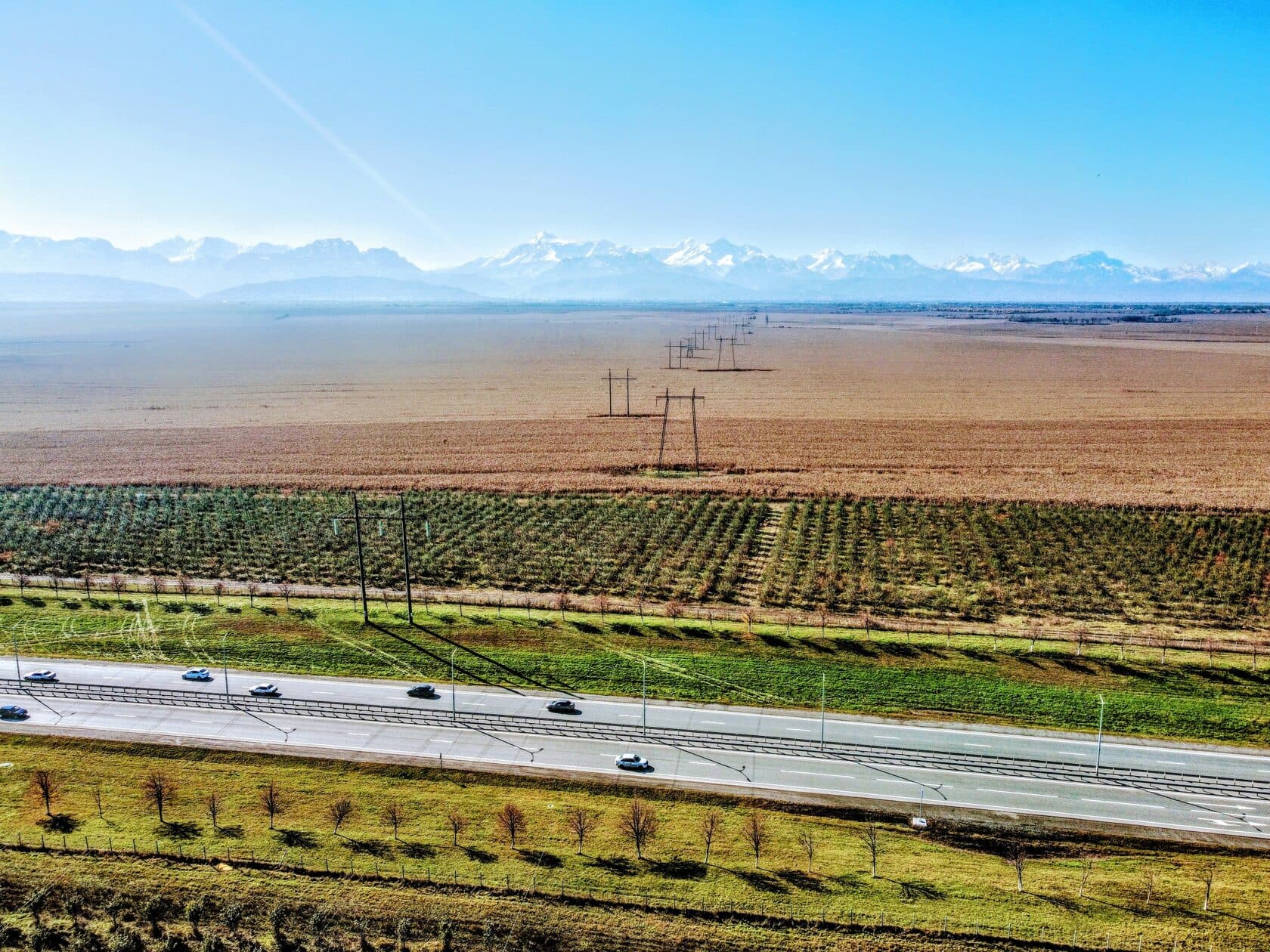

Ингушетия, 270 км ВЛ110/35

Проекты команды MOL'T GeoИнженерно-геодезические изыскания одного из самых крупных объектов в нашей практике. Практически все объекты электро-сетевого хозяйства Республики Ингушетия, отданные под проекты реконструкции и реновации. Этот проект был началом новой эры в нашей команде. Понимая масштабы, сроки и цели проекта - мы подготовились и реализовали задуманное совершенно иначе подойдя к планированию и настройкам процессов. Мы сильно прокачали нашу команду, оборудование и способы взаимодействия, без этого не получится справится с такими большими объемами небольшим количеством человек, в сроки достойные уважения. Это отличная история и очень богатый опыт!

Сложности

1. Масштаб проекта — 270 километров линейных объектов ВЛ 110/35 кВ по всей территории Республики Ингушетия. Это означает постоянное перемещение между участками, логистику десятков точек взлёта и посадки БПЛА, согласование полётов в непростом воздушном пространстве региона.

2. Горный рельеф Ингушетии создавал серьёзные сложности для планирования полётных миссий — перепады высот вдоль трасс ВЛ требовали многократной перенастройки параметров полёта и высоты съёмки.

3. Погодные условия — частые туманы и низкая облачность в горной части, ветровые нагрузки в предгорьях, ограничивающие окна для безопасных полётов.

Выполнение полевых работ

Проект потребовал кардинально другого подхода к организации полевых работ. 270 километров ВЛ — это не один участок, а десятки разрозненных объектов по всей республике. Мы разбили работу на логические кластеры, сгруппировав ближайшие участки ВЛ для минимизации переездов.

Каждый день начинался с оценки погодных окон и выбора участков, подходящих для съёмки. Параллельно работали несколько бригад — пока одна выполняла аэрофотосъёмку, вторая устанавливала опознавательные знаки и базовые станции на следующем участке.

Особенностью линейных объектов является необходимость съёмки узкой полосы вдоль трассы ВЛ с высоким разрешением. Мы оптимизировали полётные задания под коридорную съёмку, что позволило существенно сократить количество вылетов по сравнению с площадной съёмкой.

За 30 полевых дней была отснята вся территория — 2700 Га вдоль 270 км трасс. Данные контролировались ежедневно, точность подтверждена на каждом участке.

Методология выполнения работ

Для съёмки 270 км линейных объектов ВЛ 110/35 кВ была выбрана технология коридорной аэрофотосъёмки с использованием БПЛА геодезического класса (двухчастотный L1/L2 GNSS приёмник на борту).

Особенность линейных объектов — съёмка выполняется полосой вдоль трассы ВЛ с захватом охранной зоны. Для каждого участка создавалась отдельная геодезическая сеть обоснования с привязкой к ГГС методами спутниковых наблюдений.

Технология производства работ включала:

- Создание планово-высотного обоснования на каждом участке ВЛ — установка базовых станций и опознавательных знаков вдоль трассы с шагом, обеспечивающим контроль точности.

- Коридорная аэрофотосъёмка БПЛА — оптимизированные маршруты вдоль трасс ВЛ с необходимым поперечным перекрытием для захвата охранной зоны.

- Фотограмметрическая обработка — создание плотных облаков точек, ортофотопланов и ЦМР по каждому участку с последующей сшивкой в единую модель.

- Дешифровка и создание топографических планов — нанесение опор ВЛ, подъездных дорог, пересечений с другими коммуникациями и рельефа для проектирования реконструкции.

Результат — полный набор топографических данных по всем 270 км трасс: ортофотопланы, ЦМР, профили вдоль линий и поперечные сечения у каждой опоры.

Масштаб требует системного подхода

Когда объём работ измеряется сотнями километров и тысячами гектаров, ключевым фактором становится не столько оборудование, сколько организация процессов. Для проекта в Ингушетии мы выстроили конвейер: параллельная работа нескольких бригад, ежедневный контроль качества данных, централизованная камеральная обработка. Именно системный подход позволил команде из 12 человек обработать 2700 Га за 90 рабочих дней камералки, сохраняя стабильное качество на каждом из десятков участков:

Организация работ на 270 км

Параллельная работа нескольких полевых бригад

Ежедневный контроль качества данных в поле

Коридорная съёмка — оптимизированные маршруты вдоль трасс ВЛ

Централизованная камеральная обработка командой из 12 человек

Единая система координат на все 270 км трасс

270 километров. Вся Ингушетия. Один проект, изменивший наш подход к масштабным задачам.

ДАННЫЕ

Целью проекта был сбор полного комплекта топографических данных для проектирования реконструкции и реновации объектов электросетевого хозяйства Республики Ингушетия — 270 км воздушных линий 110/35 кВ.

Заказчику требовались топографические планы вдоль трасс ВЛ, профили, поперечные сечения у опор, ЦМР и ортофотопланы для проектирования.

Помимо обязательного комплекта документации, мы передаём расширенный набор данных — 3D модели, панорамные туры, облака точек в веб-просмотре. На проекте такого масштаба это особенно ценно: проектировщики могут виртуально обследовать любой участок трассы, не выезжая в поле.

Передаваемая информация:

13.1

360 панорамный тур

Удобный инструмент для понимания ситуации на объекте на момент производства изысканий. Фотопанорамы выполняются как с воздуха, так и с поверхности земли, покрывая весь объект обследования.- Передается в форматах web ссылки на сервисы 360.teofly.com

13.2

3D модель пространства

Редкий объект обходится без сопроводительной модели в формате WEB просмотра. Это удобный инструмент для измерений и возможности прогуляться по объекту не выходя из офиса, при этом для реализации этого не нужен никакой сторонний софт, только окно браузера. Облако точек уже находится в нужной системе координат и отражает действительность на 100%- Передается в форматах web ссылки на сервисы las.teofly.com

13.3

Аэрофотосъемка

Ортофотопланы объекта, как результаты работы по аэрофотосъемке, помогают лучше ориентироваться в пространстве, и иметь возможность изучить местность не только в топографических условных знаках, но и в виде фотографии высокого разрешения, привязанной к системе координат и высот.- Передаются в виде ссылки на архив сборки в форматах .JPG+.JGW и файла .DWG с их границами или единым .GeoTIFF уже с системой координат

13.4

Цифровая модель рельефа

По результатам аэрофотосъемки, лазерного сканирования и дешифровки создаются цифровые модели рельефа, отражающие только поверхность земли, без посторонних объектов, с точностью и плотностью точек, требуемой масштабом топографической съемки заказанной техническим заданием.- Передается файлом формата .LandXML прекрасно импортируемого в любой САПР

13.5

Топопланы и отчеты

Конечным продуктом нашей работы является топографический план, сопровождаемый техническим отчетом, составленным согласно требований актуальной нормативной документации.- Передается как в исходных, редактируемых форматах (.DWG/.WORD), так и в виде сборки .PDF для легкого просмотра

Нюансы проекта

Главным вызовом этого проекта стала не техническая сложность, а организационная. 270 километров ВЛ — это десятки отдельных участков, разбросанных по всей республике. Каждый участок требовал отдельного согласования, отдельной геодезической сети, отдельного контроля качества. При этом данные должны были сшиваться в единый комплект с согласованными системами координат и высот. Именно этот проект заставил нас полностью перестроить внутренние процессы: от планирования маршрутов до контроля качества камеральной обработки

Проект в Ингушетии стал переломным для нашей команды. Именно здесь мы отработали процессы, которые позволяют браться за объекты любого масштаба — от небольших площадок до сотен километров линейных объектов. 2700 Га, 270 км трасс, 30 полевых дней, 90 дней камералки, 12 человек в команде — эти цифры стали для нас не рекордом, а стандартом качества организации работ.
