Комплексные работы по инженерно-геодезическим изысканиям и гидрографии

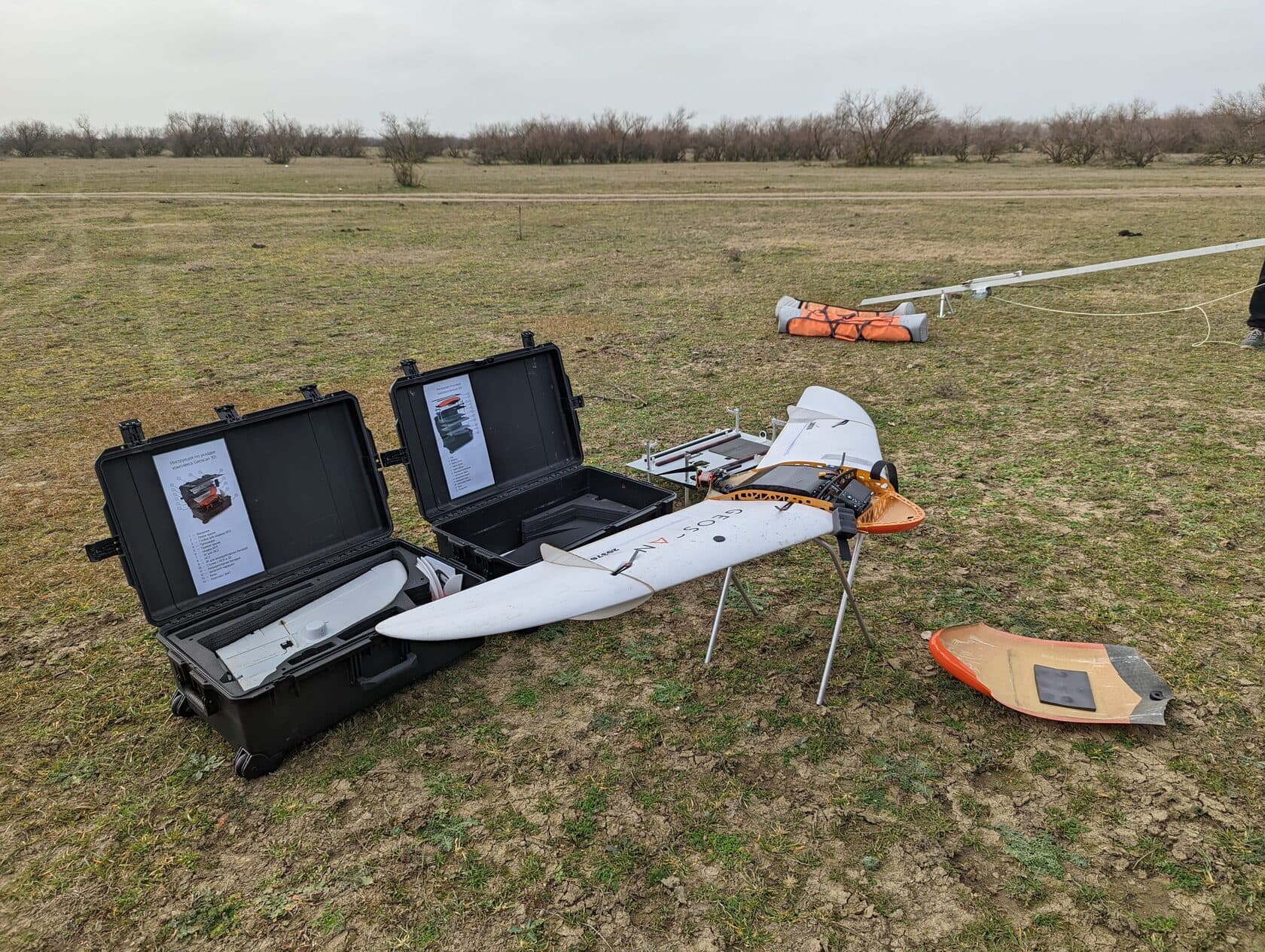

Работы по аэрофотосъемке (АФС) участка выполнялись двумя БПЛА самолетного типа - GEOSCAN 101 и 201. За пару дней были получены первичные данные аэрофотосъемки, которые позволили начать планирование гидрографических работ и запустить камеральные работы по созданию топографических планов и цифровых моделей рельефа по участкам работ.

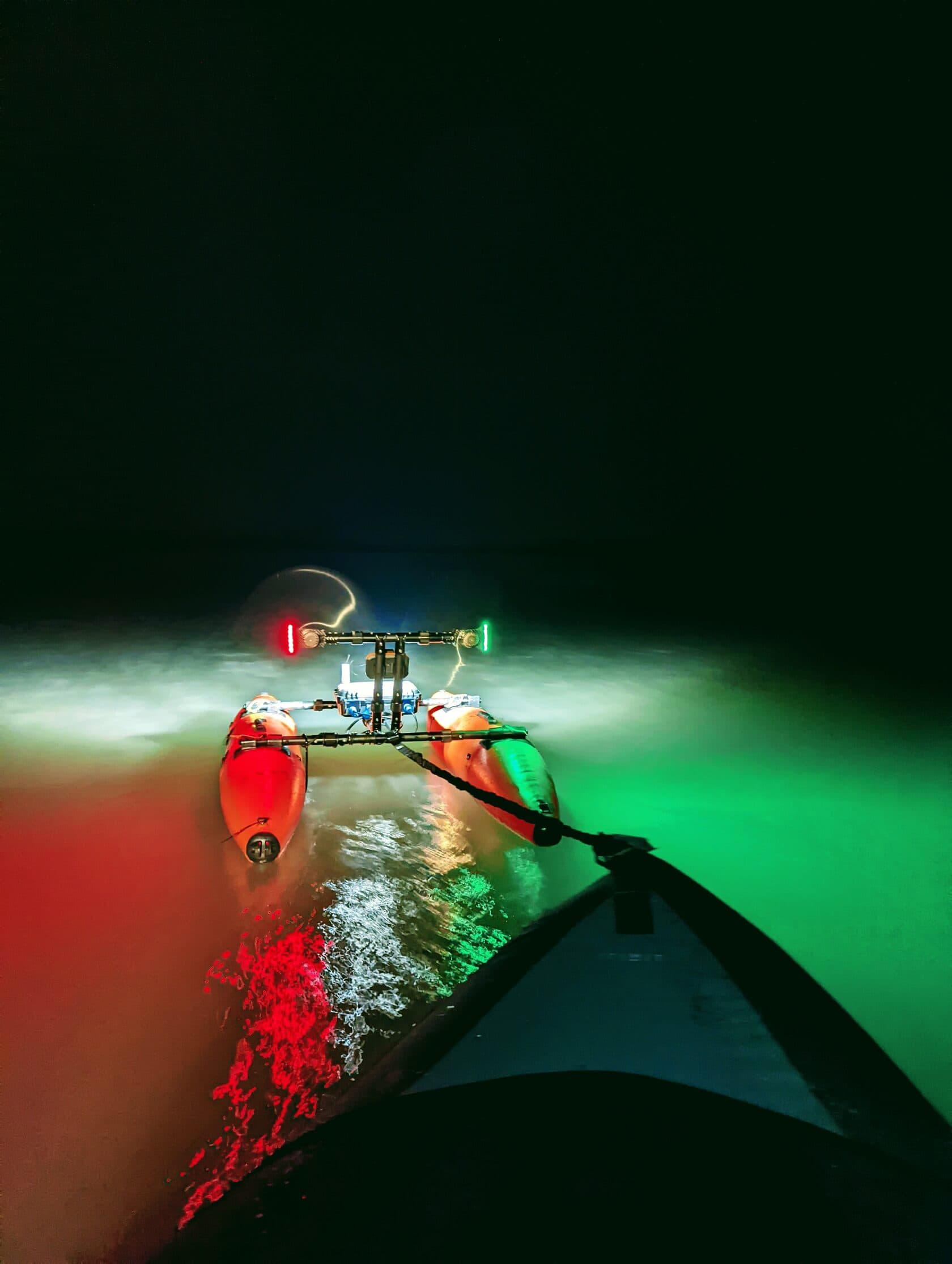

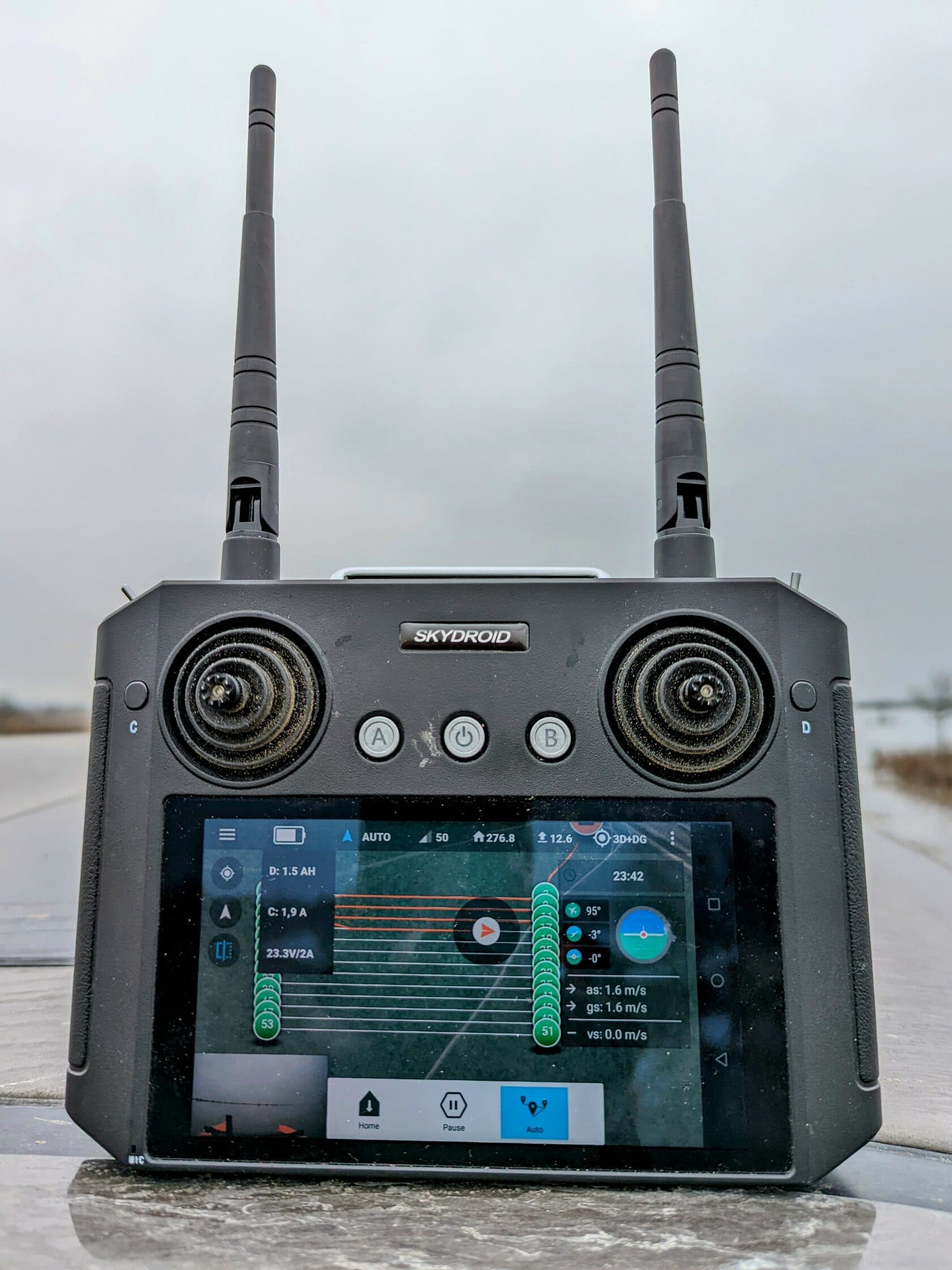

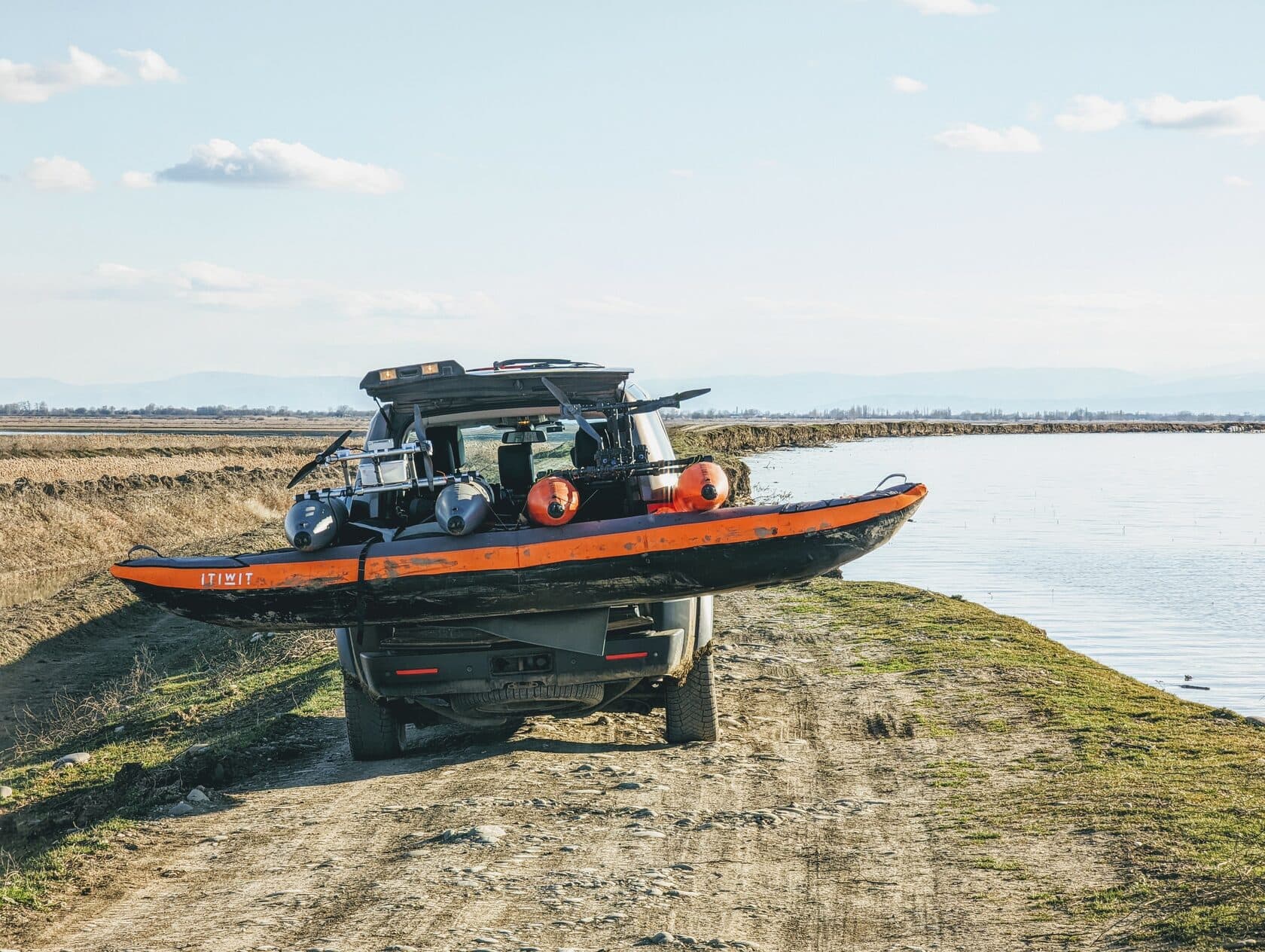

Работы по гидрографической съемке открытой акватории озёр выполнялись при помощи MOL'T Boat Dutysh. Это позволило выполнить этот этап работ быстро и без участия человека. Такой подход дал возможность выполнить все полевые работы командой в 2 человека, пока БПЛА и БПА выполняли свои задачи автономно - мы делали те этапы работ, которые были необходимы для качественного сбора пространственной информации.

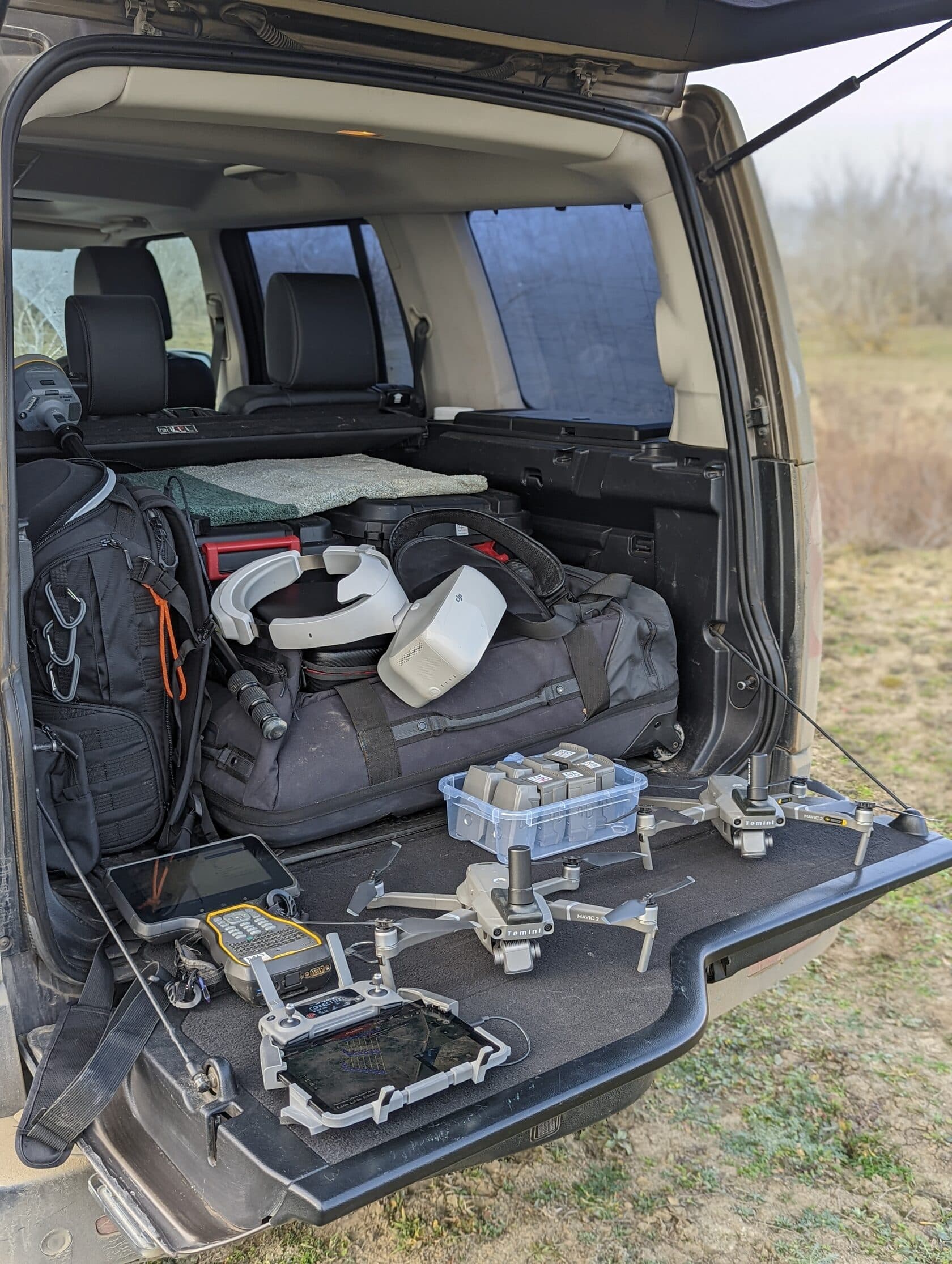

При помощи TEODRONE TEMINI выполнялись работы по досъемке малых участков для сбора дополнительной, более детальной, информации. Для создания цифровых моделей местности и рельефа необходимо много данных, и некоторые места необходимо снимать более детально, для возможности BIM и 3D моделирования этих участков. На наших объектах такими участками были гидротехнические сооружения, требовательные к проработке рельефа и габаритов вокруг себя.

Также, TEMINI выполнял много работ по дешифровке. По всему участку были выполнены панорамные фотографии, чтобы обеспечить проектировщиков максимумом информации и облегчить работу с данными у части команды, занимающейся камеральными работами.

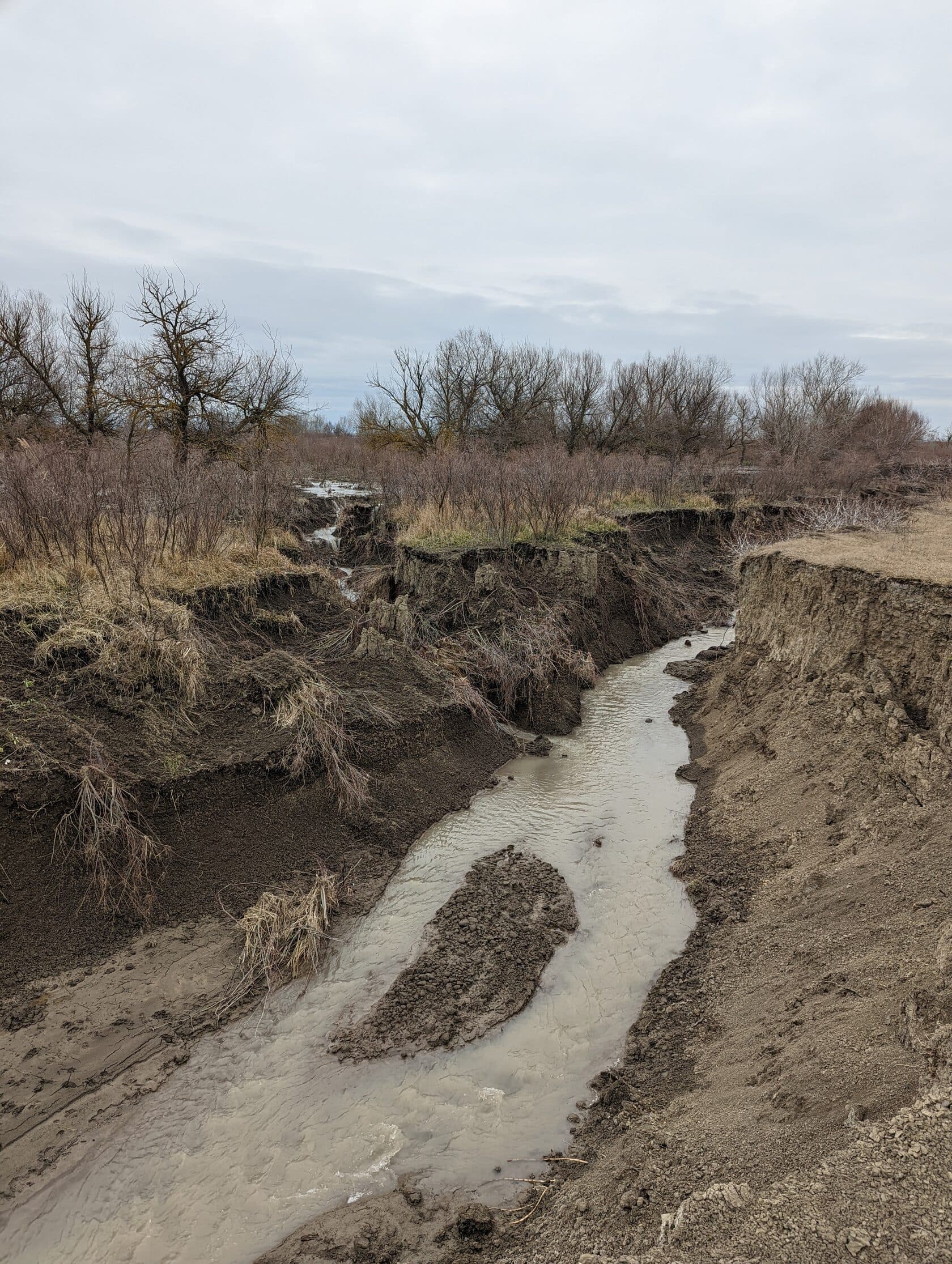

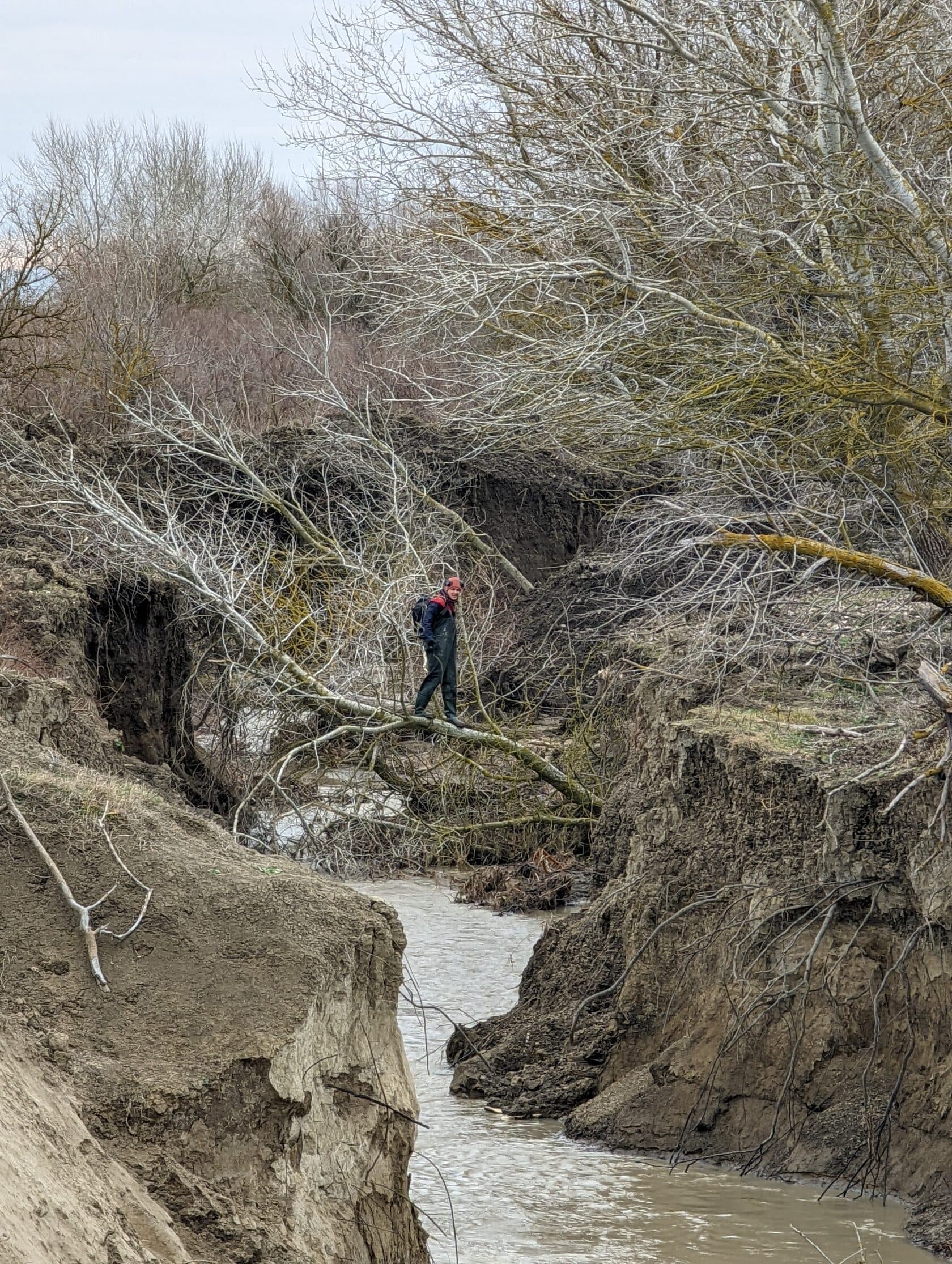

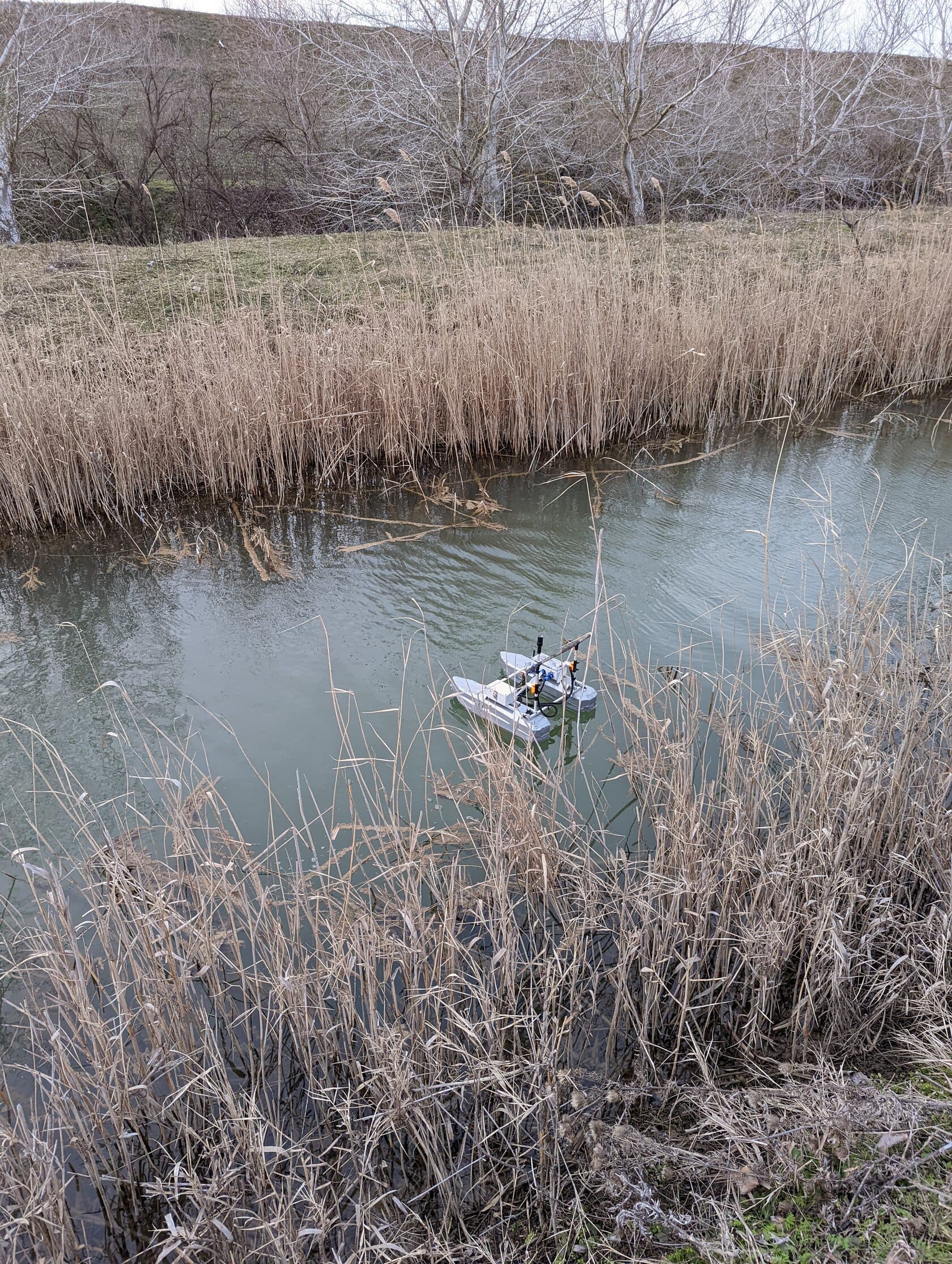

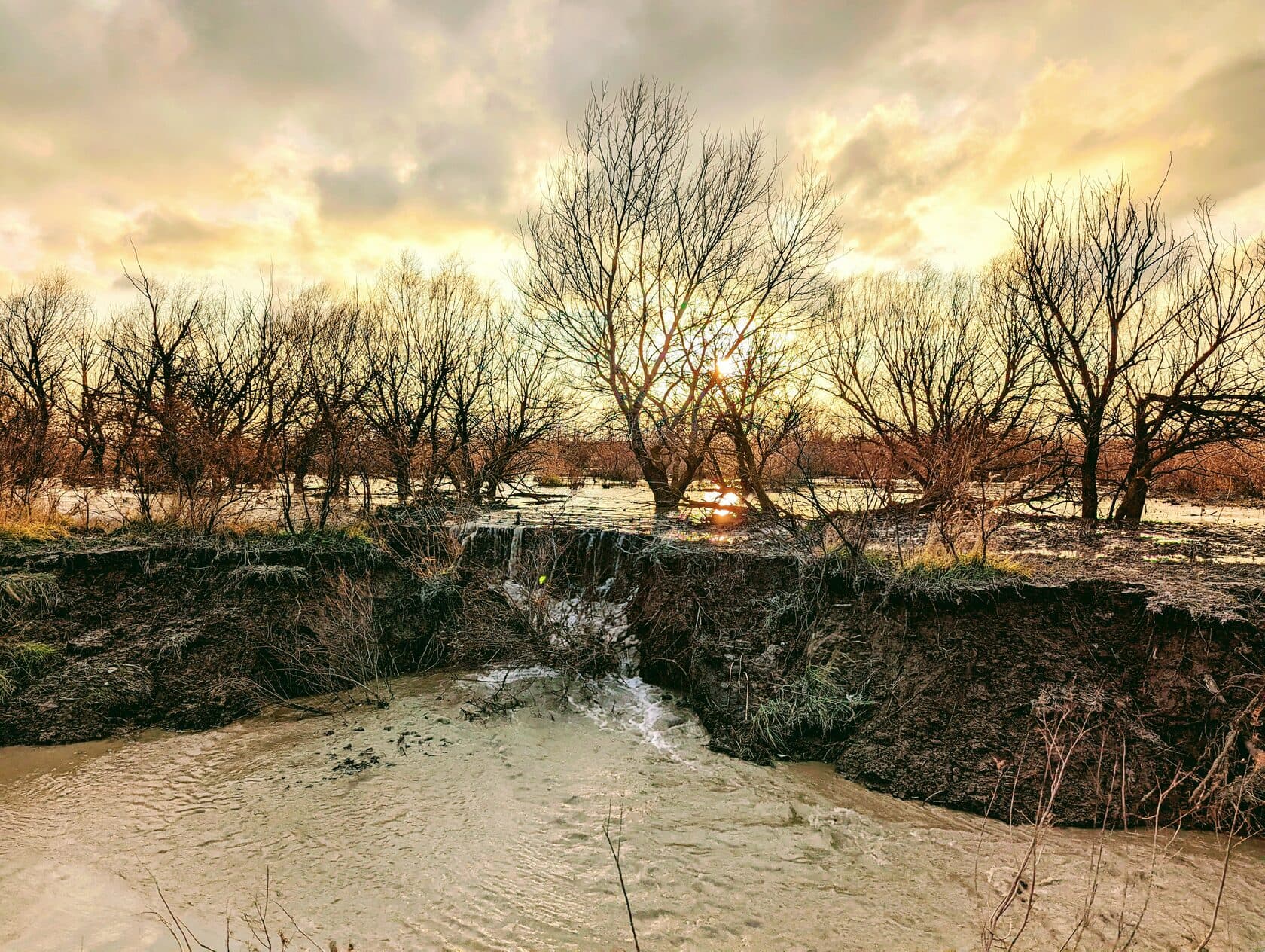

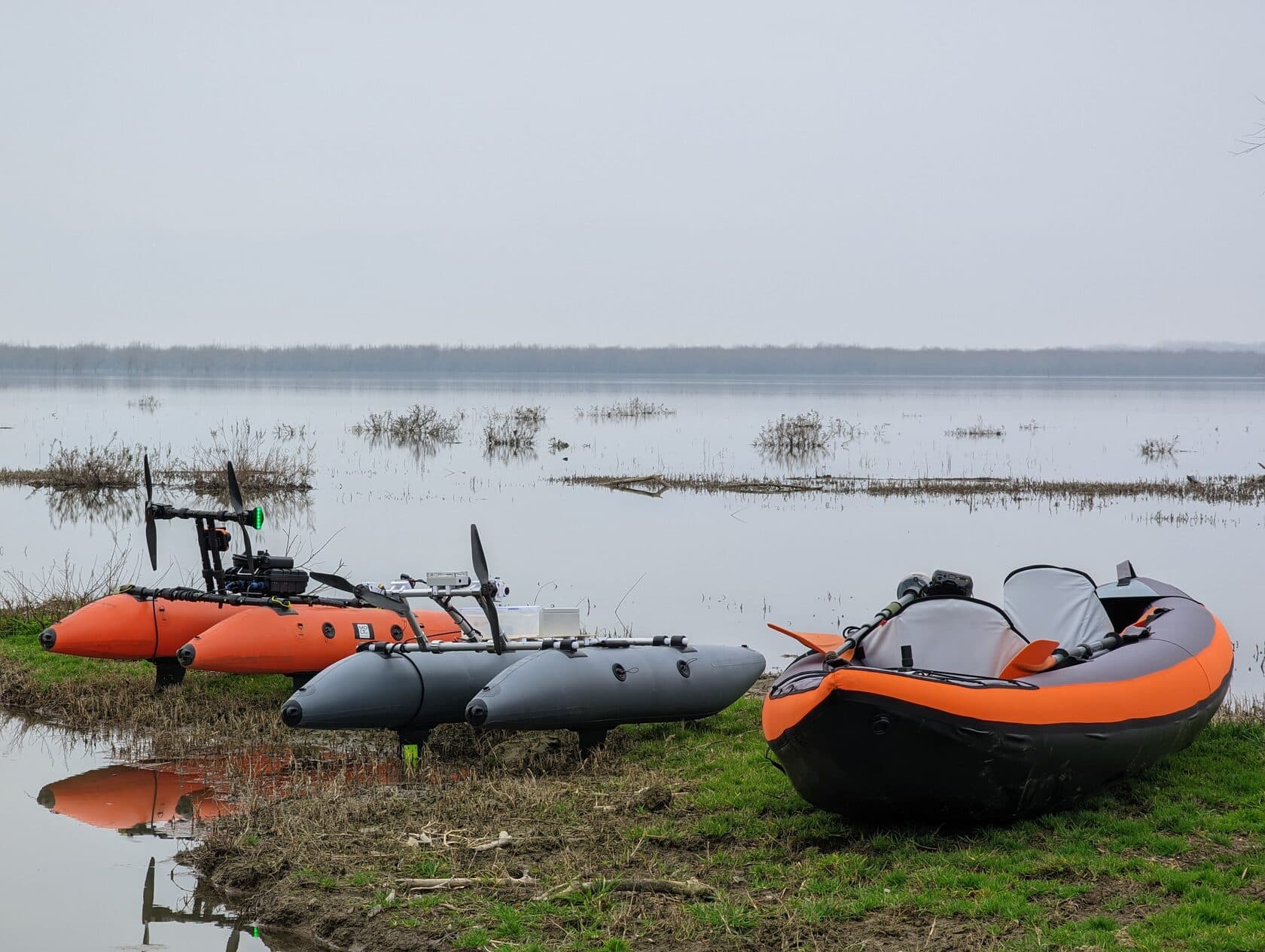

Часть участков гидрографических работ была в зонах подтопления, часть - заросшие реки, новые протоки. В таких условиях уже невозможно выполнить работы вручную так как глубина достигает 3-4 метров, а условия работы не позволяют беспрепятственно перемещаться даже нашему гидроботу. Для таких участков был применен сверхкомпактный и легкий MiniBoat - который позволил добрать все необходимые данные быстро и эффективно одному человеку.

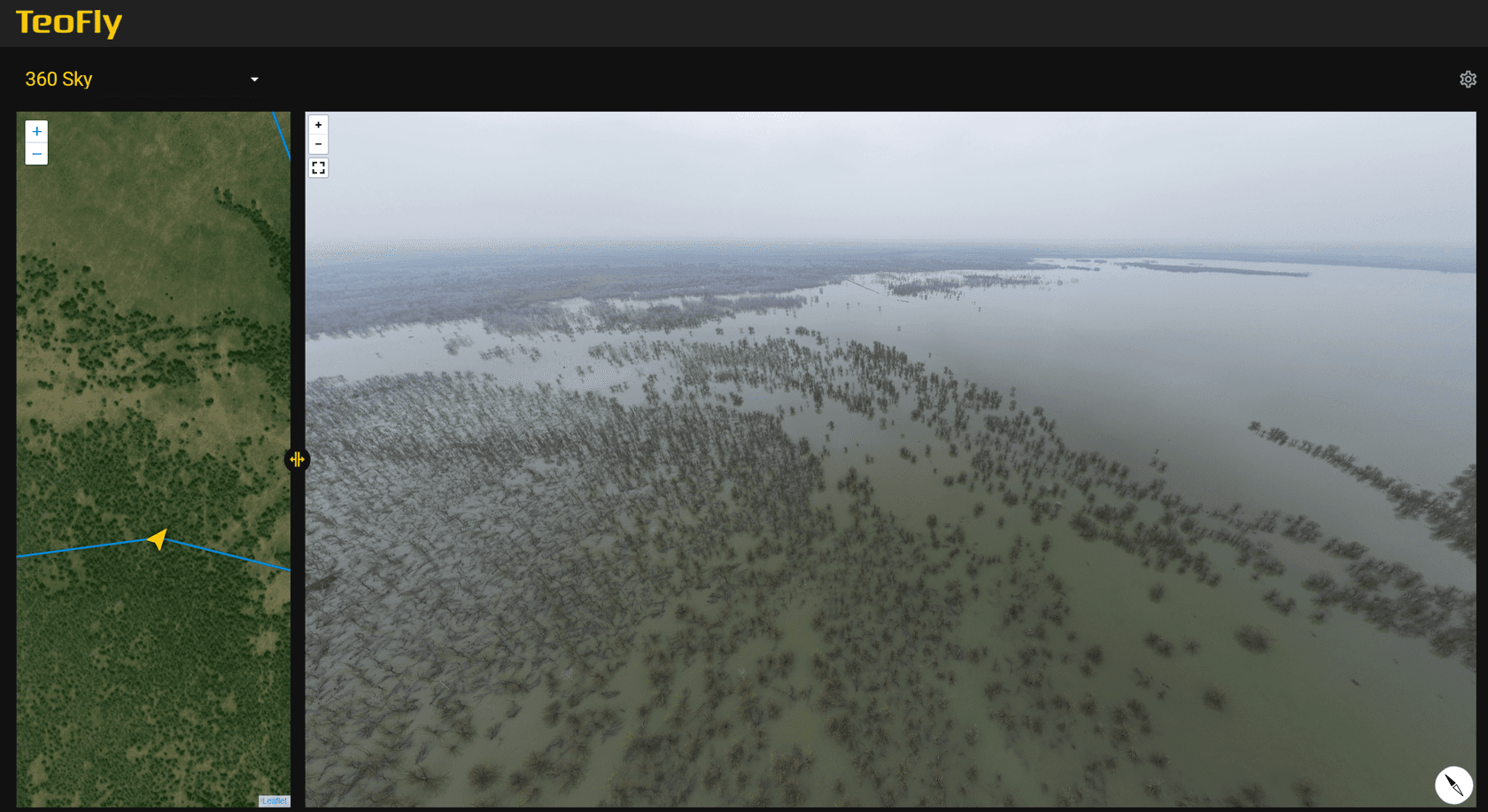

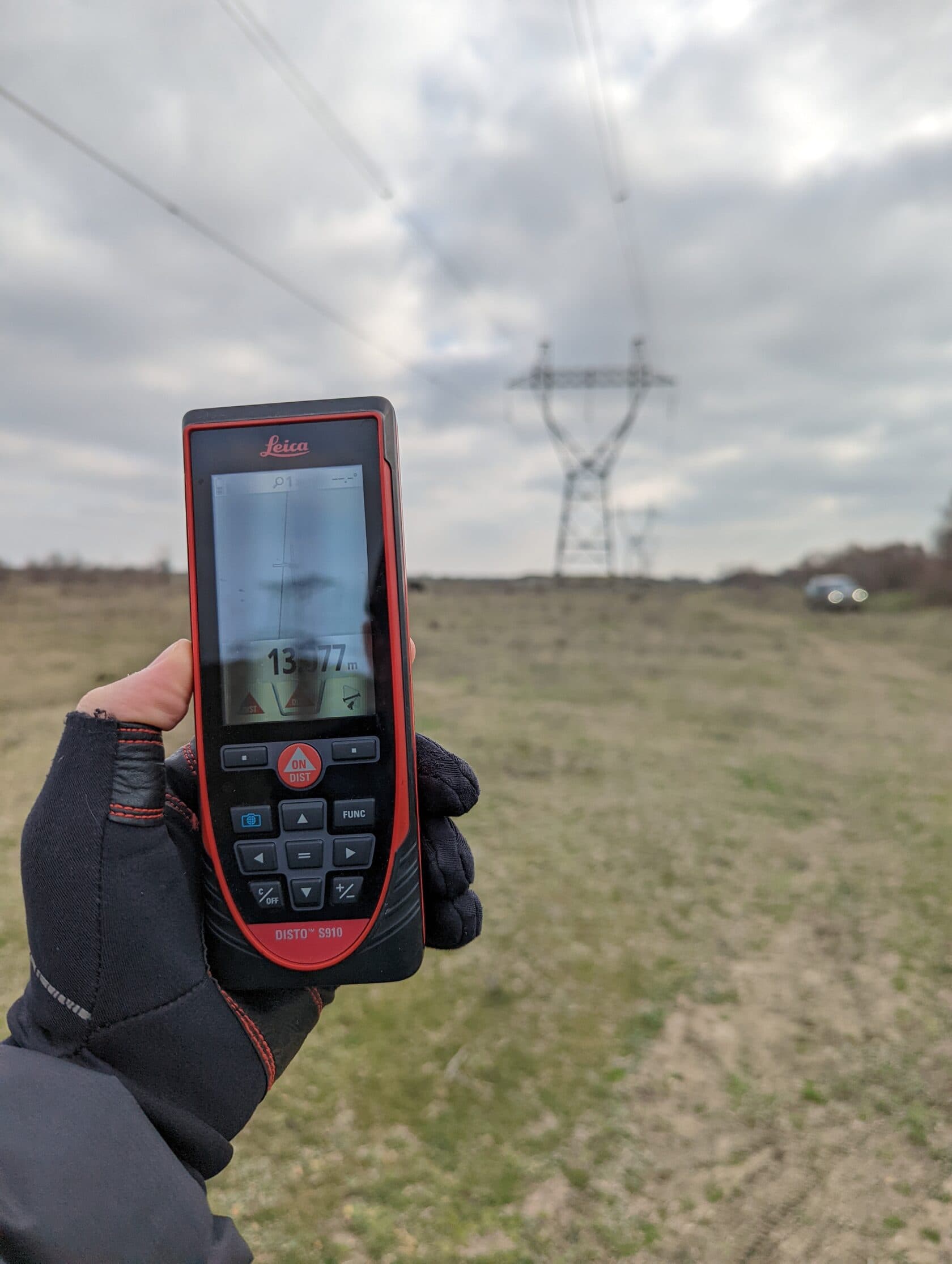

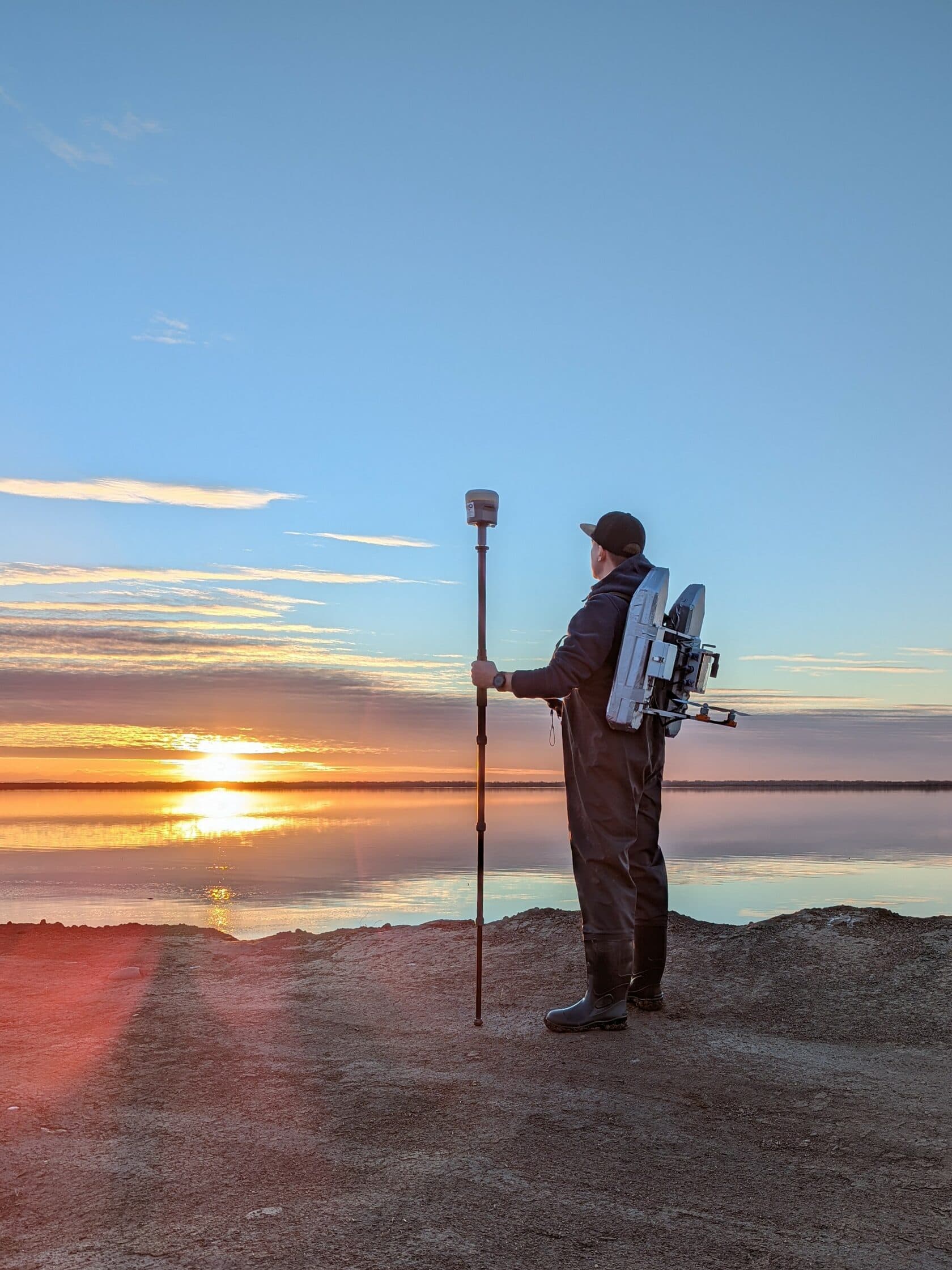

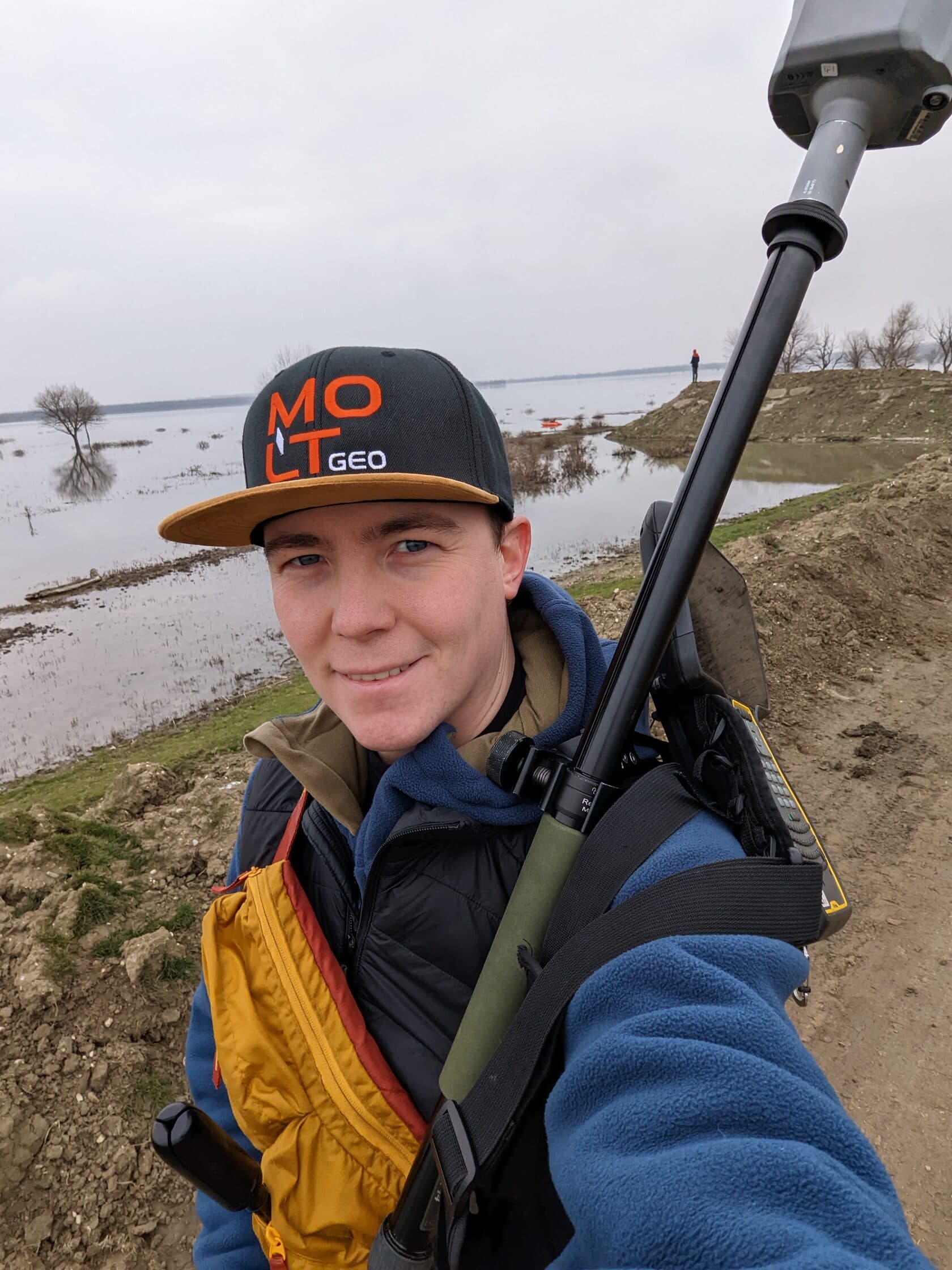

После любого дистанционного сбора пространственных данных необходим этап их дешифровки. Мы выполнили фотофиксацию на панорамные 360-градусные камеры, набрали огромное количество полевого контроля - для учета таких параметров как высота травы, классификация растительности, съемка инженерных сетей, провисов и других данных, получить которые без применения рулетки, GNSS и лопаты - нельзя.

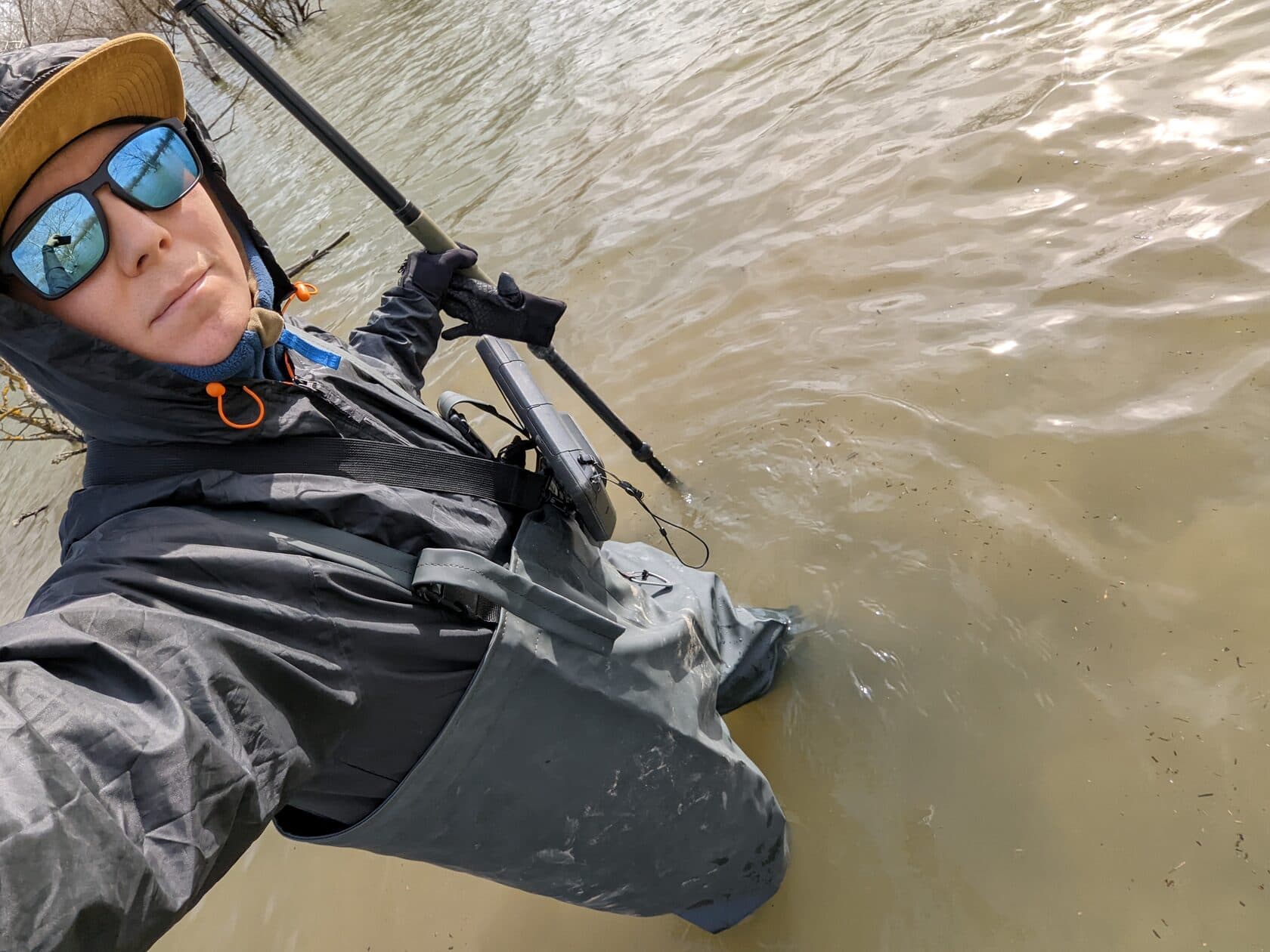

Аналогично с данными аэрофотосъемки контролировались данные промеров - были выполнены контрольные замеры пешком и с каяка.

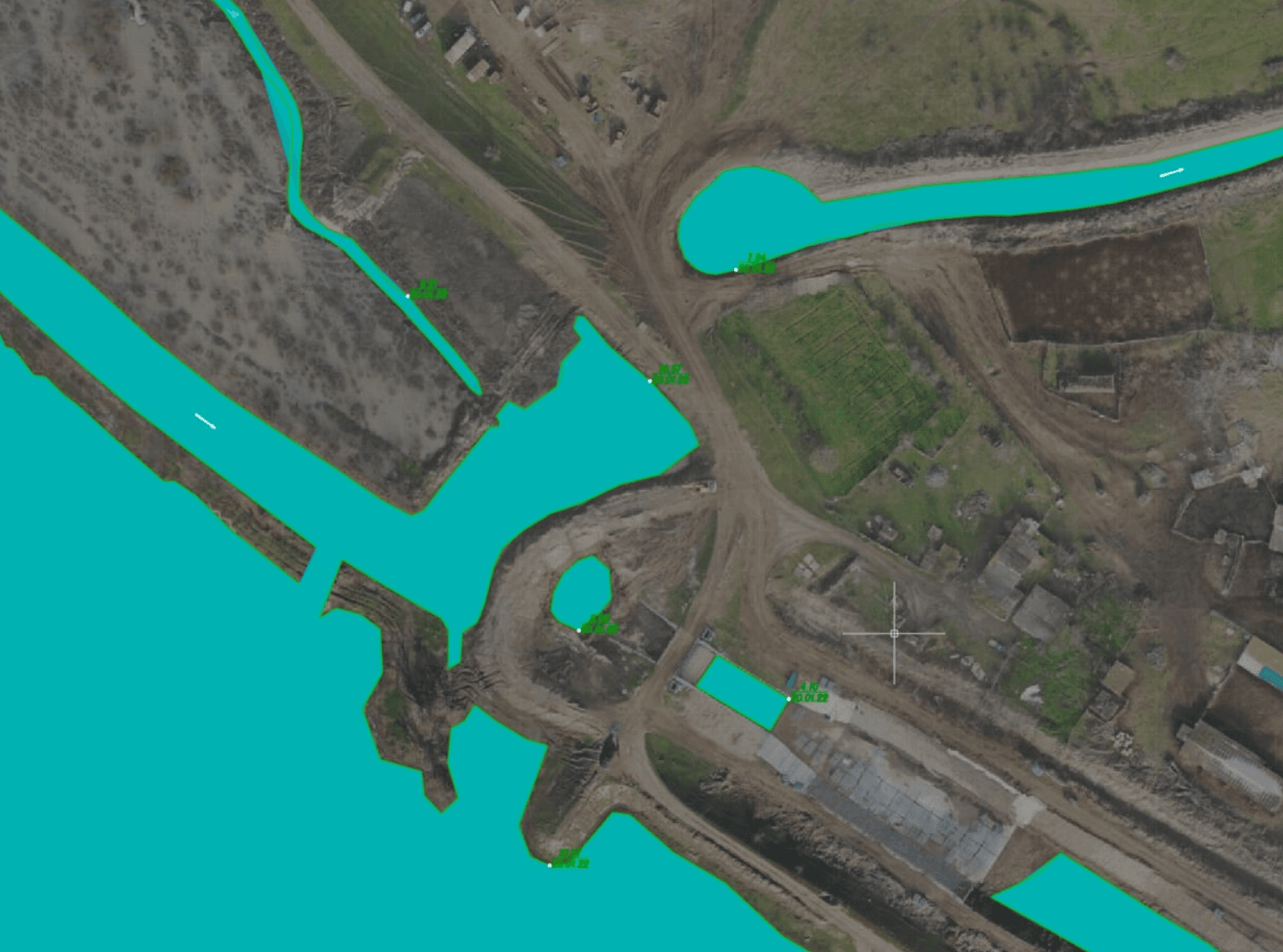

Цифровые ортофотопланы подготавливаются сразу в нескольких разрешениях:

1. Первичный, 3 сантиметра в пикселе, с покрытием всего участка.

2. Облегченный, 30 сантиметров в пикселе, с покрытием всего участка, для решения общих вопросов без загрузки всего массива данных.

3. Специальный, участки разрешением 1 сантиметр в пикселе, с покрытием объектов, требующих повышенного внимания.

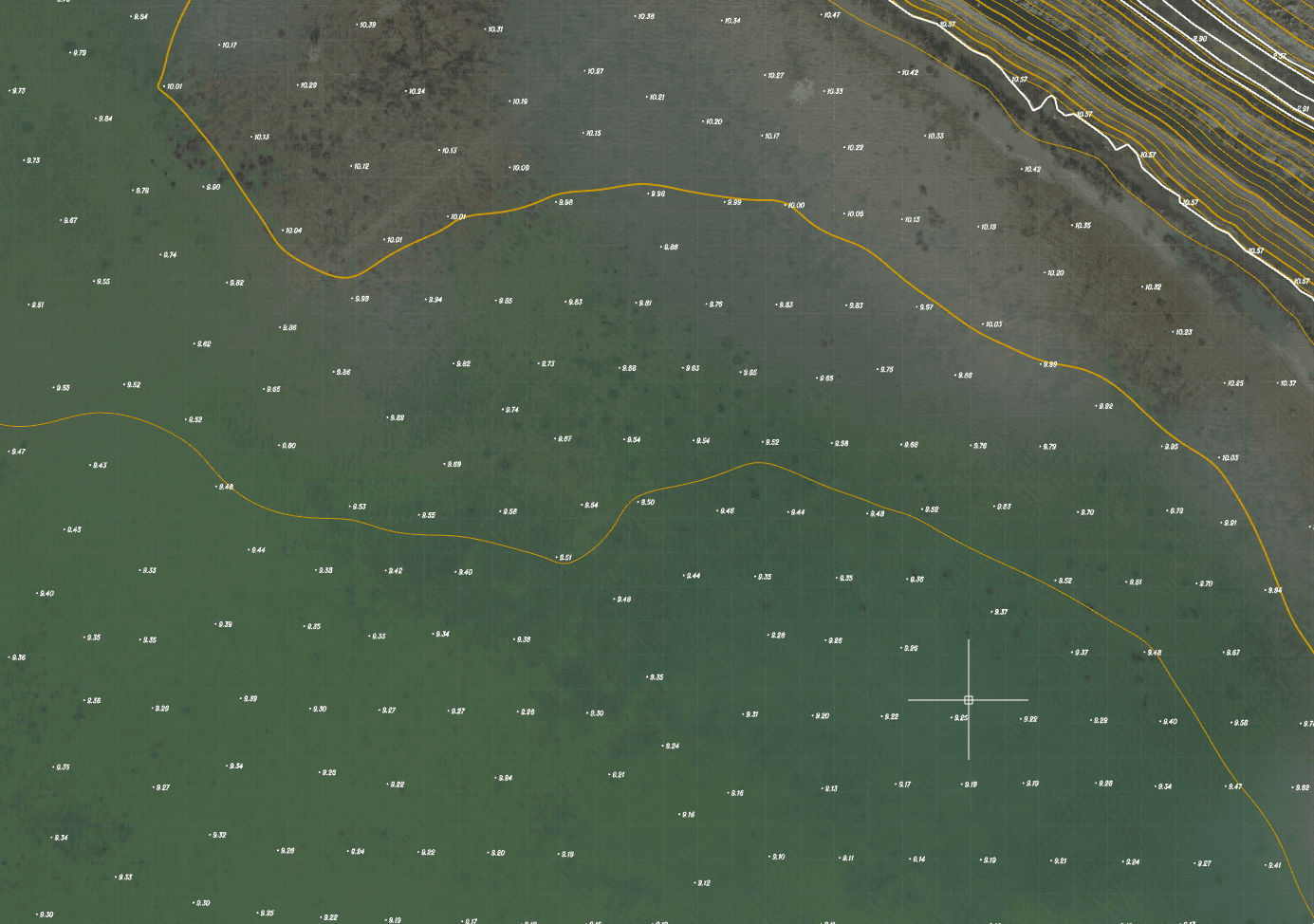

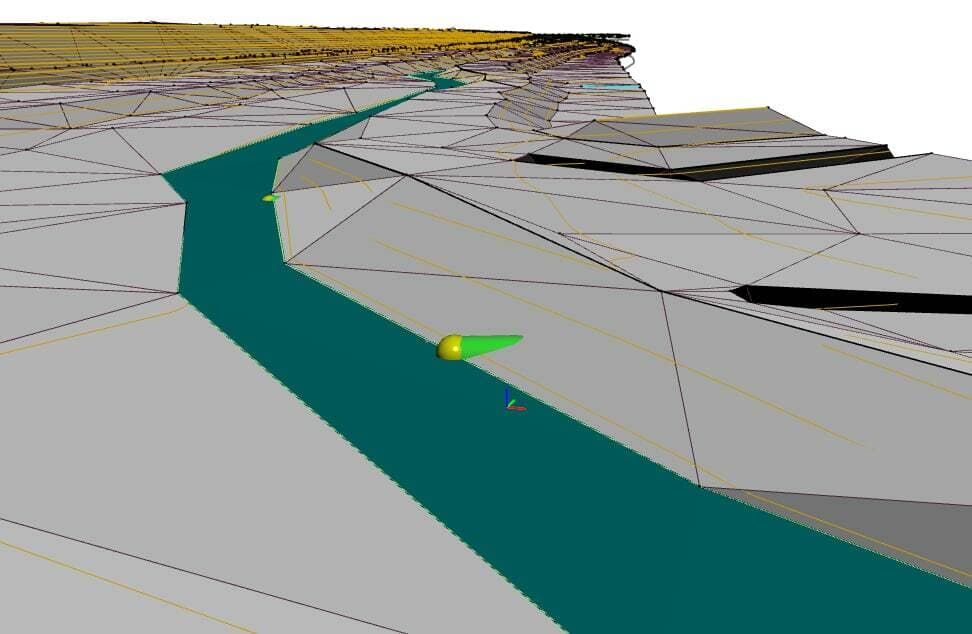

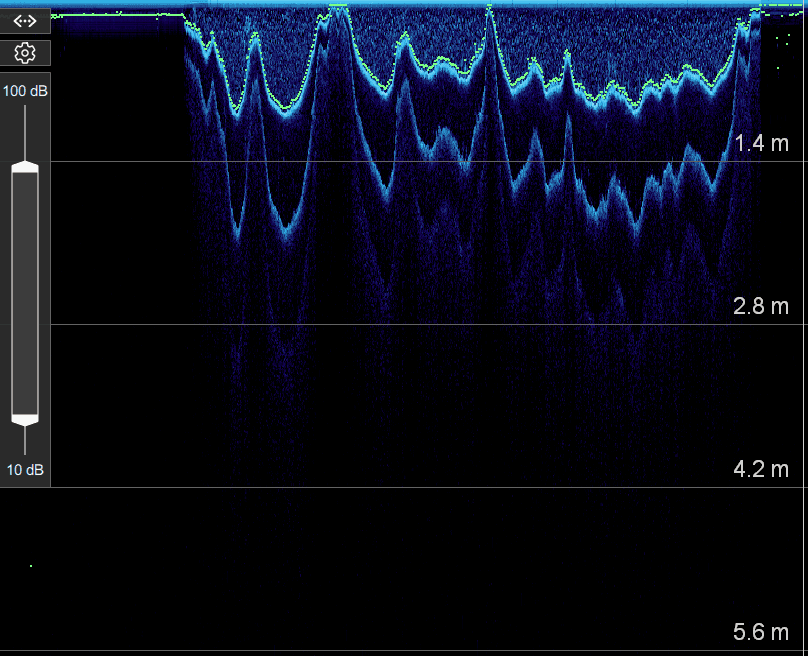

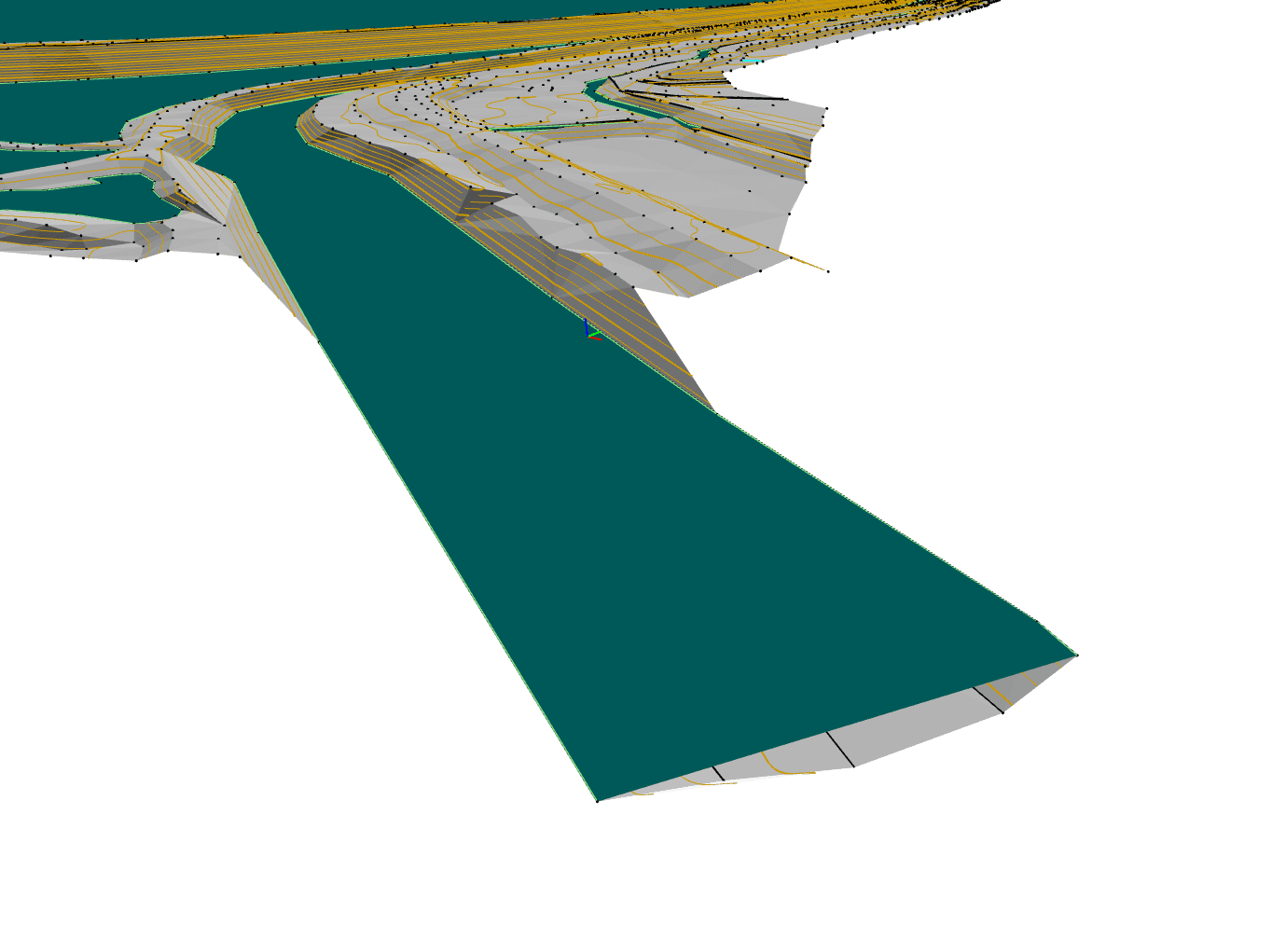

Создание раздела ЦММ по гидрографическим работам. Начиная от анализа каждой эхограммы, заканчивая созданием поверхностей по отметкам урезов воды и по дну, для безупречного отображения корректных данных на продольных и поперечных профилях.

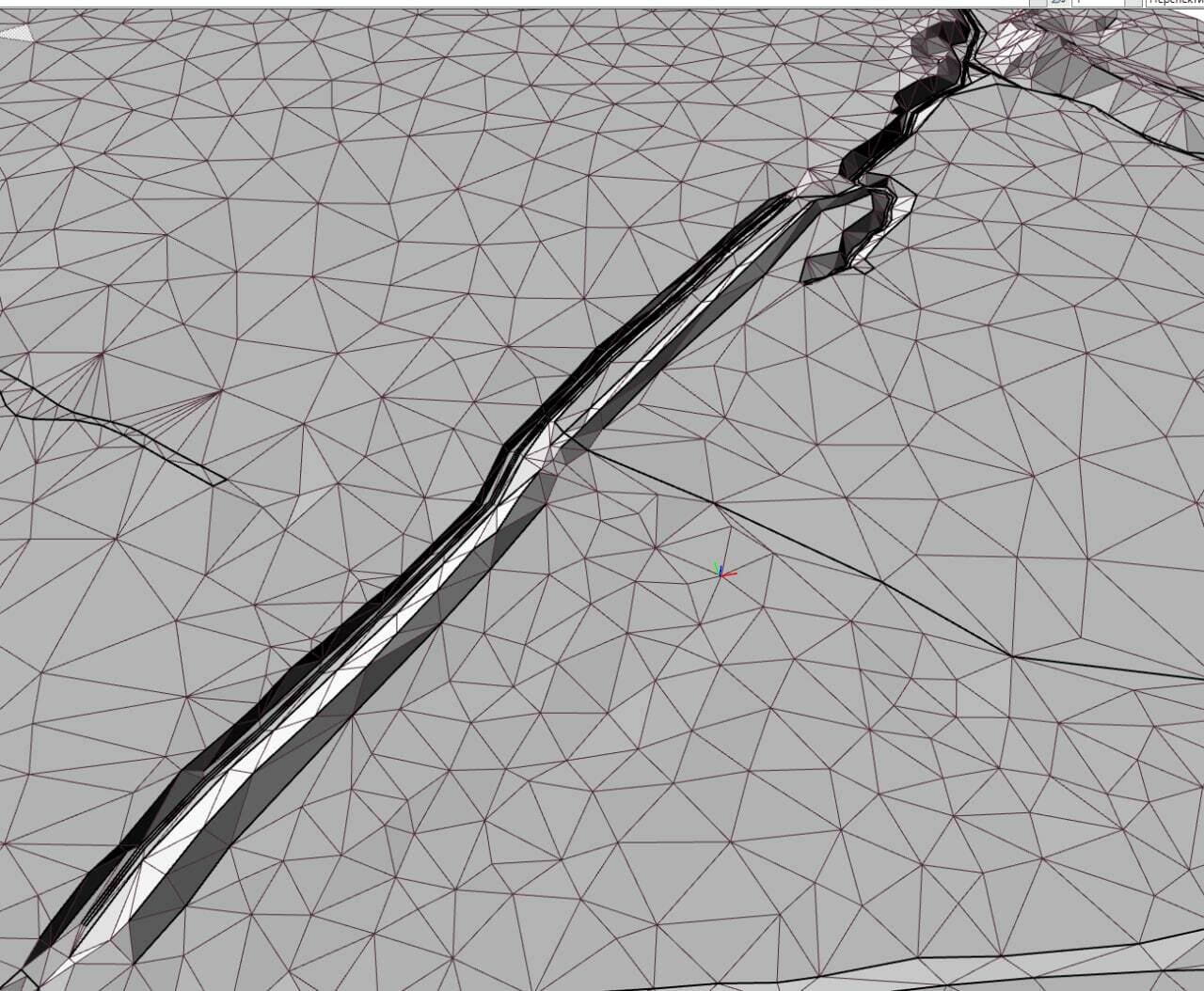

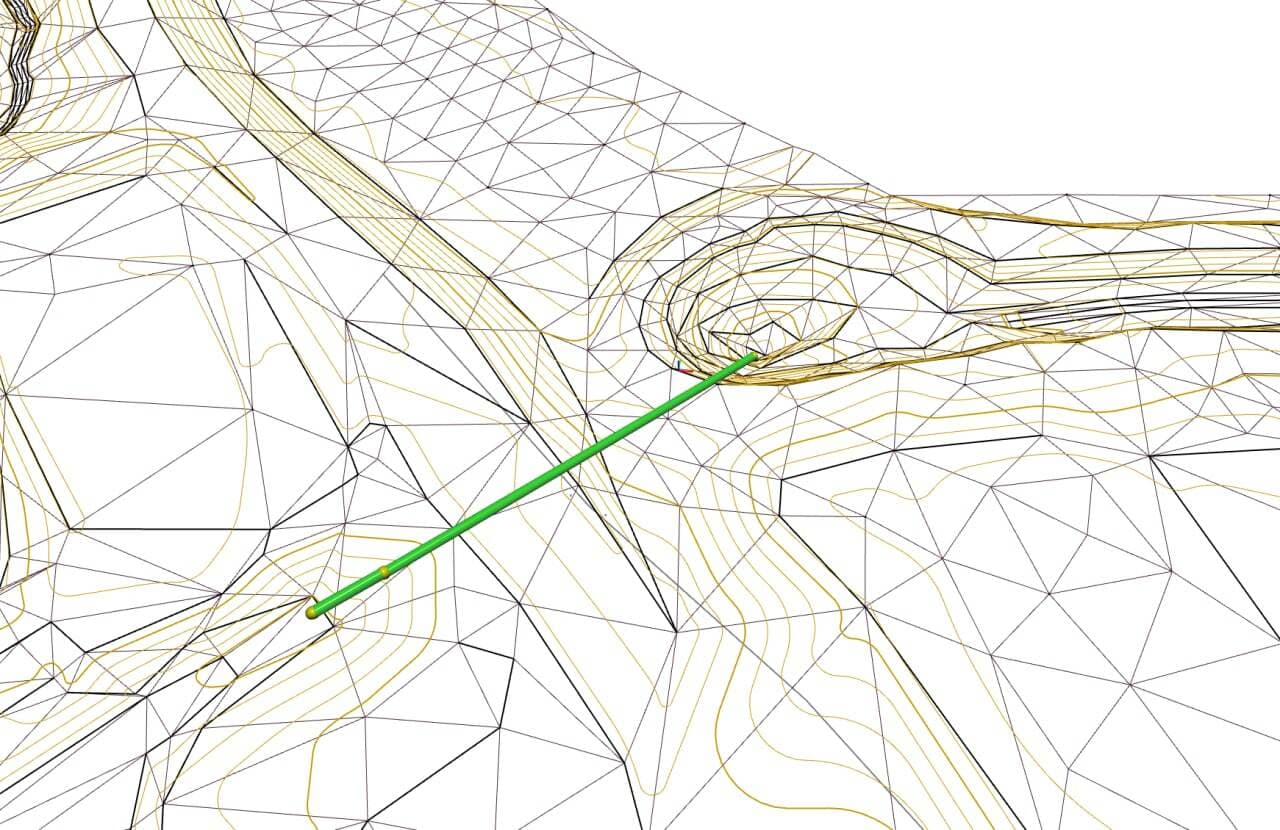

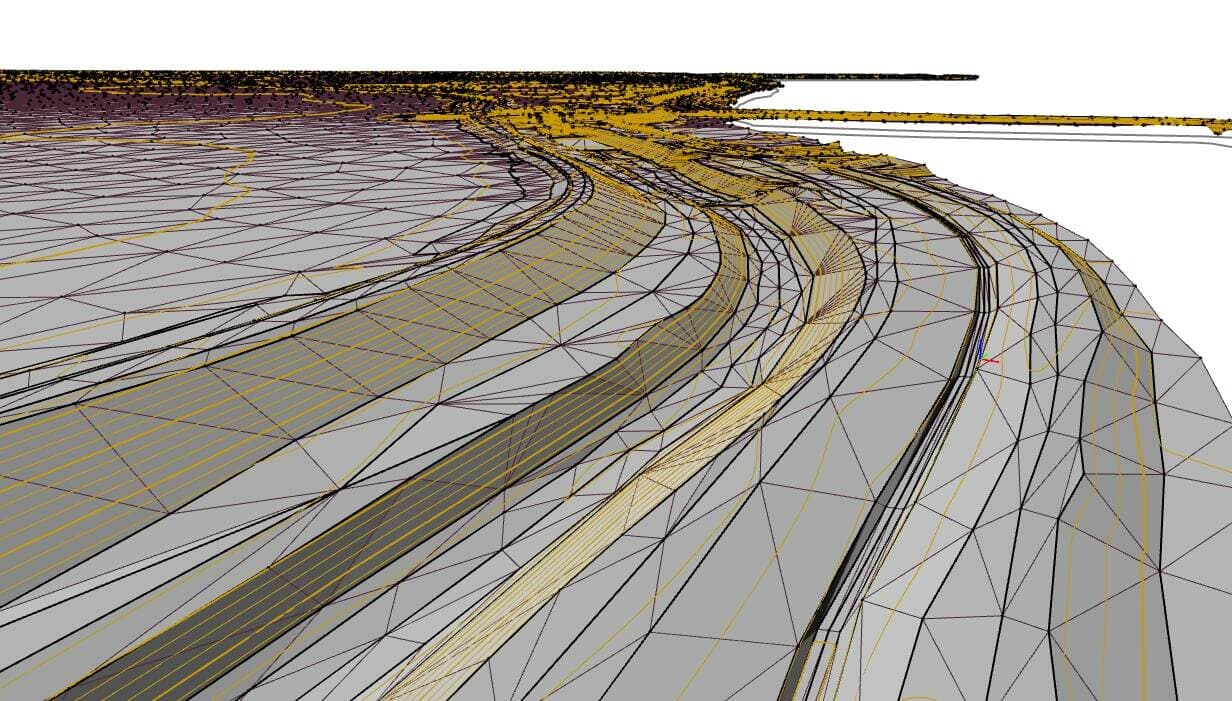

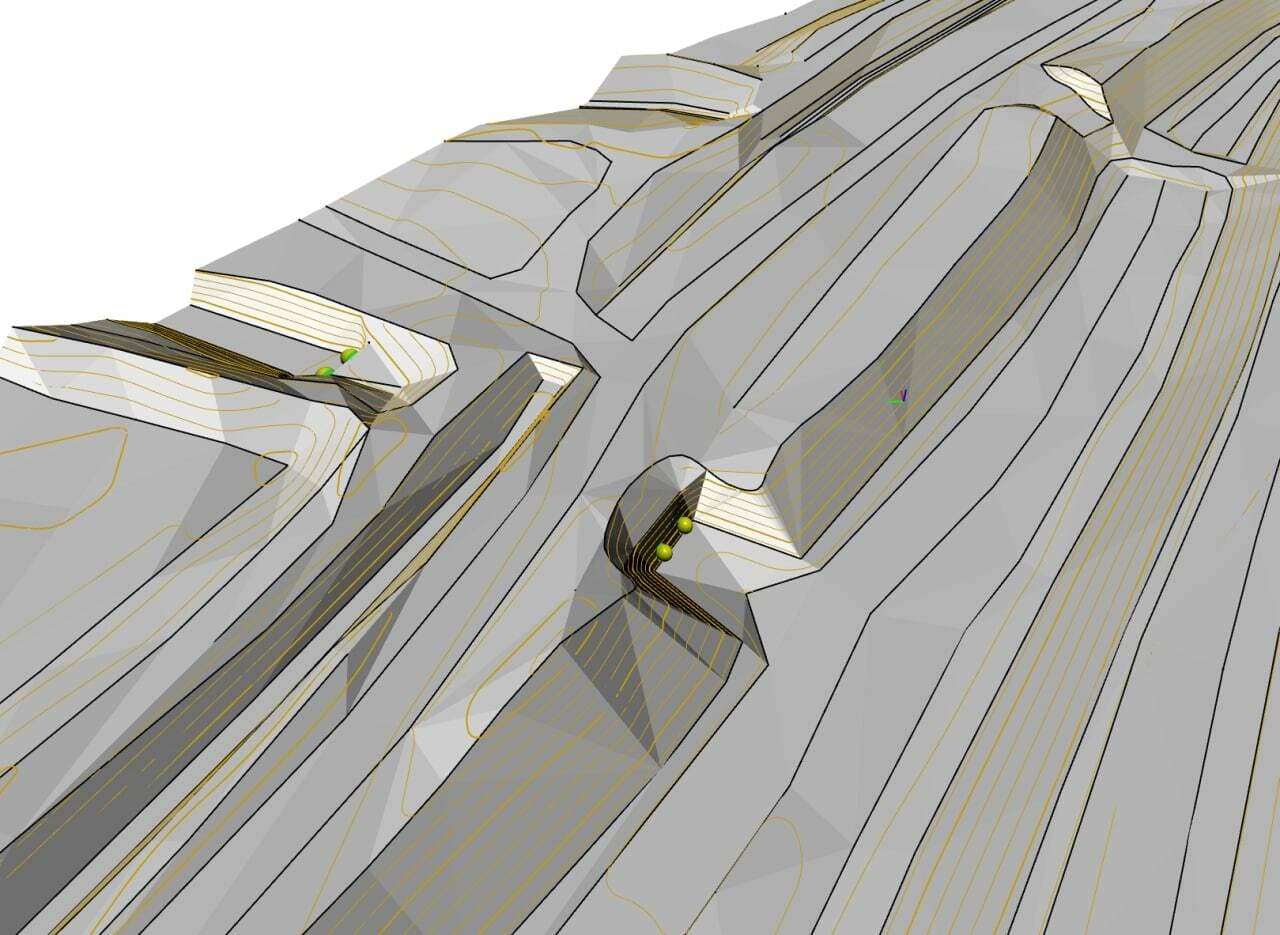

Создание цифровой модели рельефа с детализацией требуемого масштаба. Отсутствие переизбытка информации, ручной контроль, проработка всех элементов поверхности при помощи структурных линий, создание участков и полигонов с назначением атрибутики.

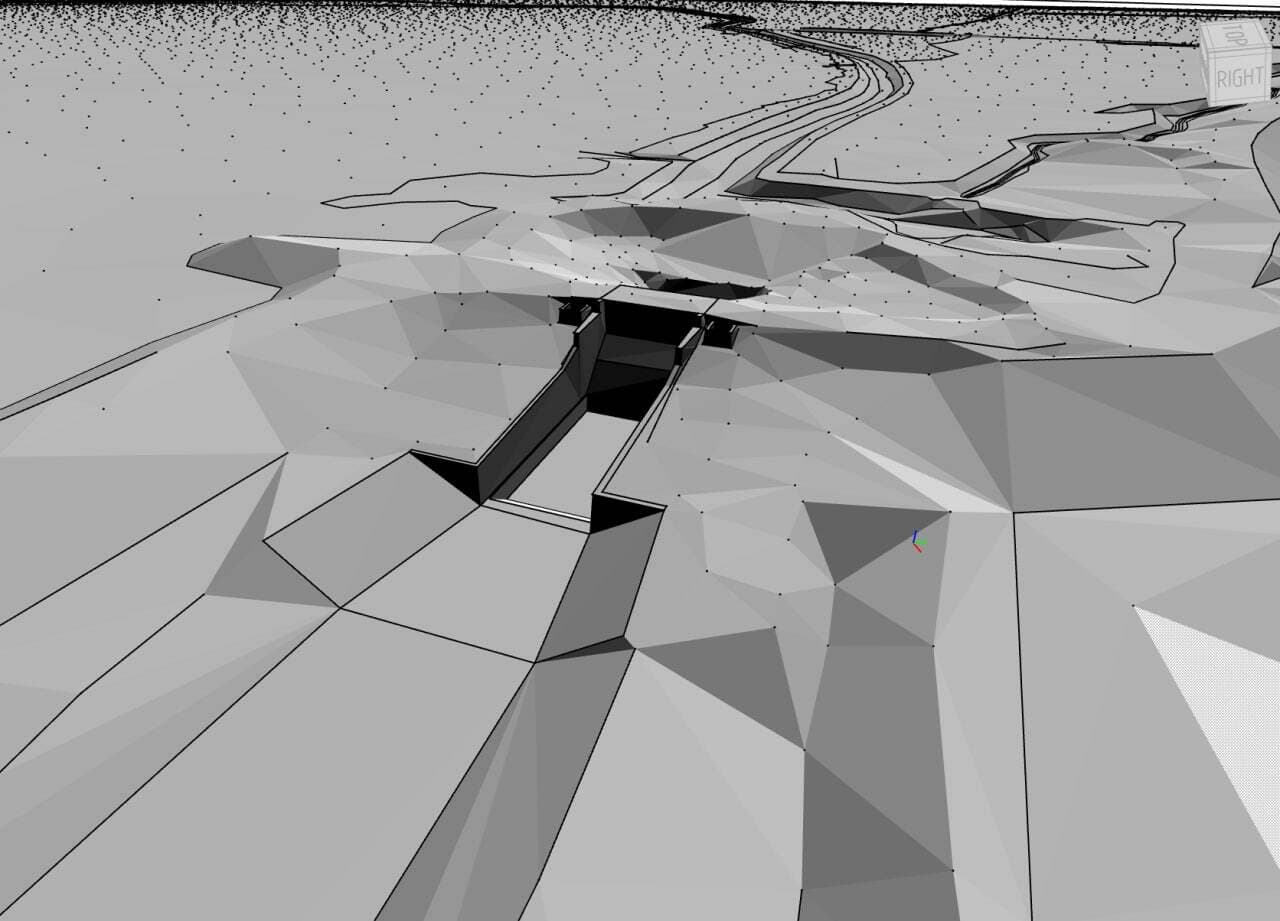

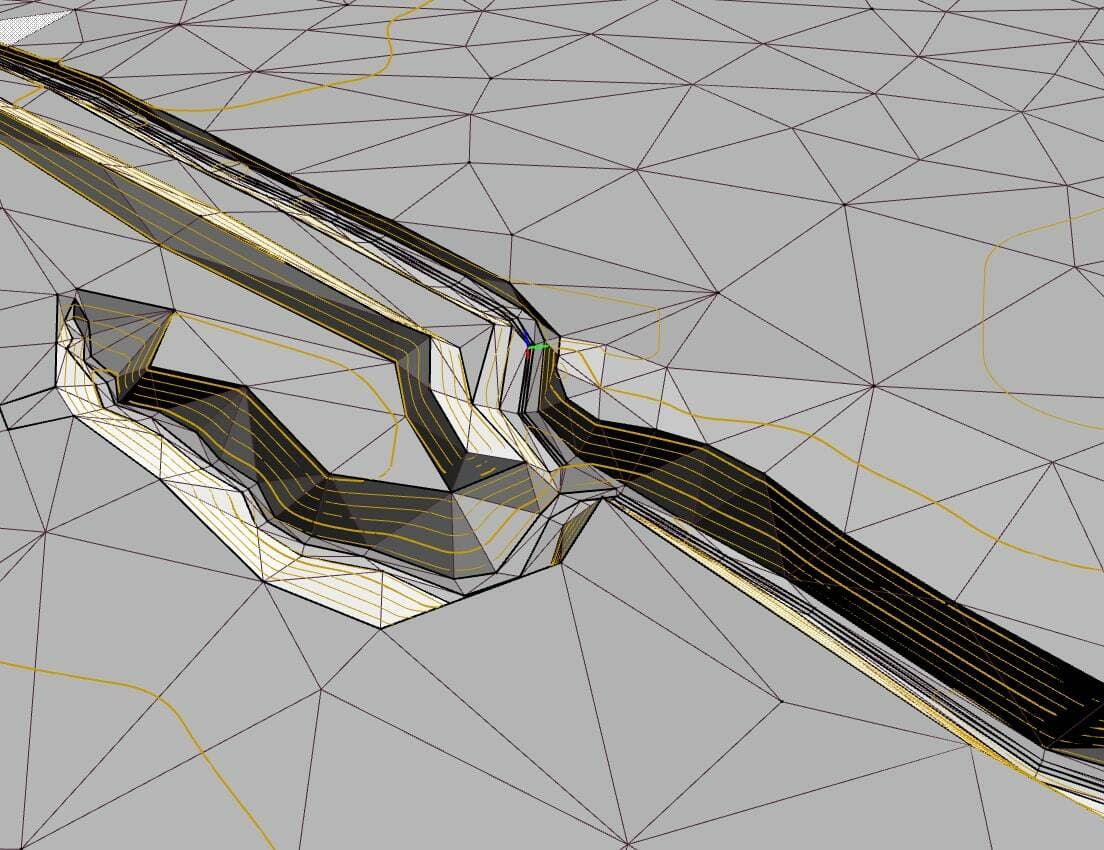

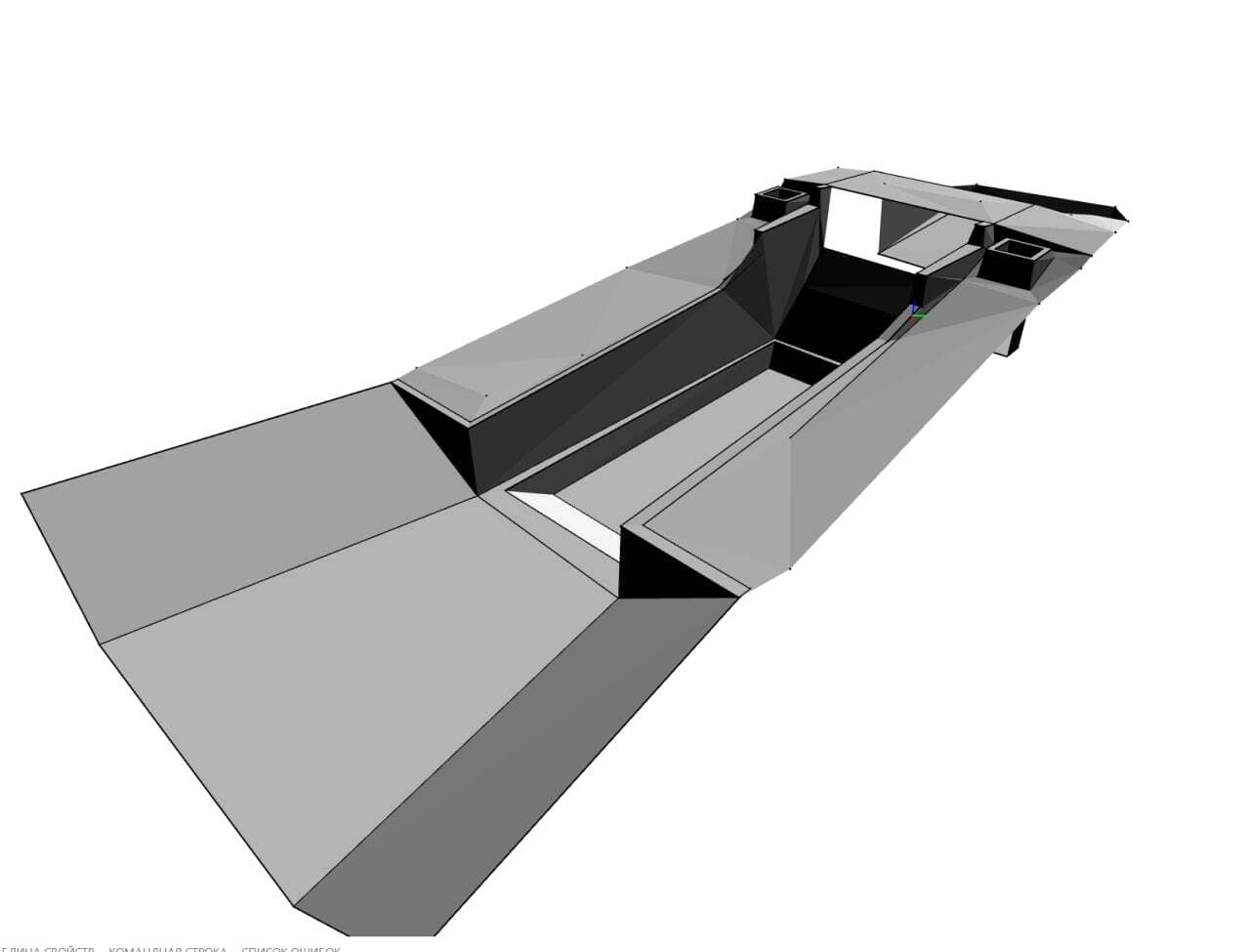

Подробная проработка гидротехнических объектов на ЦМР, для отображения максимума информации на продольных и поперечных профилях с целью учета атрибутики и геометрических свойств объектов обследования.

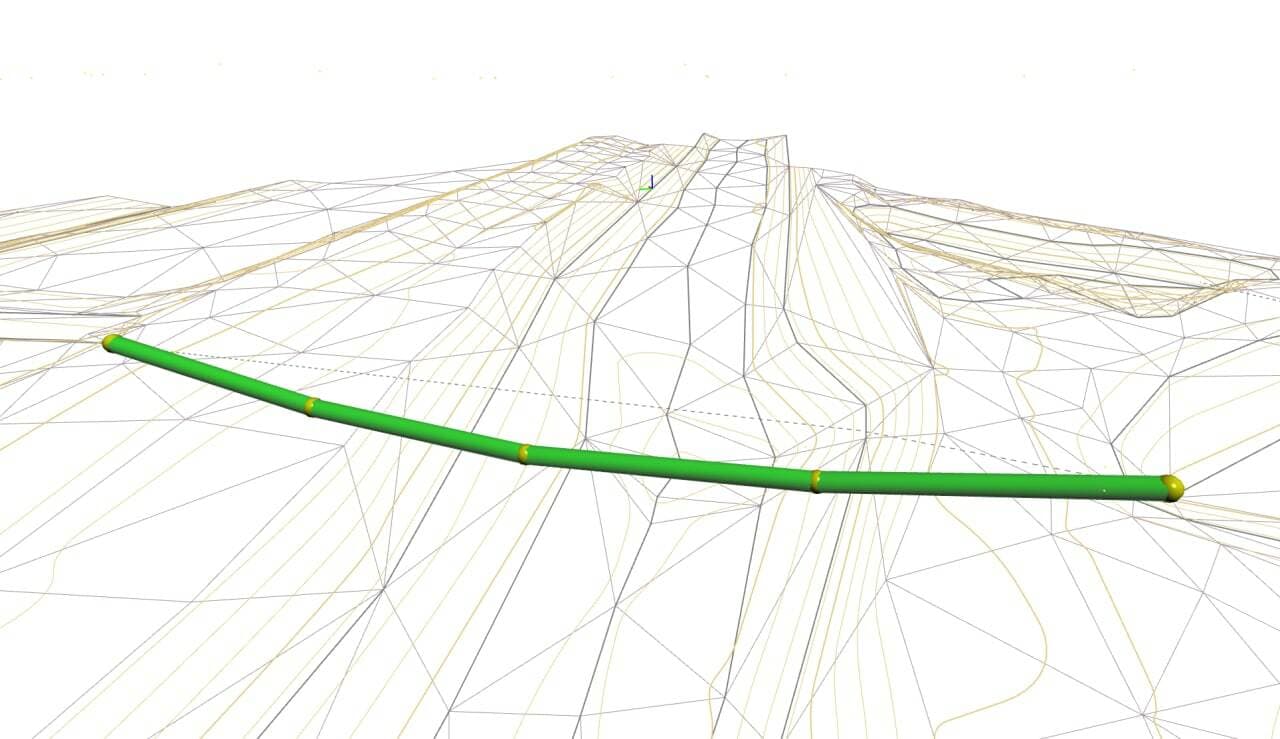

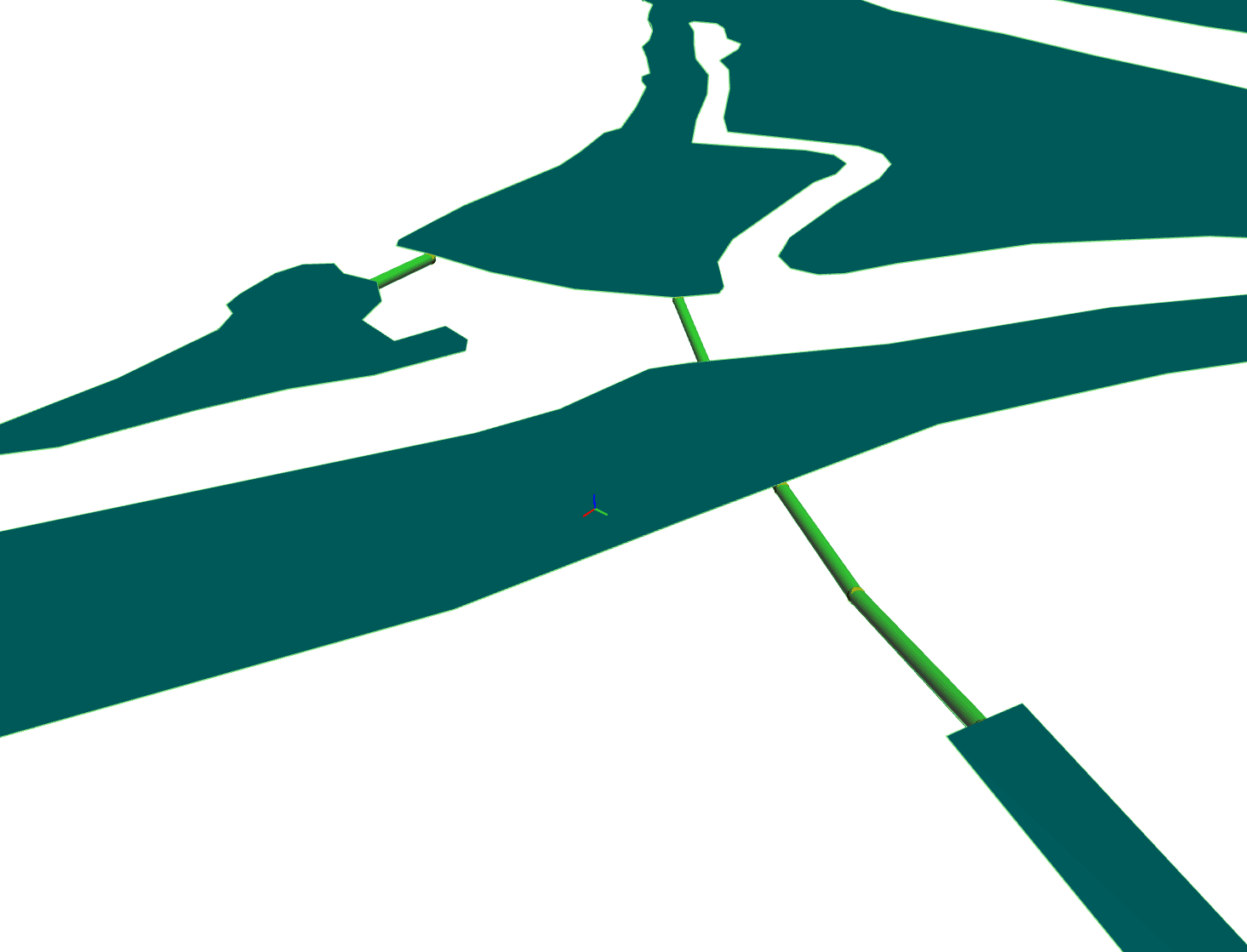

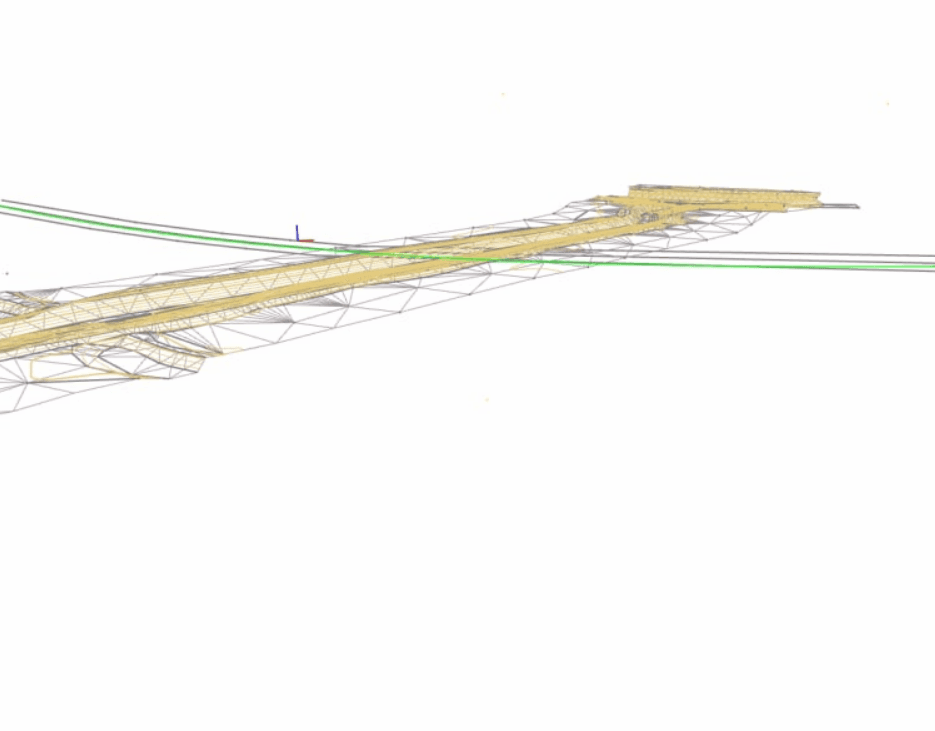

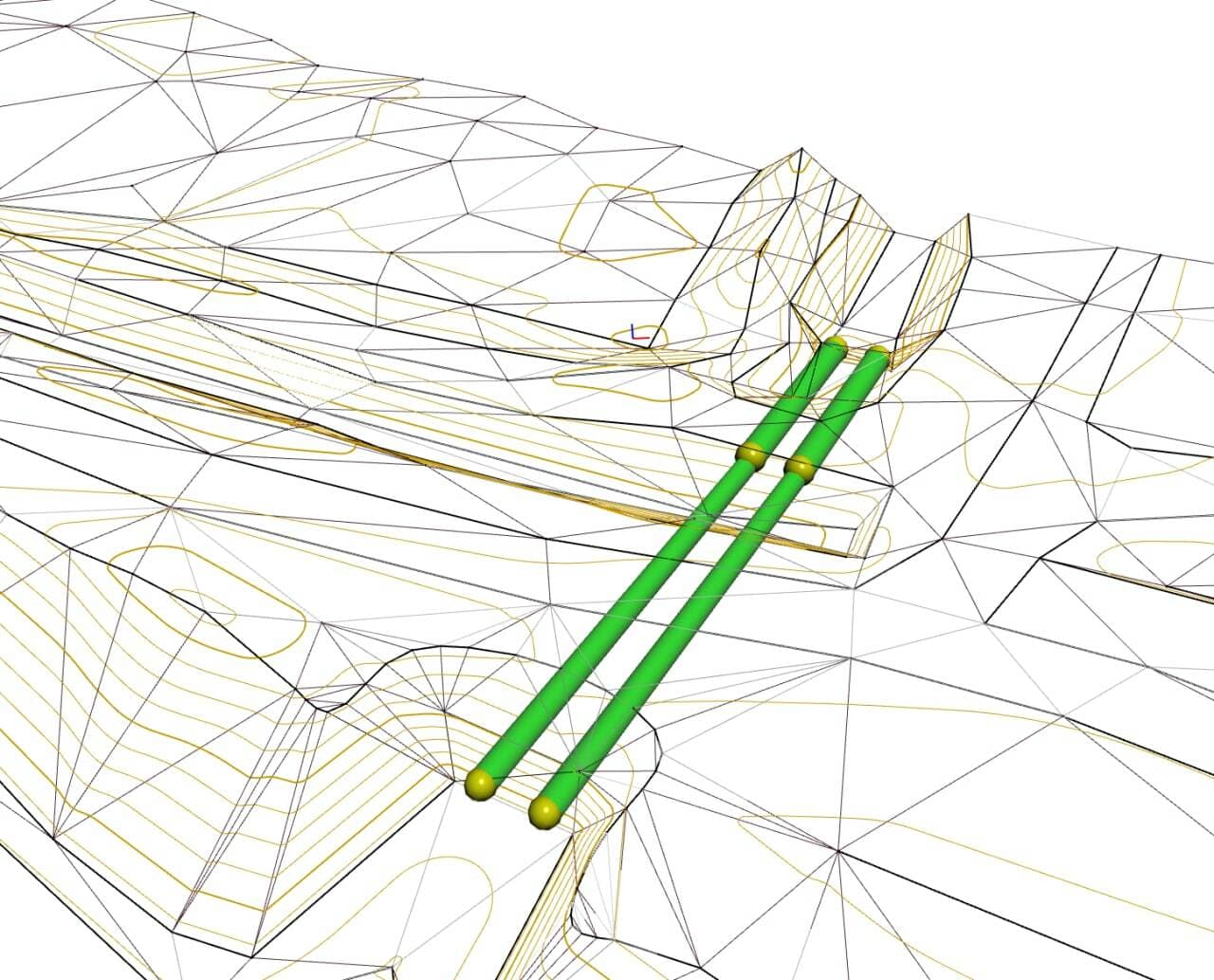

Для полноценной BIM модели в цифровую модель рельефа вписывались инженерные сети и технические сооружения объектами имеющими атрибутику и семантику. Таким образом мы передаем в проектирование полноценную информационную модель объекта инженерных изысканий.

Топографический план необходимого масштаба максимально приближен к трехмерной модели. Большинство объектов имеют 3D вид и отображаются корректно в 2D и 3D. Весь объем топографических материалов передается в исходных файлах и сформированным на листы в PDF.

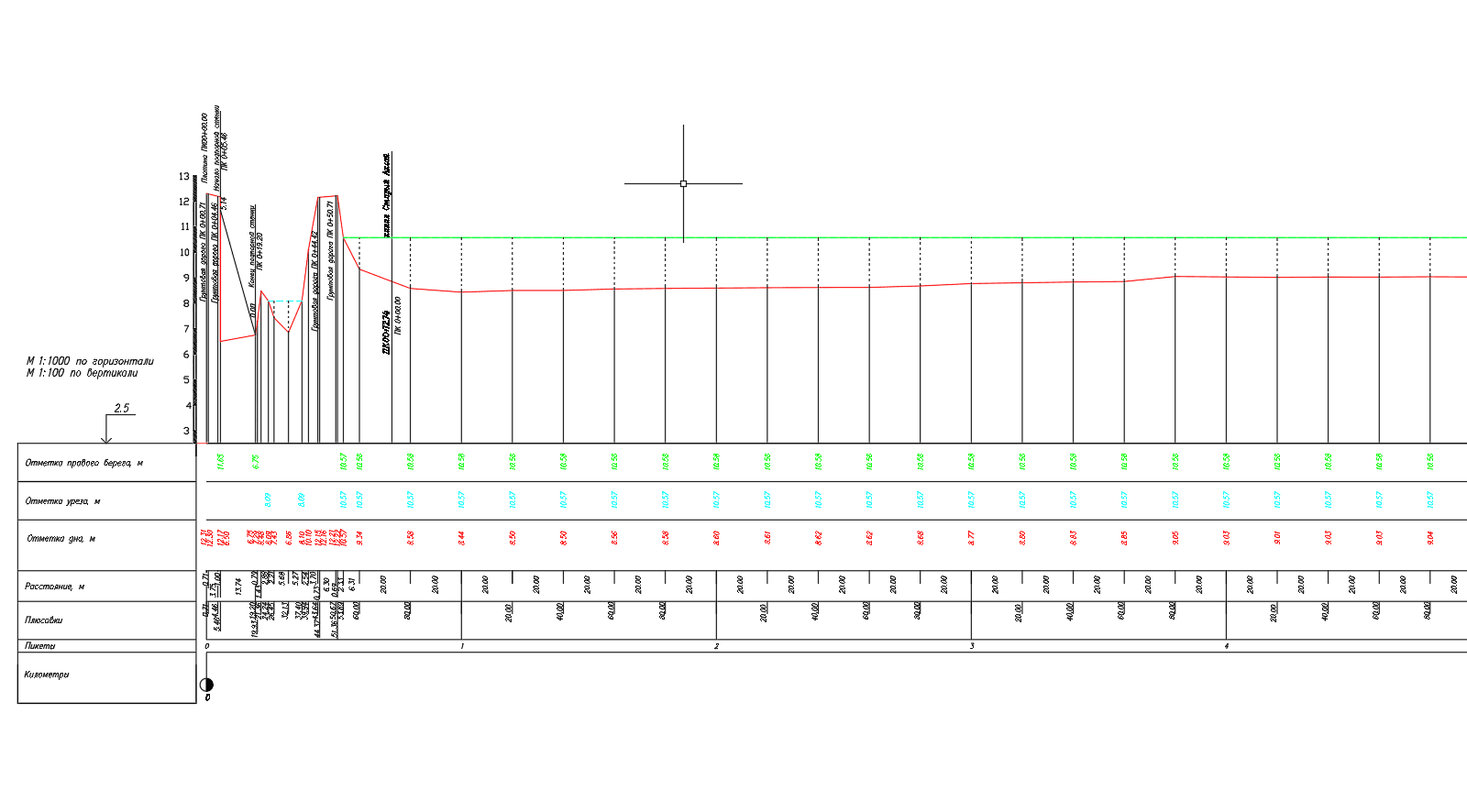

Продольные профиля динамические и учитывают всю цифровую информацию с ЦМР модели рельефа. Весь объем топографических материалов передается в исходных файлах и сформированным на листы в PDF.

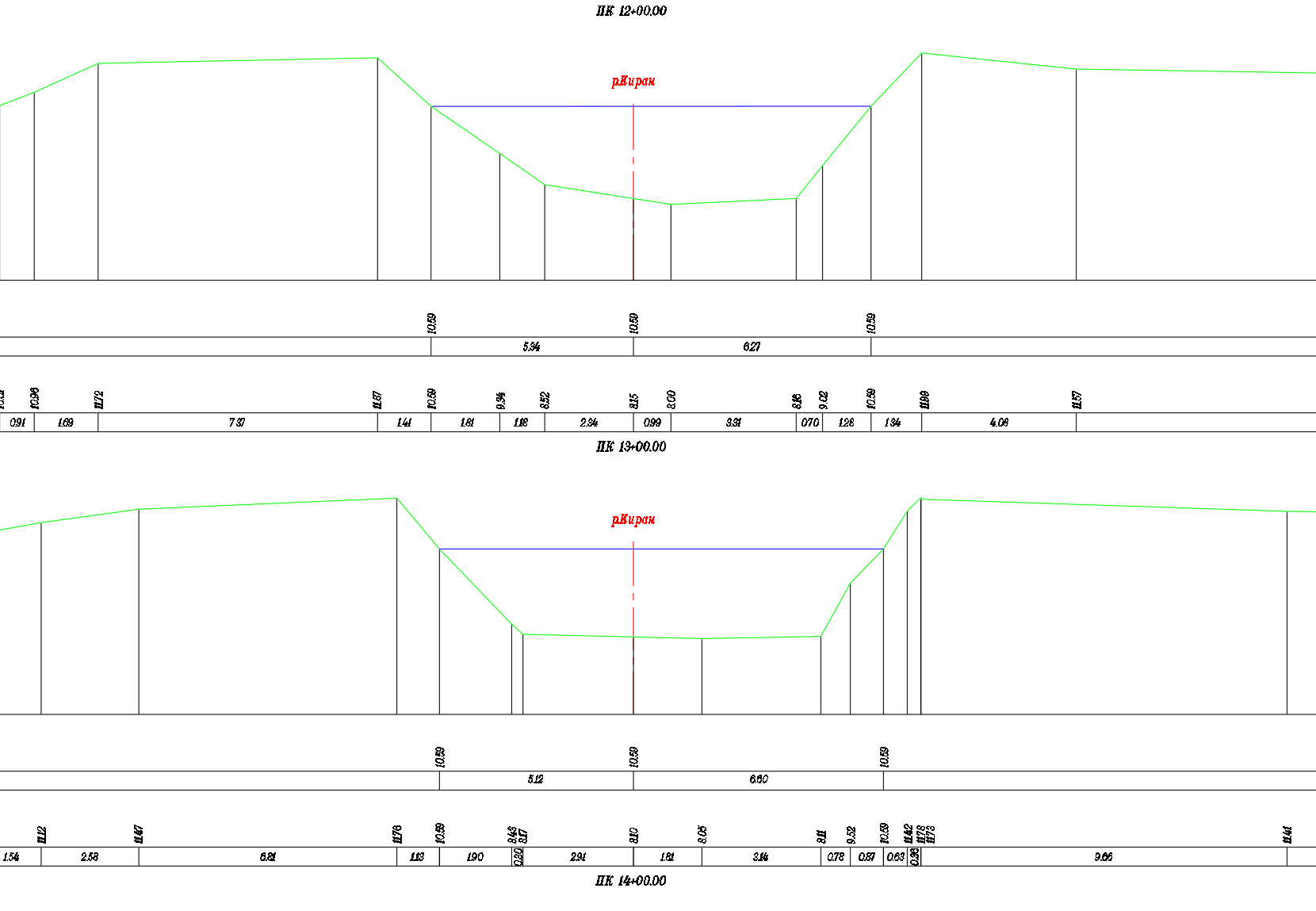

На поперечных профилях учтены отметки поверхности воды, рельефа и инженерных сетей. Весь объем топографических материалов передается в исходных файлах и сформированным на листы в PDF.

Благодаря такому большому количеству разнообразной информации, а также самым передовым способам получения и обработки данных - мы решаем сложные задачи за очень короткие сроки. При этом качество выполняемых работ стабильно подтверждается множеством выполненных проектов и решенных задач.
