Геодезическая съемка фасадов зданий и сооружений
Полезный объем хороших данных
1
Съемка для проектирования фасадов детского сада
Добыть максимум информации
Находясь на объекте выполнения работ не терять времени даром. Делать фотографии объекта, фотографии проектной и исполнительной документации, общаться с людьми и впитывать информацию как губка.

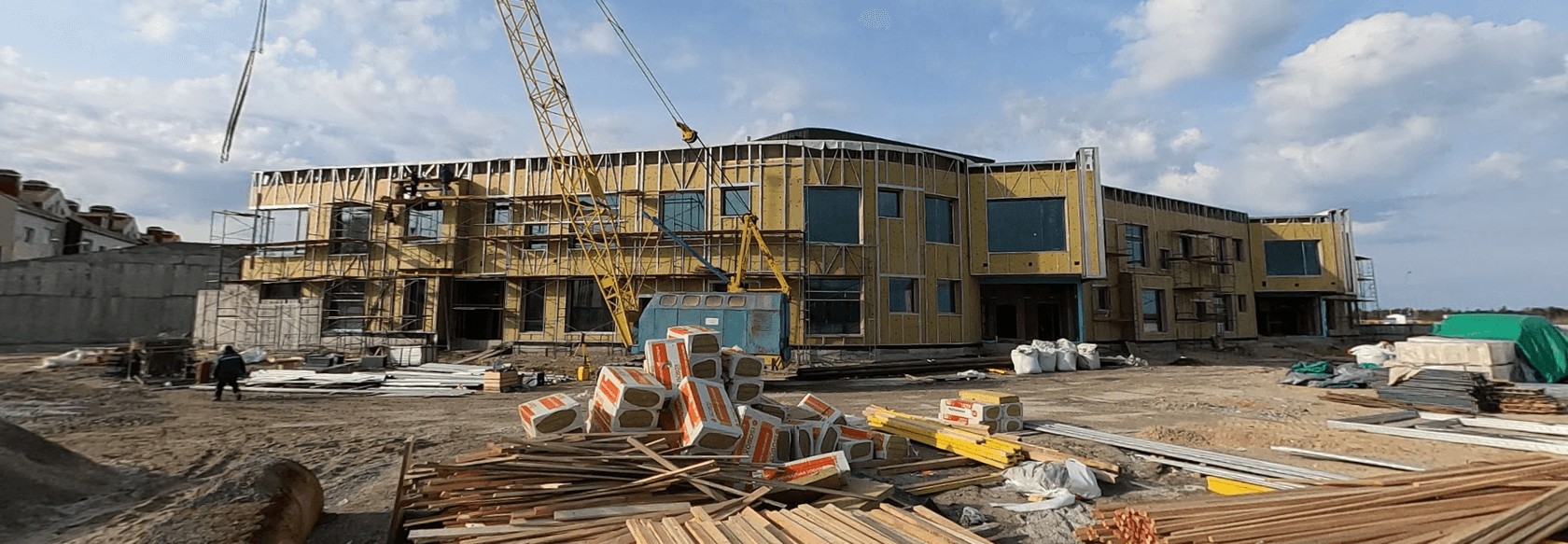

Сложнее значит интереснее
1
Максимум полезной информации
Под максимумом информации мы подразумеваем целый комплекс работ, по большому счету, самых обычных:

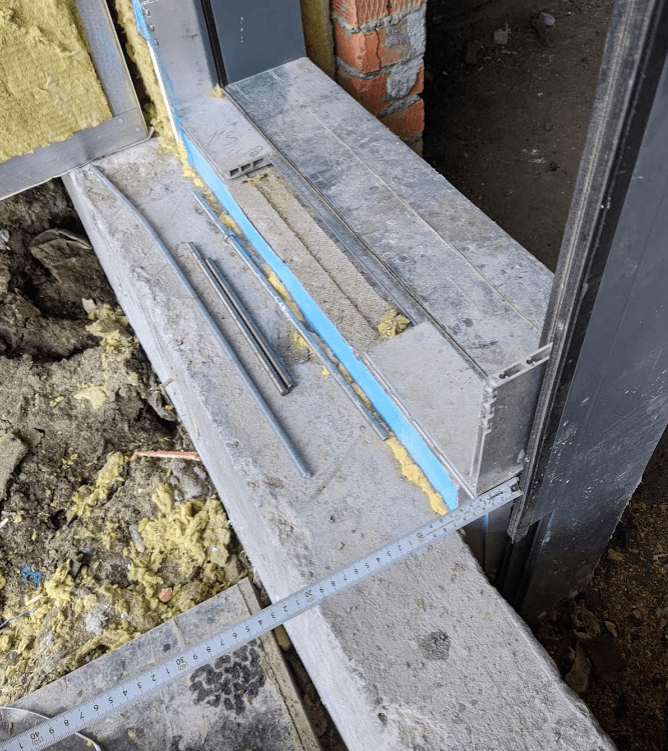

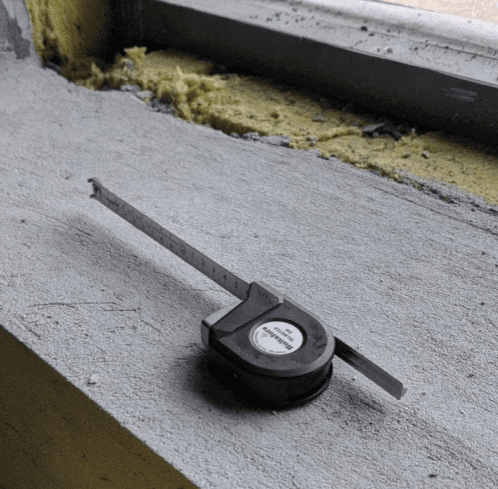

- Сфотографировать как можно больше элементов сложных узлов и конструкций.

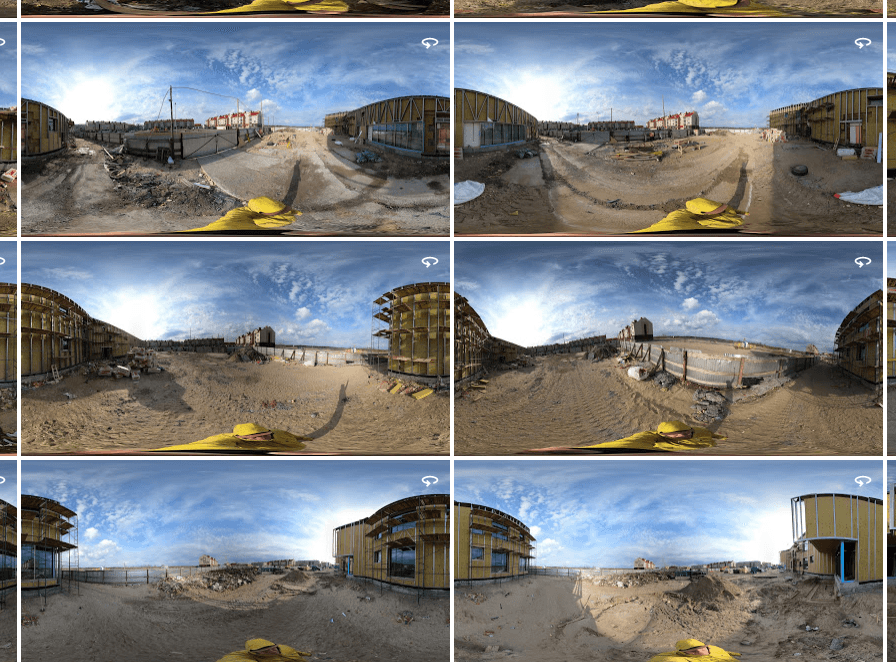

- Обойти весь объект с панорамной 360-градусной фотокамерой.

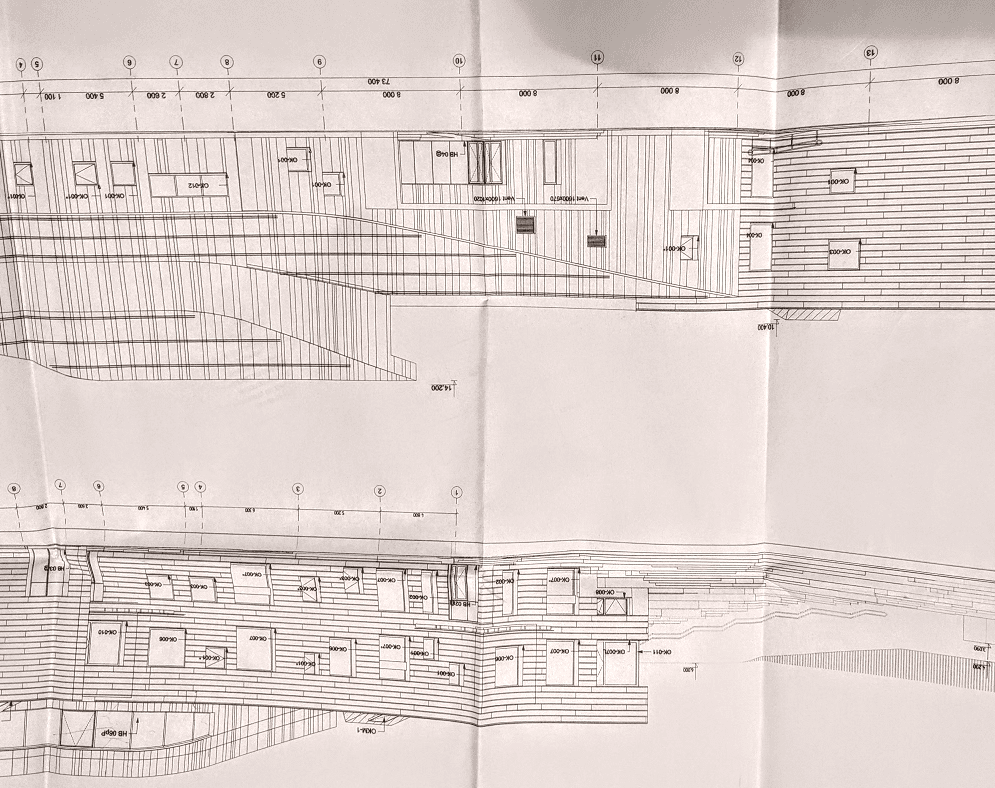

- Найти все возможные вариации разных проектов.
- Переговорить с максимально возможным количеством людей о нюансах строительства и деталях проекта.
Например вот ссылка на альбом где есть вся эта информация
2
Максимальная точность

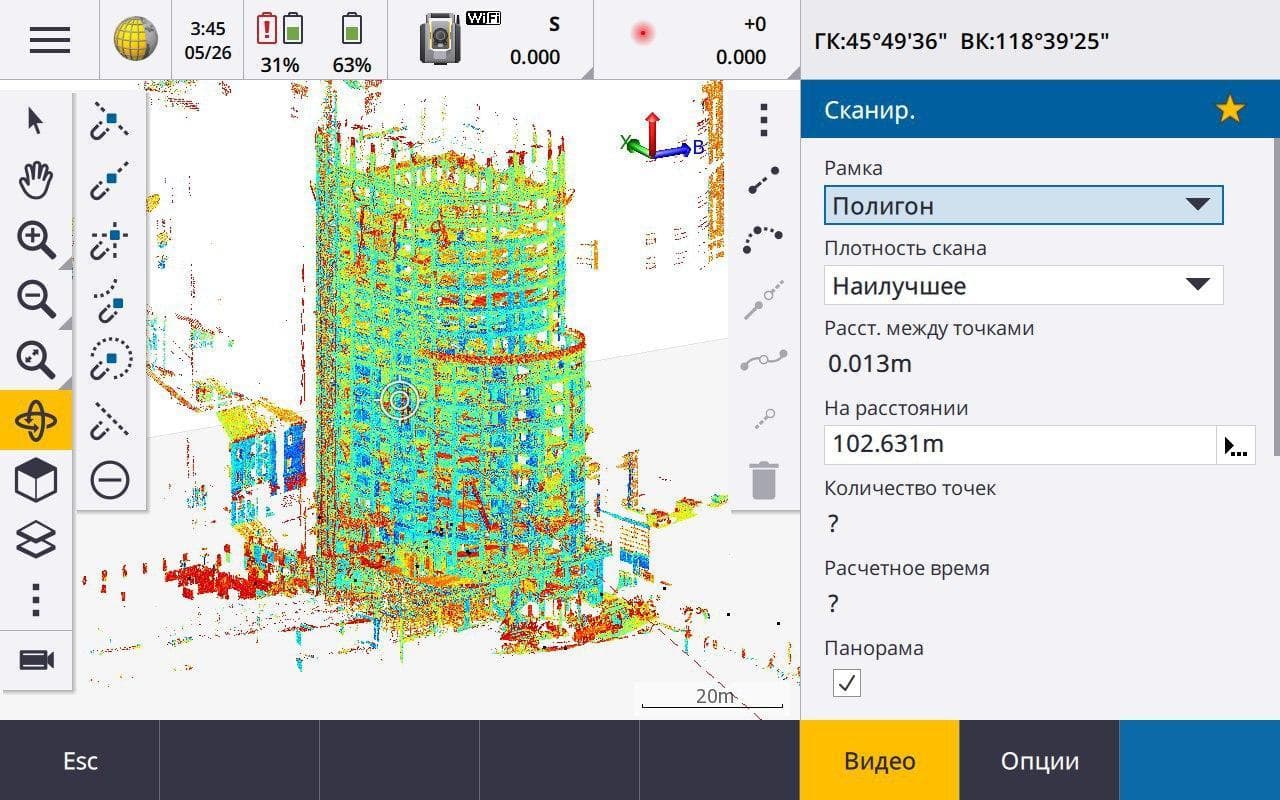

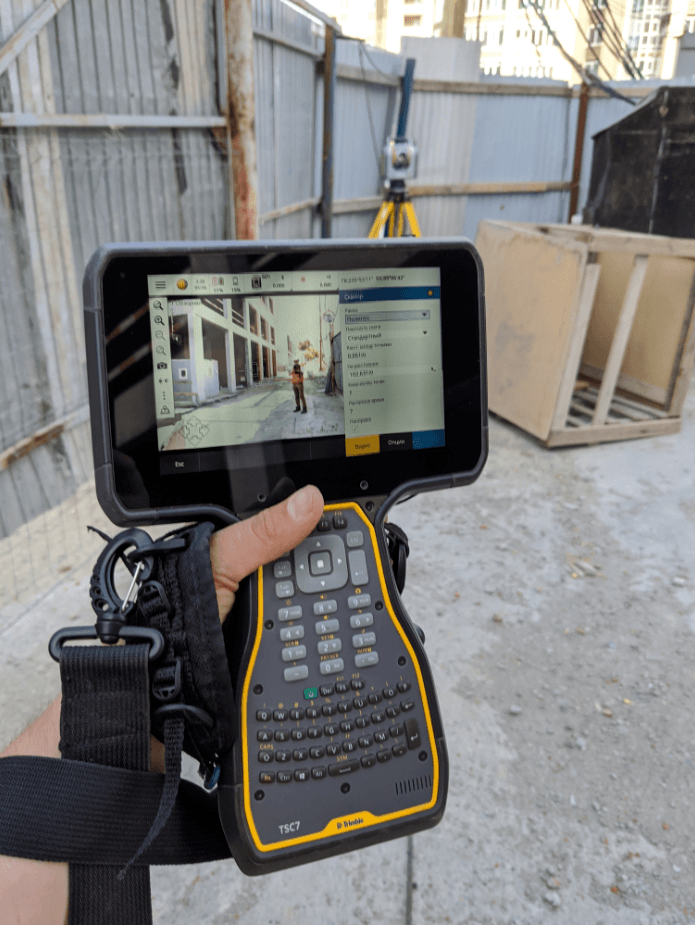

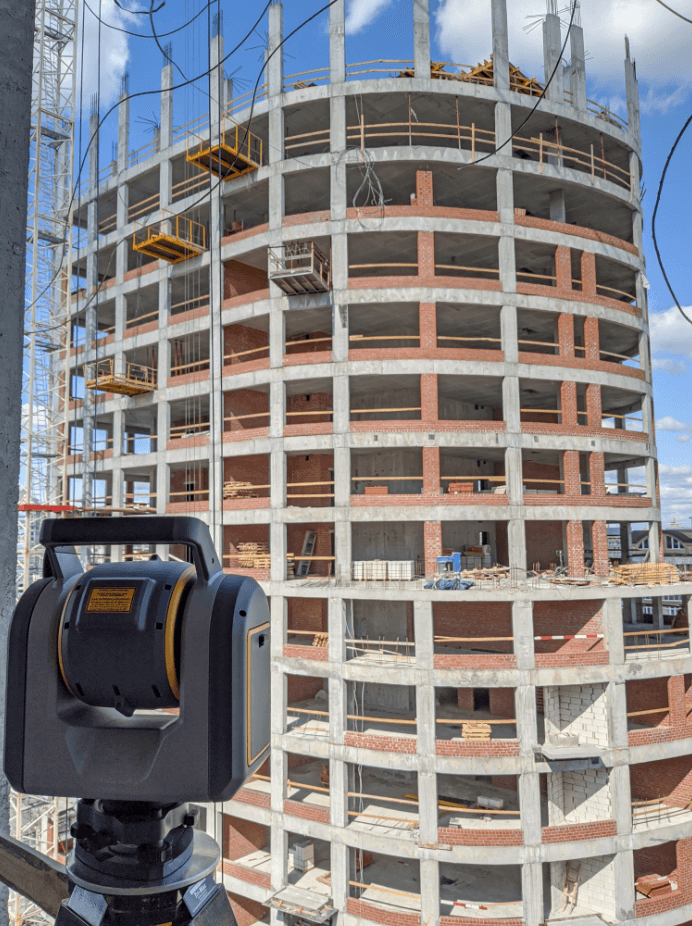

Мы используем специфическое оборудование в своей работе. Его можно назвать универсальным или компромиссным, но от этого его эффективность лишь увеличивается. Тахеометр-сканер Trimble SX-10 позволяет соблюдать следующие характеристики и точность:
- Лазерное сканирование выполняется оборудованием с точностью угловых измерений: 1"
- Лазерное сканирование выполняется оборудованием с точностью линейных измерений: 2 mm + 2 ppm

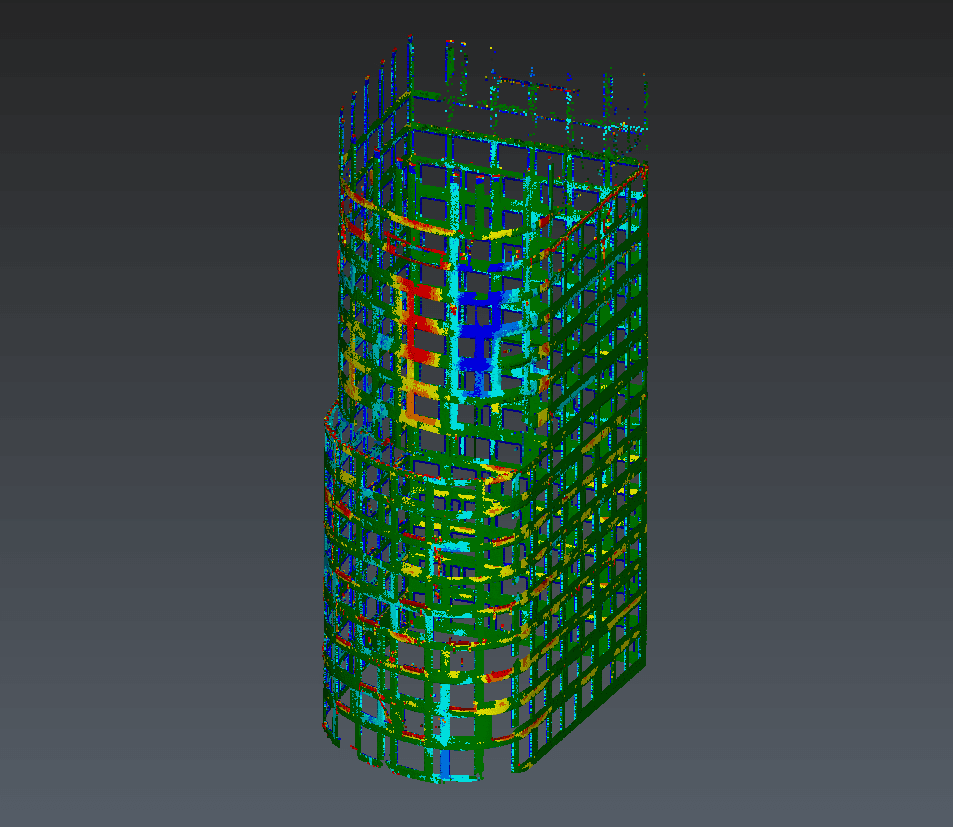

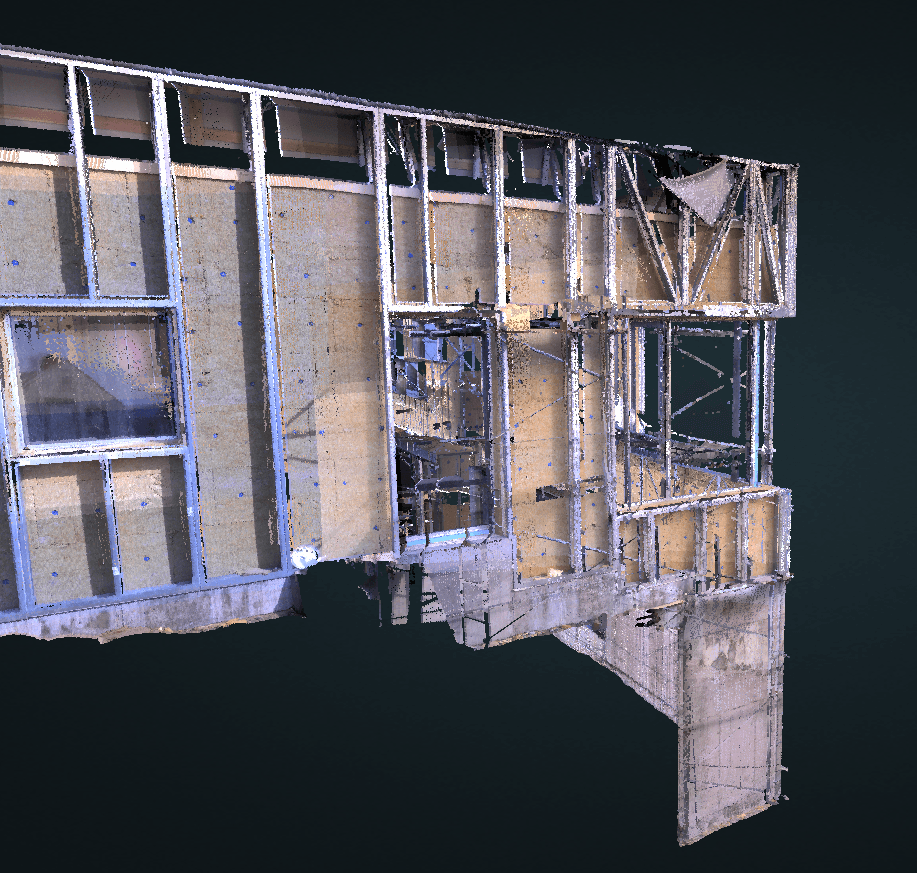

- Плотность облака точек лазерного сканирования: сетка не менее 1х1 см на всей плоскости измеряемых конструкций и элементов.
- Линейный шум облака точек, не более: 5 mm
- Покрытие облаком точек измеряемых конструкций, не менее: 80% (учитывая физическую возможность выполнения измерений методом наземного лазерного сканирования)

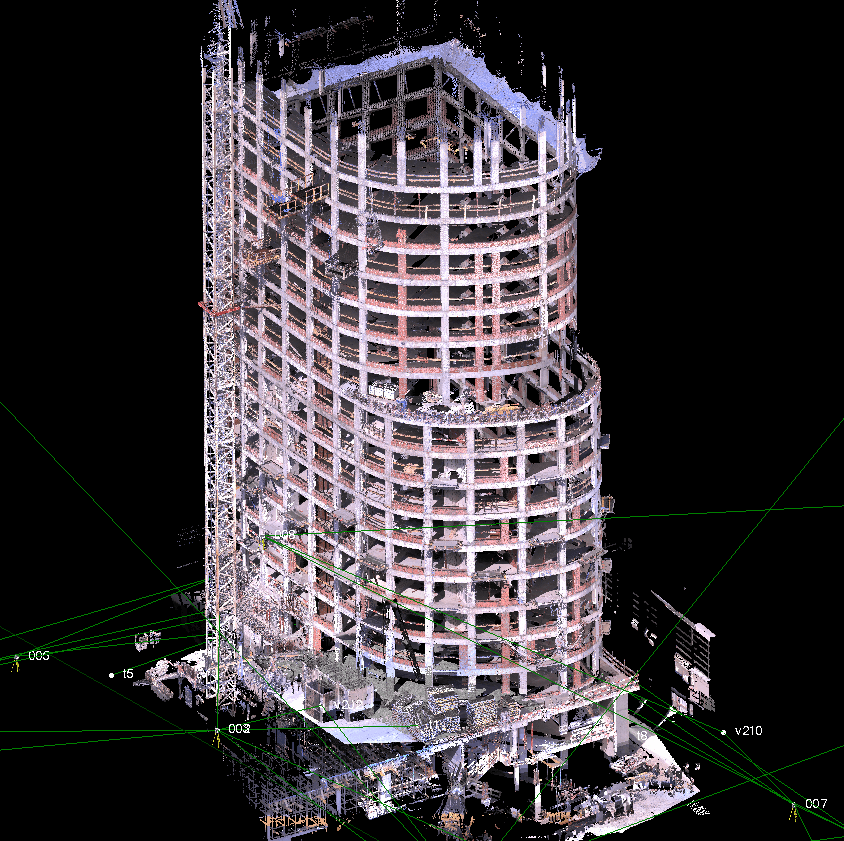

- Привязка измерений (облаков точек лазерного сканирования) в систему координат строительства\МСК региона сопоставима с точностью выполнения строительно-монтажных работ и не должна превышать СКО определения координат станции сканирования: 5 mm.
3

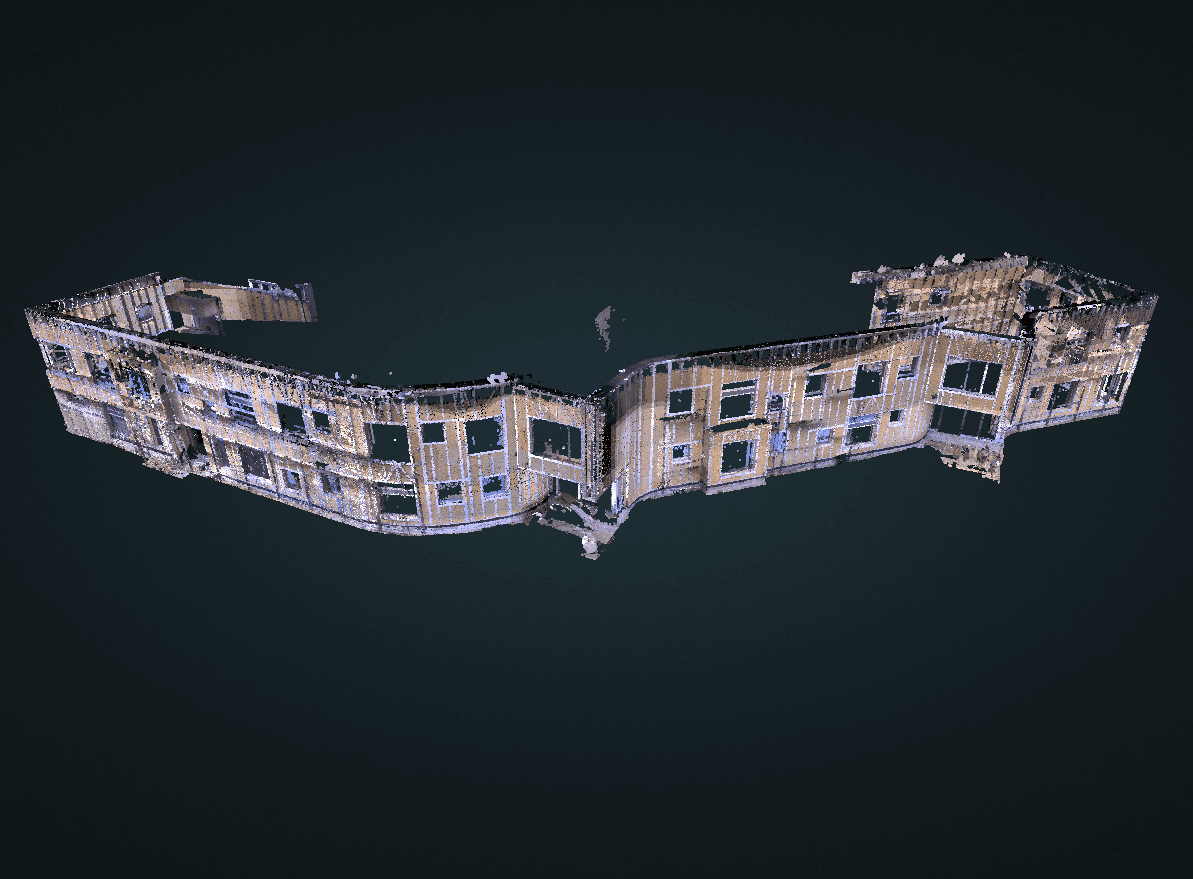

Удобство в работе

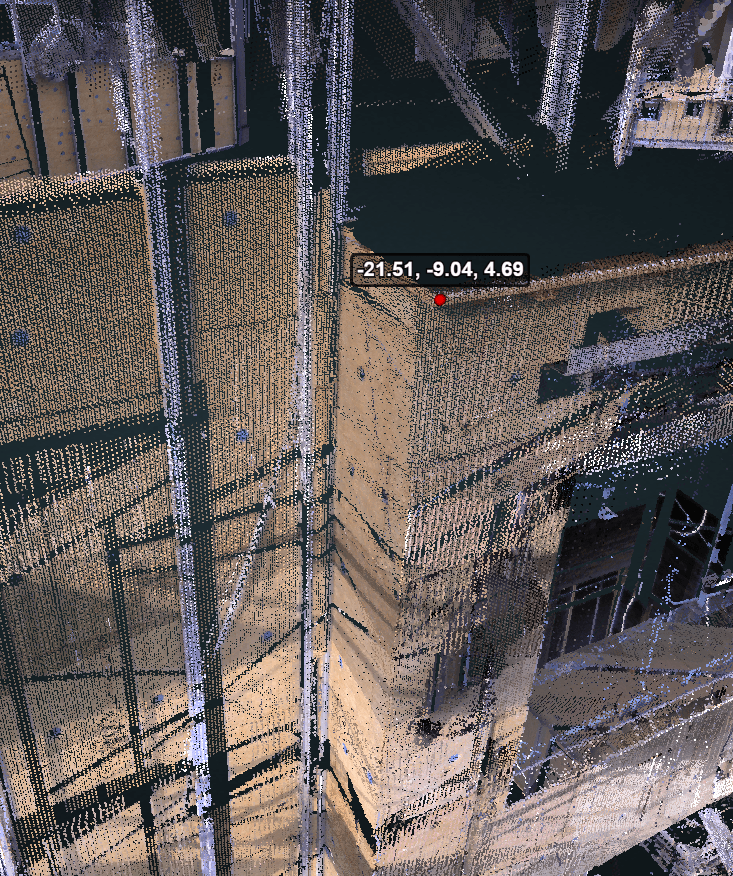

Предоставляемые нами данные удобны для просмотра и анализа уже спустя 5 минут после полевого этапа. Первичный материал обладает предельной точностью и понятностью. Мы передаем эти данные для контроля заказчику и для понимания в камеральную группу для оперативного начала обработки.
Чаще всего для этого используется WEB платформа, с помощью которой для работы с облаками точек необходим только браузер.
4
Результат

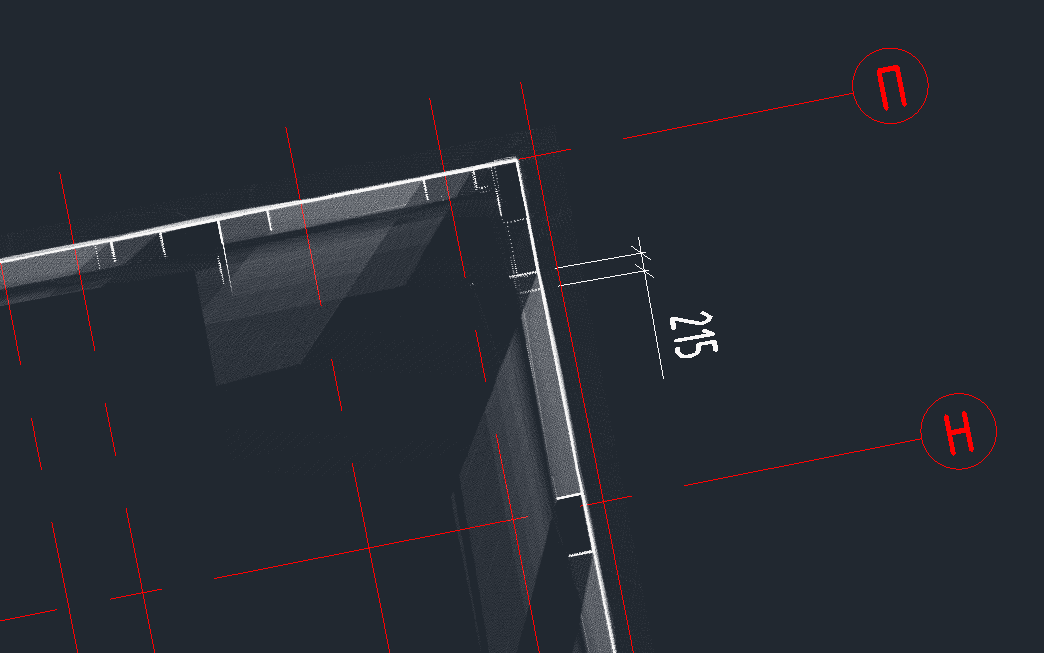

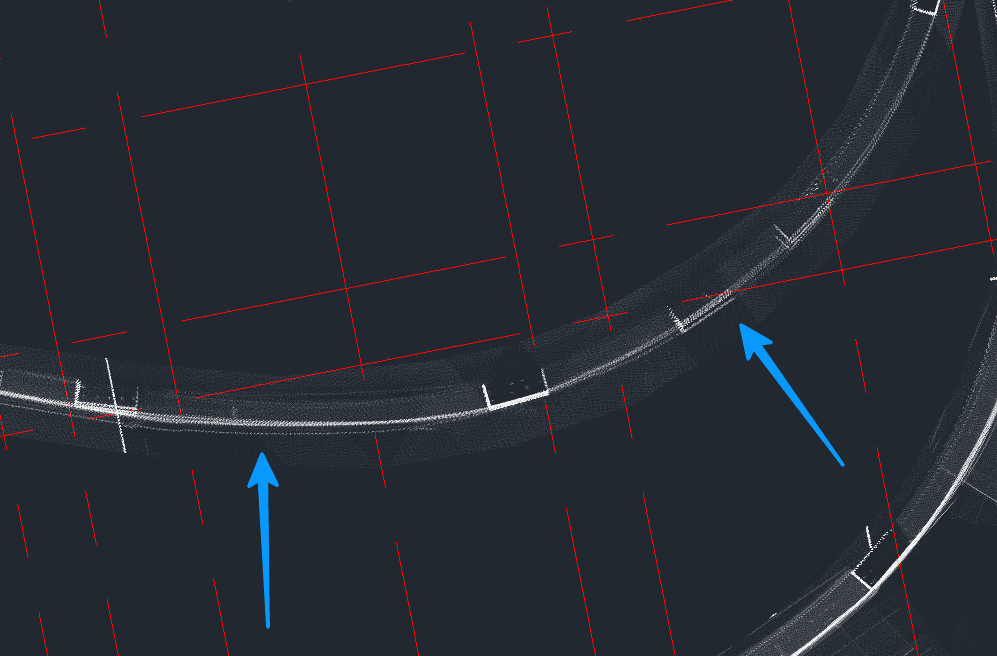

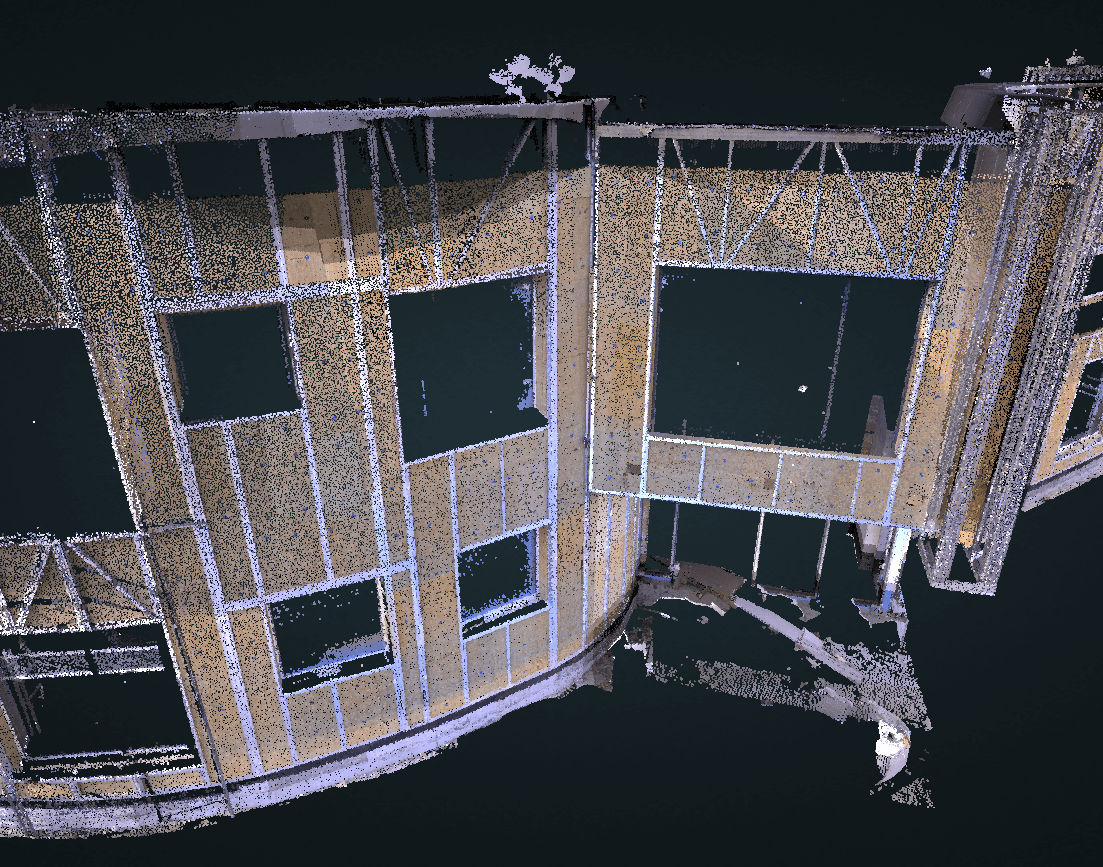

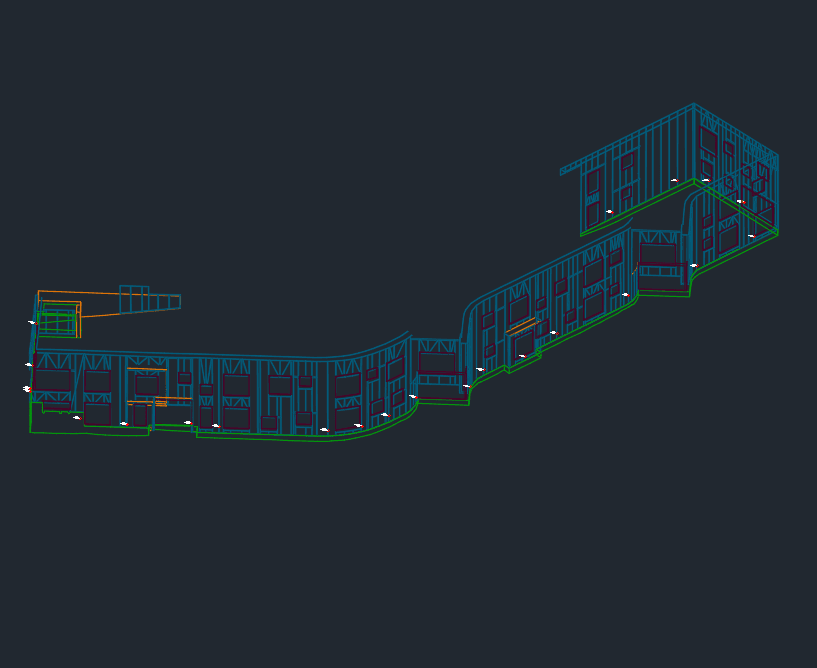

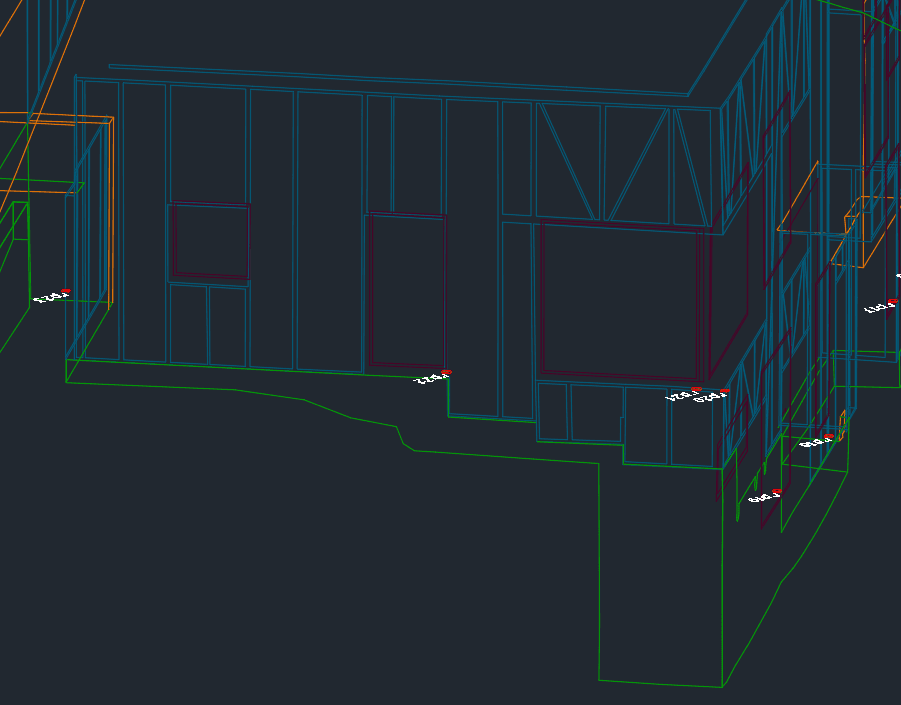

Результатом этой работы является DWG чертеж с 3D полилиниями оконтуривающими все объекты на фасаде этого здания. Это кропотливая и сложная работа, которая заняла не мало времени у нашей команды.

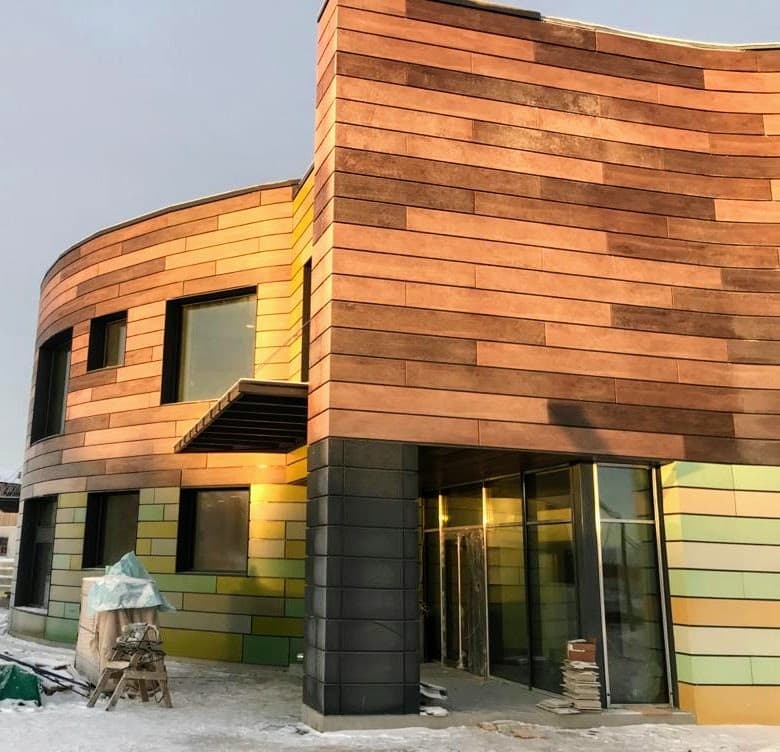

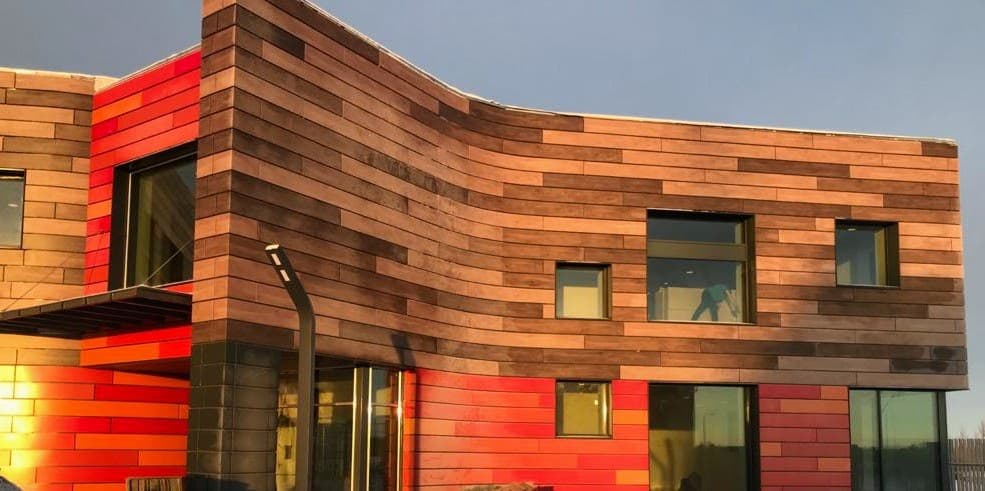

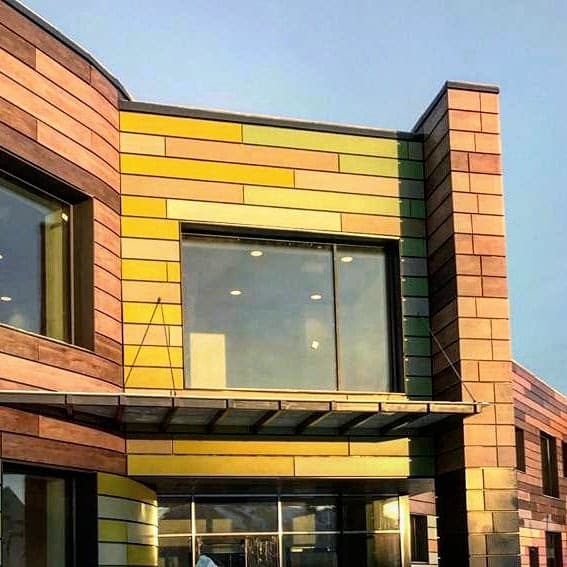

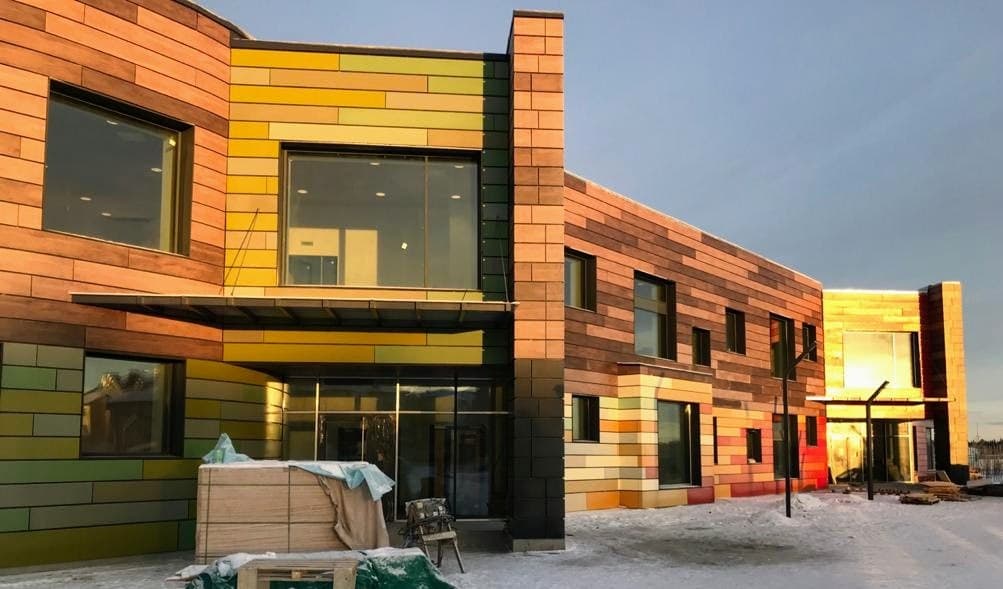

Пара фотографий уже готового объекта, прошедшего этап проектирования и строительства
2
If a building becomes architecture, then it is art
Съемка наружных несущих и ограждающих конструкций для проектирования фасадов
Планирование

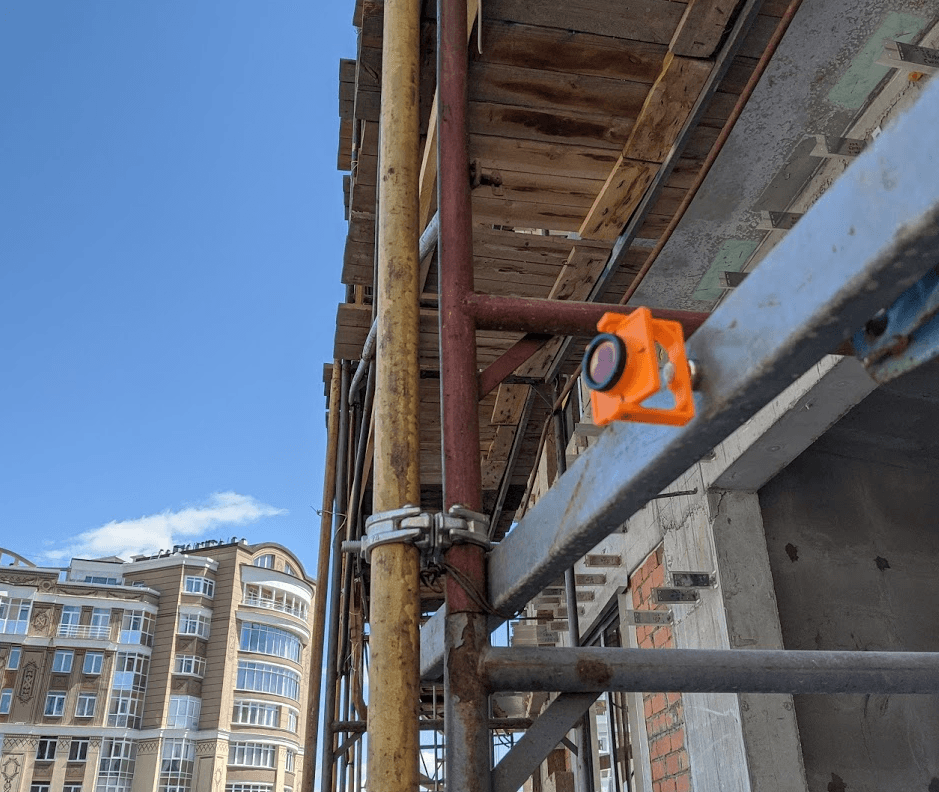

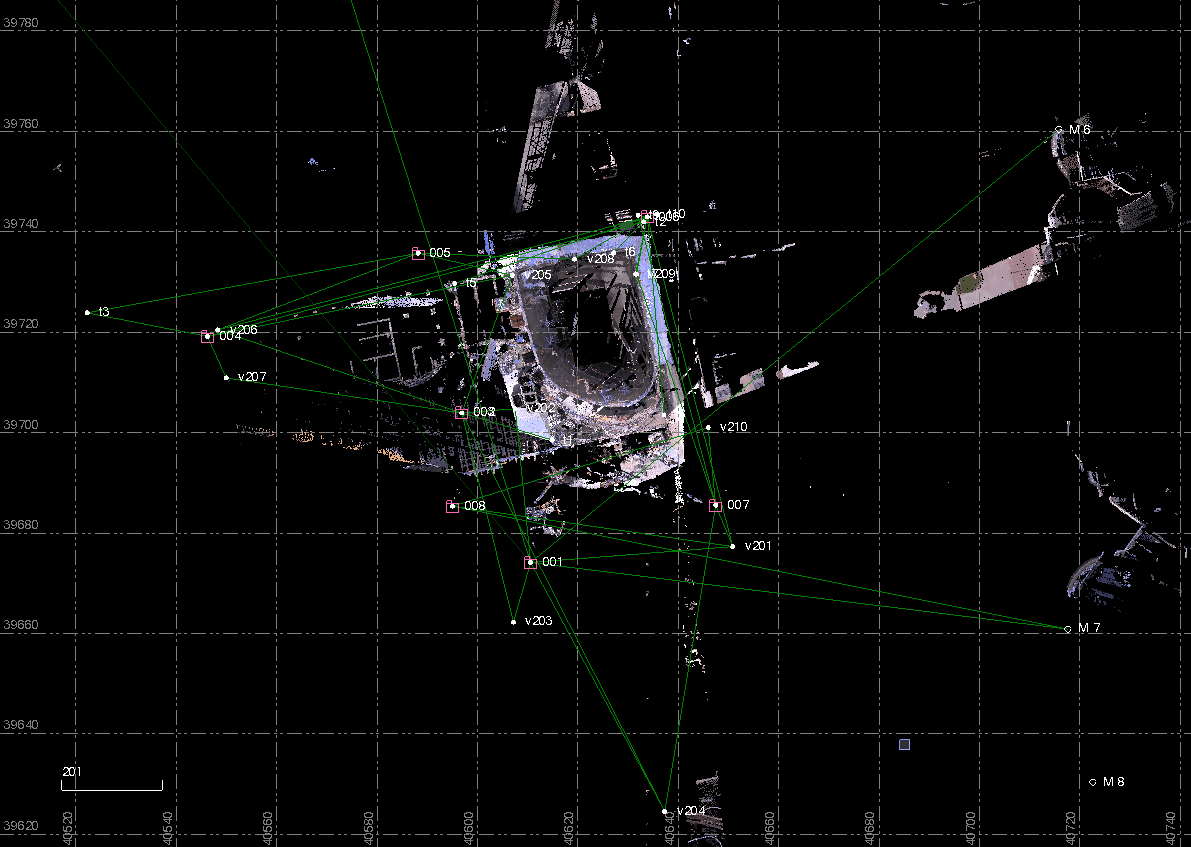

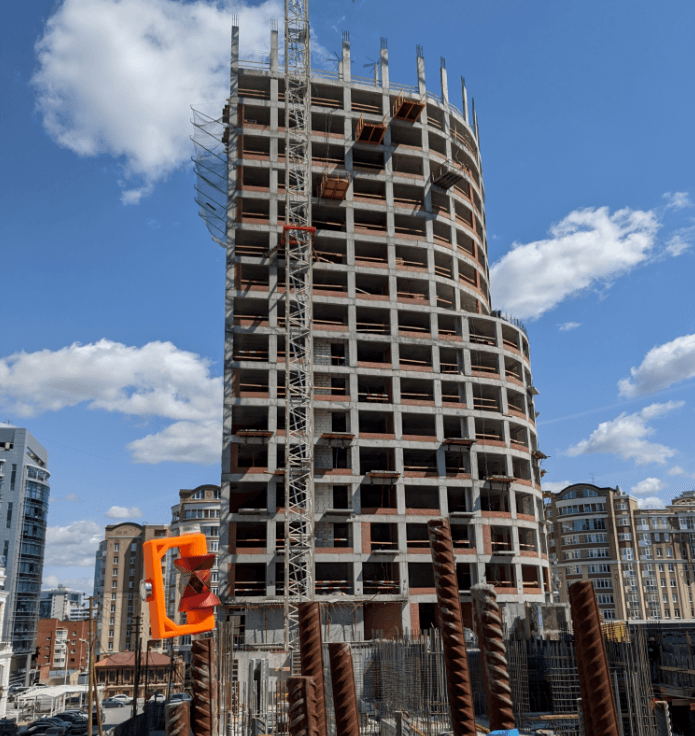

Несмотря на наличие геодезической разбивочной основы на площадке строительства - обоснование для точного лазерного сканирования всегда создается своё. Для этого необходимо заранее спланировать работы, чтобы разместить отражатели максимально эффективно.
1
Планирование
2
Точность
3

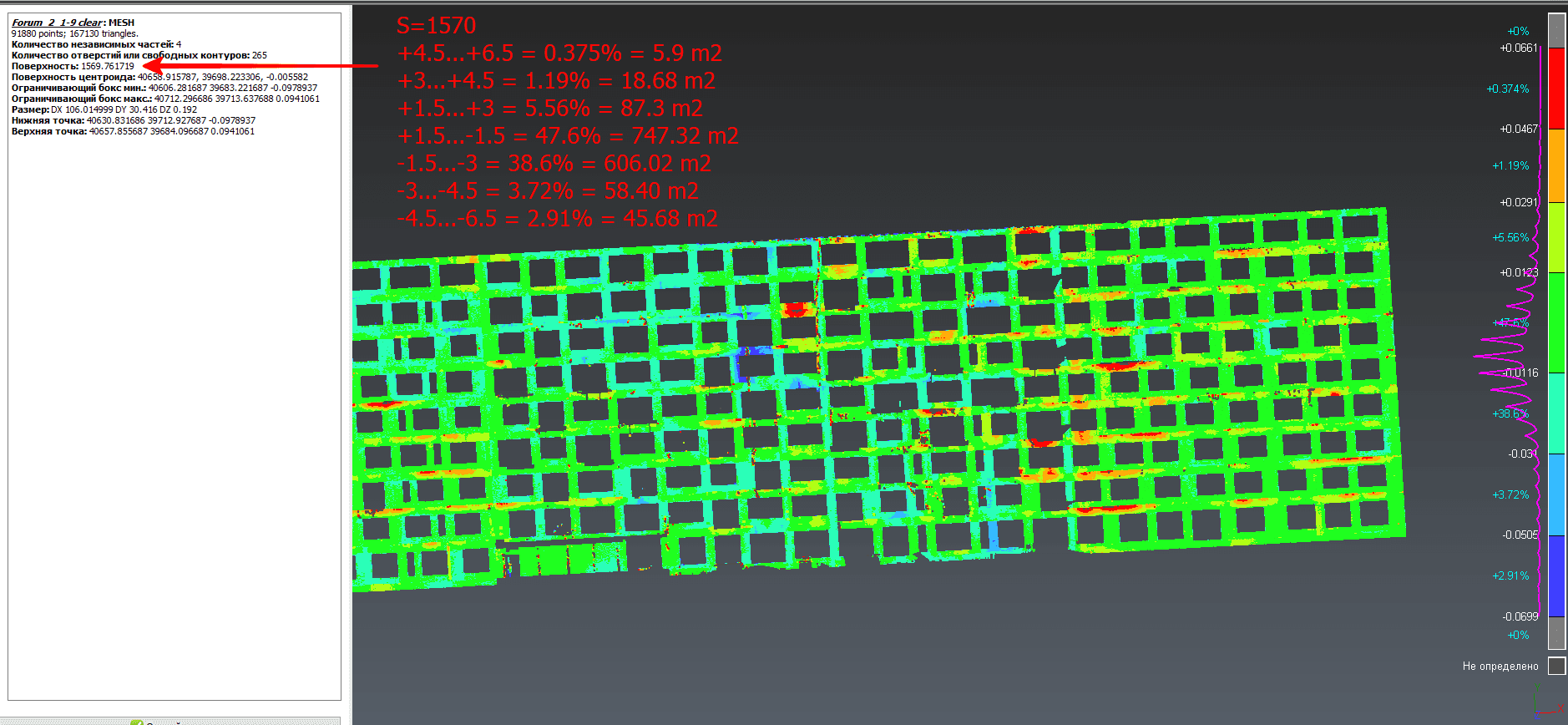

Объем данных
4

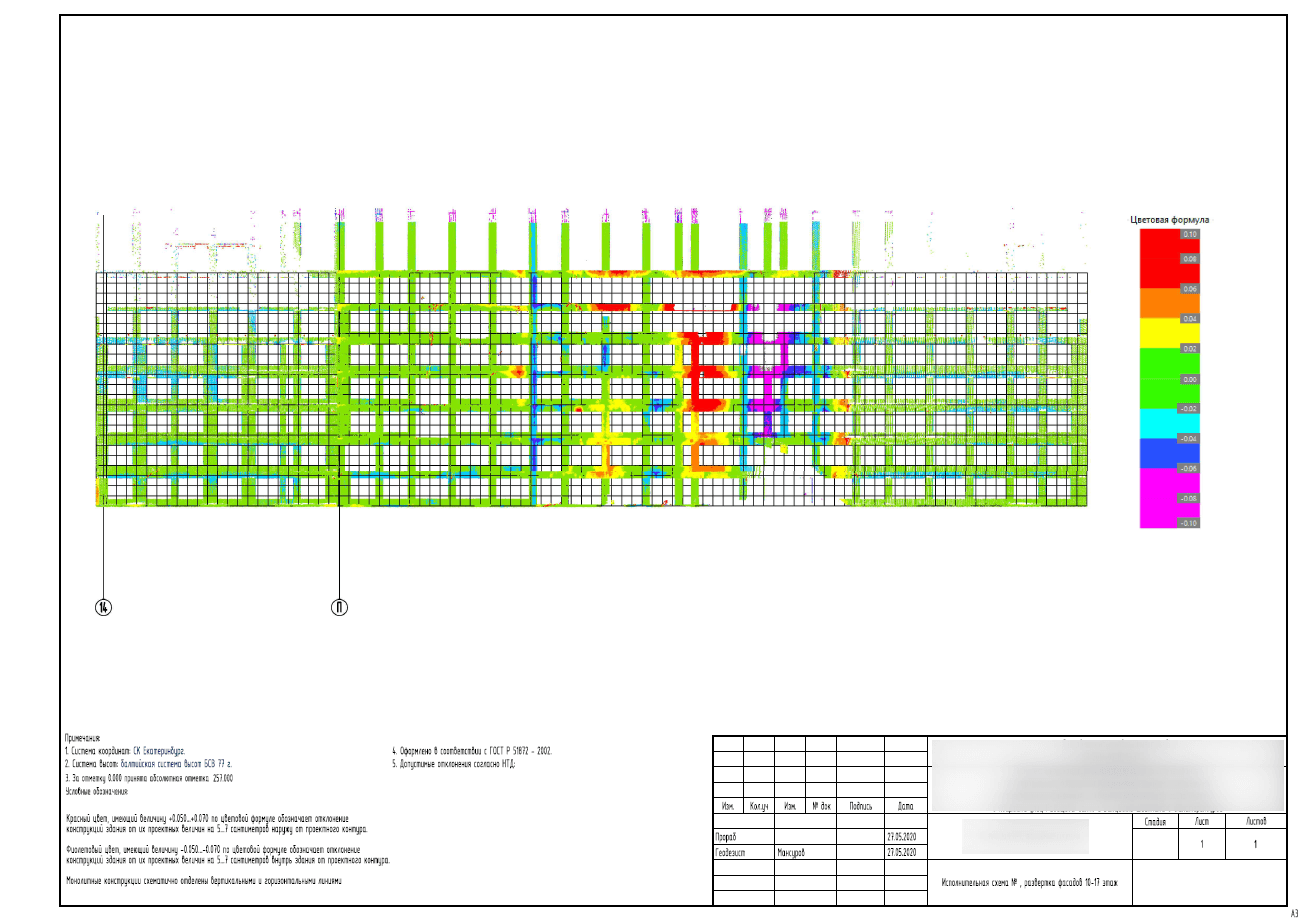

Наглядность
Другие проекты по теме геодезической съемки фасадов
MOL'T Geo: Инспекция. Строительный геодезический контроль.
Небольшая видеопрезентация работы на строительной площадке. Такой способ производства геодезических работ не ограничен нуждами строительного контроля - он также результативен и в самом строительстве. Сложно противится прогрессу, когда проектирование и строительство стараются идти в ногу с технологиями - геодезическое сопровождение работ не должно отставать от естественного стремления к эффективности.
MOL'T Geo: Светопрозрачные конструкции. Составление разбивочной схемы по данным ЛС.
Ролик из цикла «о нашей ежедневной работе». Один из этапов работы с светопрозрачными конструкциями. Визуальный осмотр на наличие отклонений перед началом монтажа и схемы для разметки.
