4Д на строительной площадке: Доступность, достоверность и достаточность данных

Сопровождение строительства при помощи лазерного сканирования

- Точность, актуальность и подробность данных.

- Скорость их получения и удобные методы анализа.

- Легкость визуализации и понятность.

Вот как можно характеризовать ту информацию, которую мы получаем на строительной площадке. Ориентир на качество выполнения работ, не только геодезических, но и в первую очередь строительных - вот к чему это стремление к технологиям и их использованию.

Современные проблемы требуют современных решений, чем больше и сложнее проекты - тем более интересный подход к их реализации!

Сложно скрывать - ключевую роль в эффективности выполнения подобных работ играет геодезическое оборудование и умение его применять. Мы используем в своей работе наиболее правильные, на наш взгляд, инструменты, которые позволяют решать любые задачи.

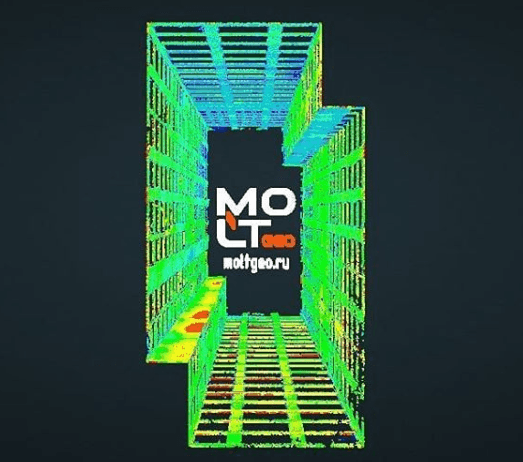

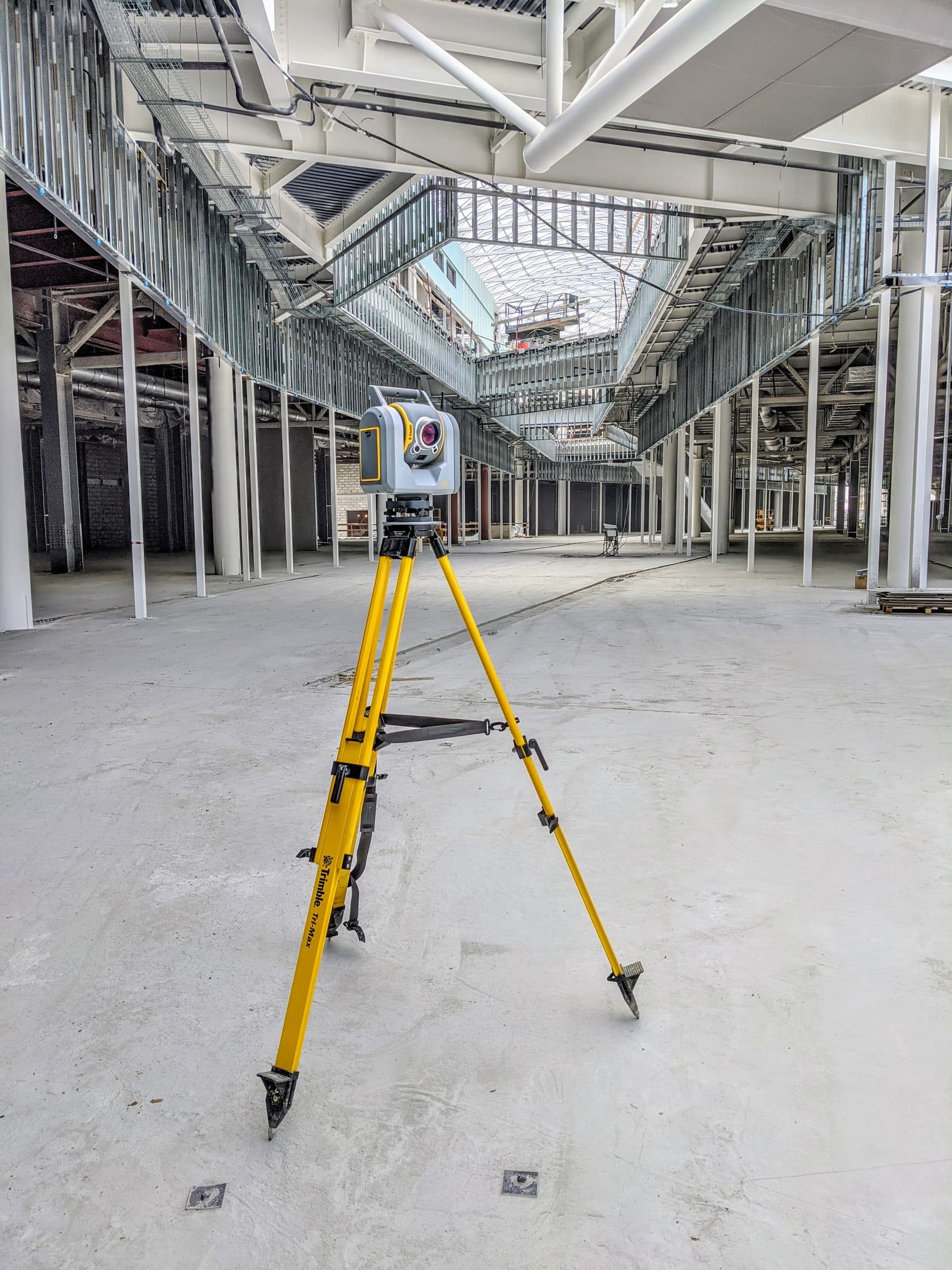

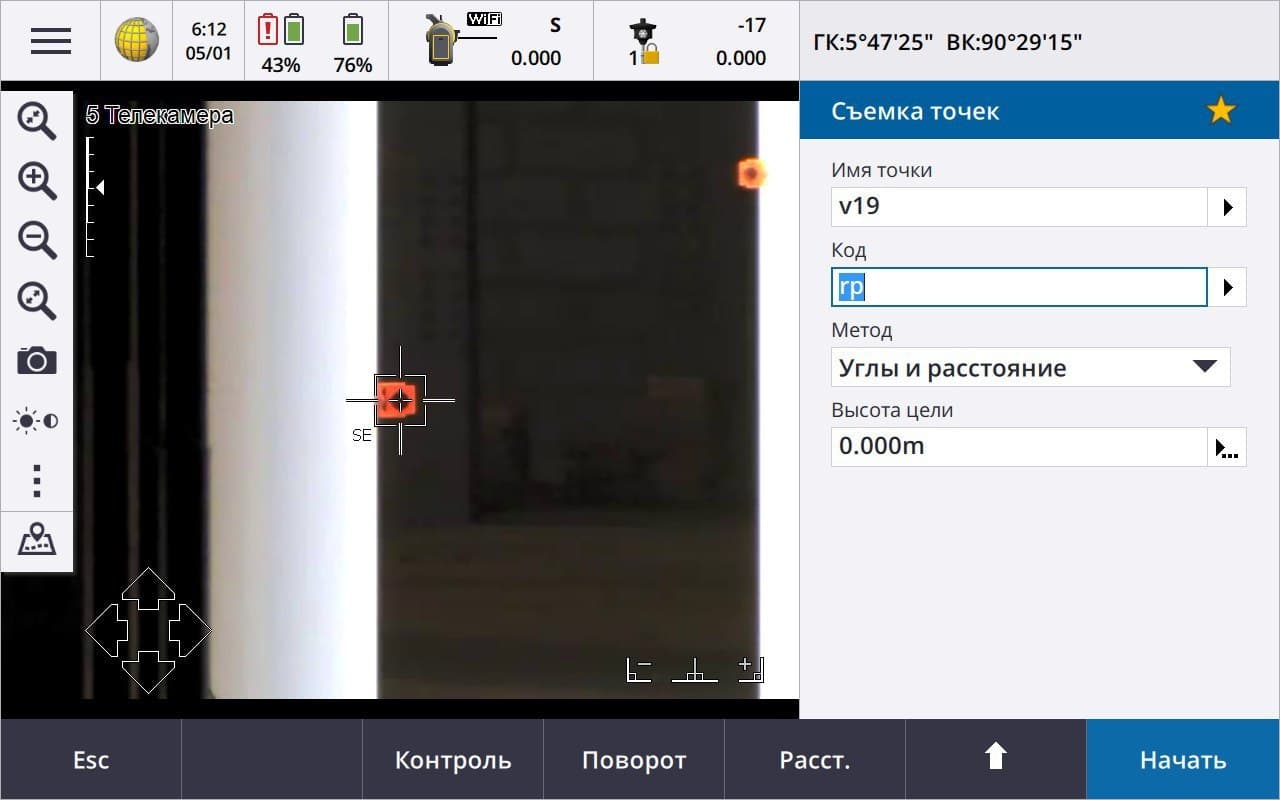

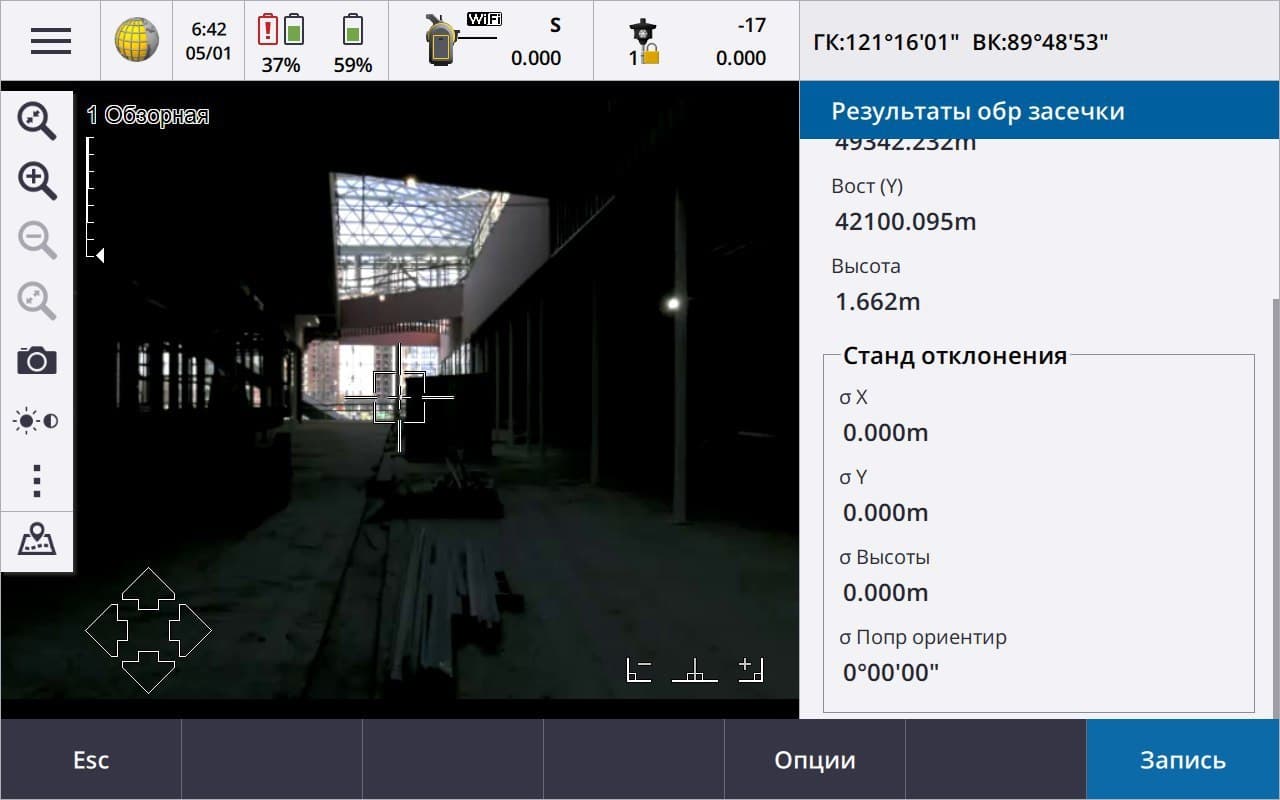

В данной презентации раскрываются возможности правильного применения тахеометра-сканера Trimble SX10 и призменных отражателей Волчок50П, которые позволяют более точно выполнять работы этим тахеометром. Тахеометр-робот автоматически наводится на центр Волчка, что исключает ошибку человеческого фактора и многократно повышает точность выполняемых работ. Волчки используются для передвижения по строительной площадке при помощи определения координат станции обратной засечкой. Мы координируем и вращаем, для последующего наведения, Волчок без потери координат центра призмы. Удобный магнит, условная "нодальность", autolock и отличная точность изготовления этих геодезических аксессуаров - являются тем необходимым "комплексом", повышающим производительность и без того отличного оборудования.

Скорость полевых работ

Время выполнения работ по геодезической съемке одного этажа торгового центра площадью 54000 м² - 2 часа

Скорость камеральных работ

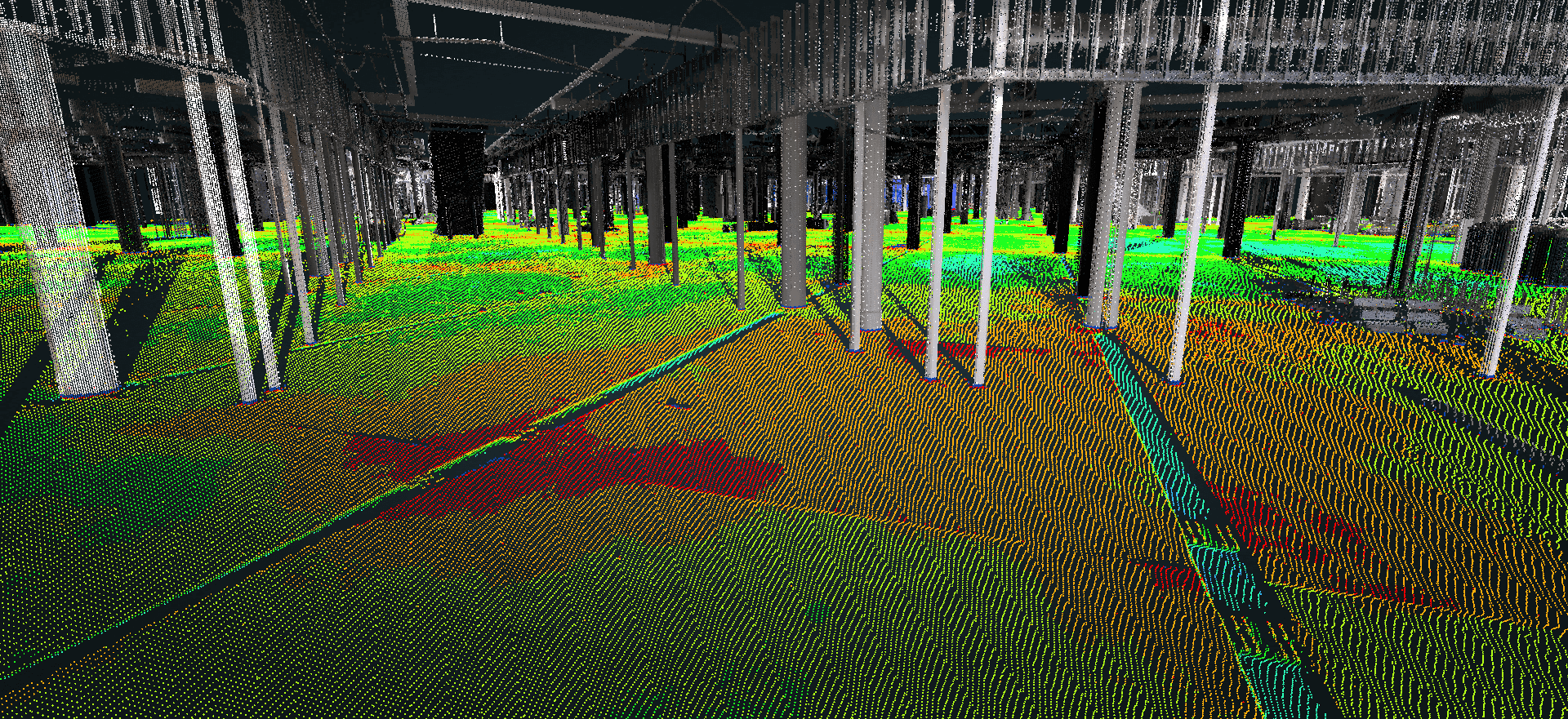

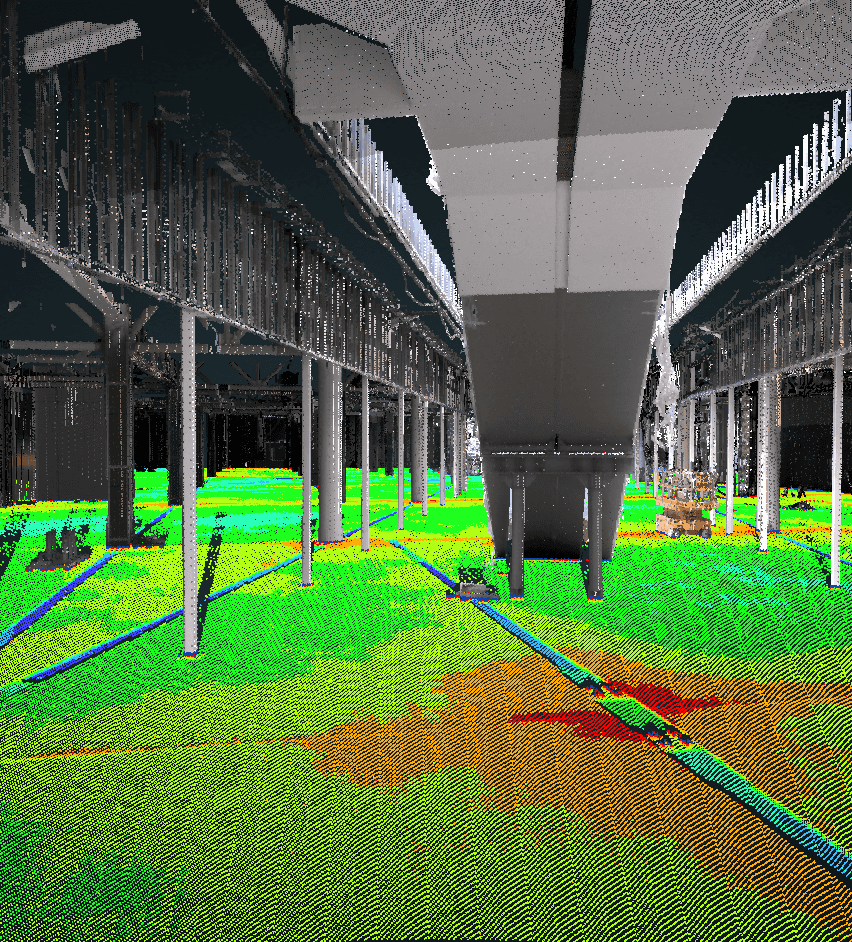

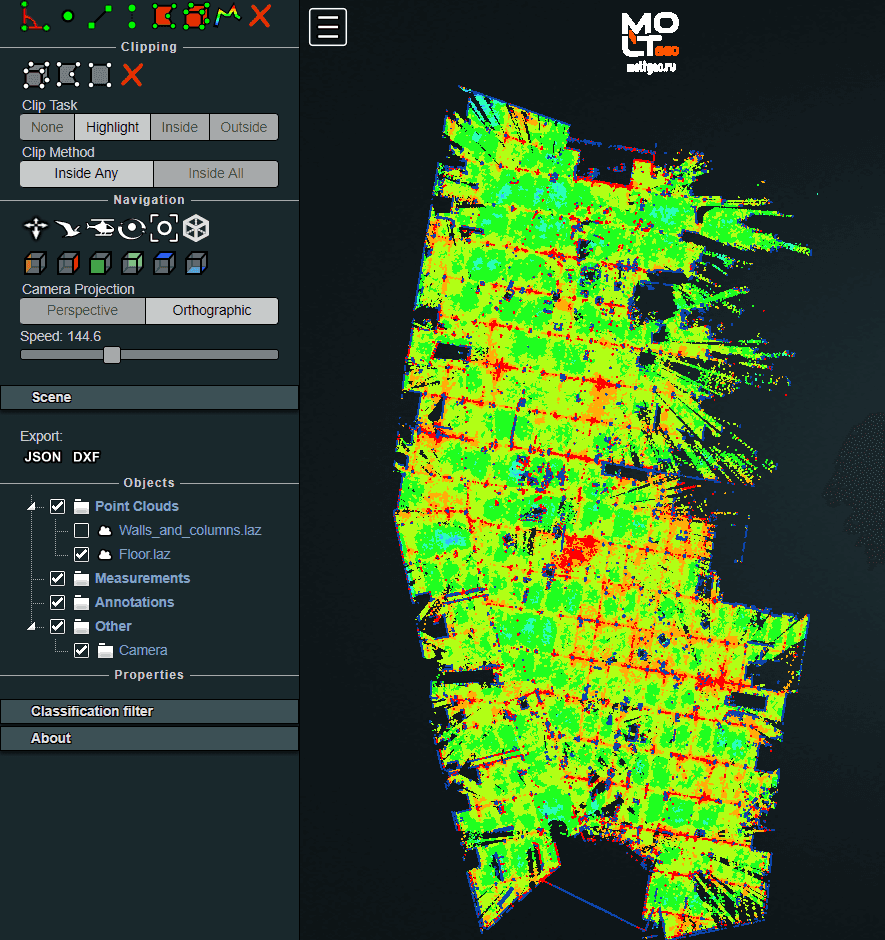

Камеральная обработка, оформление и визуализация отклонений чернового пола от проектных отметок - 15 минут

Точность

Максимально возможная точность выполнения работ - сканирование роботизированным высокоточным (1") тахеометром

Информативность

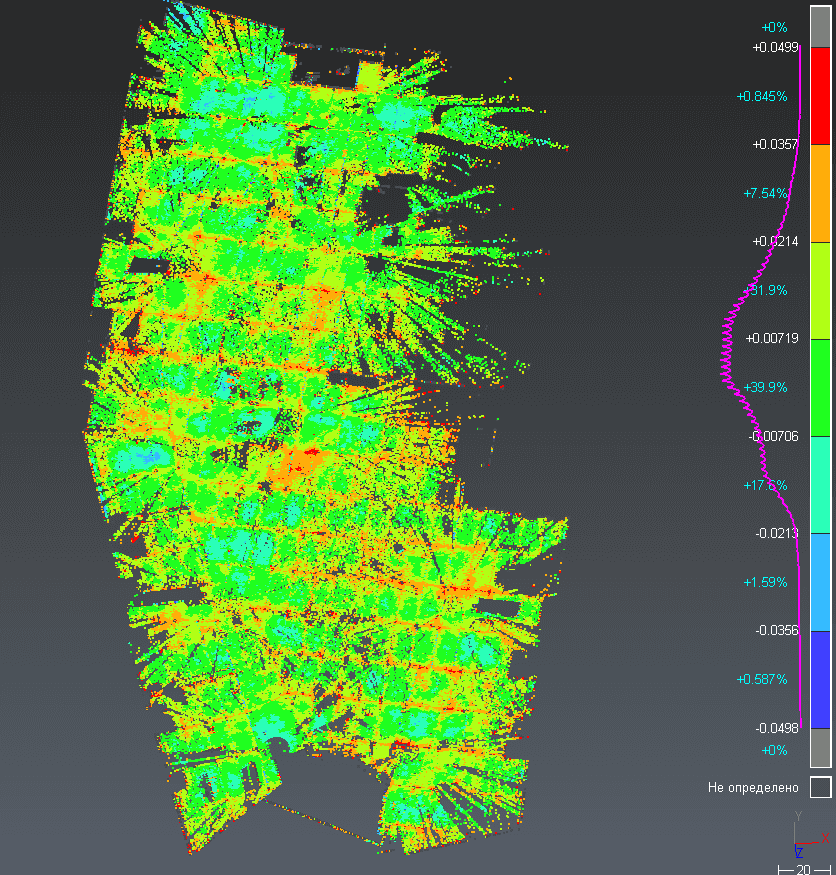

89,4% площади покрытий имеют отклонения допустимые нормативной документацией. Около 5% снятых покрытий имеют ложные отклонения от допусков согласно нормативной документации из-за складирования строительного материала, мусора или других, мешающих съемке, обстоятельств

Анализ

При выполнении чистовых полов, из расчета проектной толщины стяжки 50мм, площади пола 40000 м², имеем понимание, что:16000 м² - будут залиты на 50 мм12800 м² - будут залиты на 35 мм2800 м² - будут залиты на 20 мм6800 м² - будут залиты на 65 мм640 м² - будут залиты на 80 мм960 м² - площадь швов и спец.участков (толщина проектная 50 мм)

Результат

2000 м³ раствора - планируемый проектный объем материала.1845 м³ раствора - планируемый фактический объем материала.Данные имеют демонстрационный характер, точные расчеты к публикации не подлежат.
