BIM-моделирование по данным лазерного сканирования

Лазерное сканирование даёт облако точек — миллиарды координат, описывающих геометрию объекта с миллиметровой точностью. Но заказчику нужно не облако, а рабочая модель: с сечениями, чертежами, аналитикой, возможностью что-то менять и проектировать. Мы делаем и то, и другое.

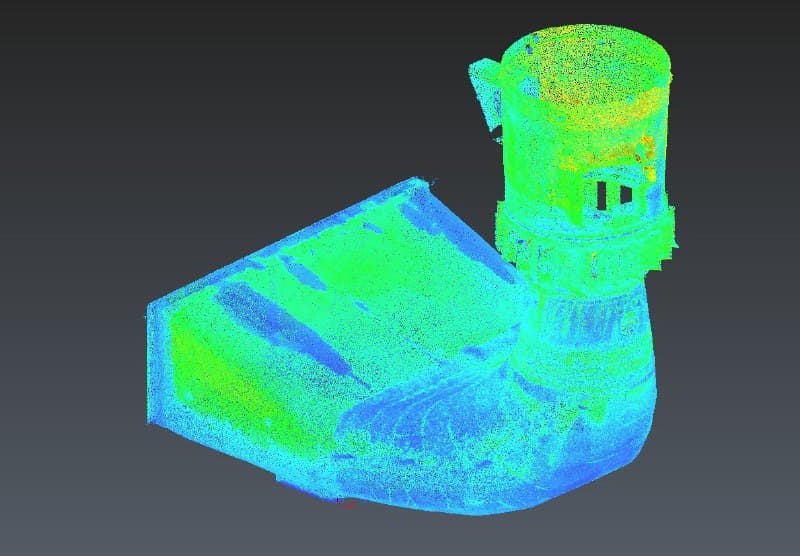

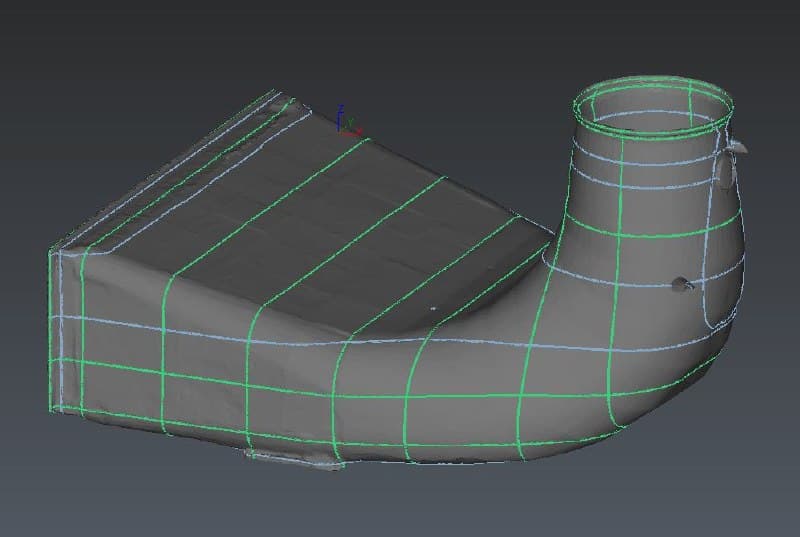

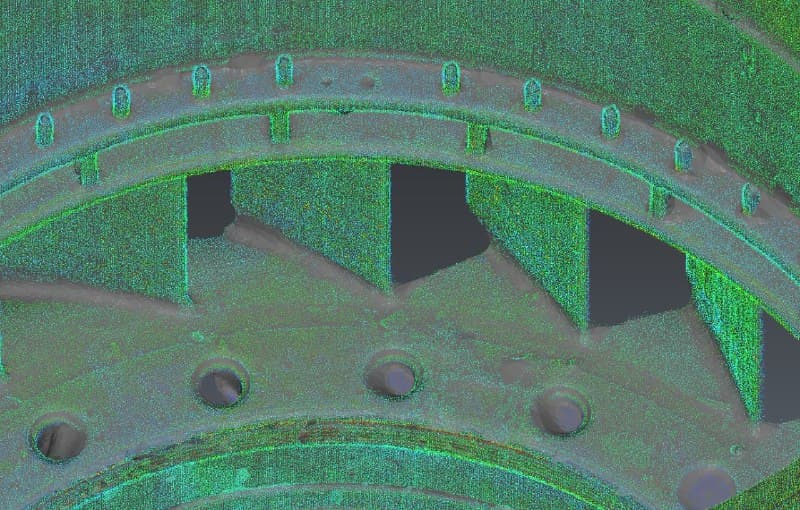

Один из запоминающихся проектов — сканирование гидравлической турбины. Когда видишь, как устроен такой механизм не просто глазами, а в объёмном, чётком, измеряемом виде — это отдельное удовольствие. Цель работ — дать обследователям геометрическую информацию максимально точно и доступно. Моделирование железобетонных конструкций, оценка целостности покрытий, инженерная аналитика — всё по данным одного сканирования.

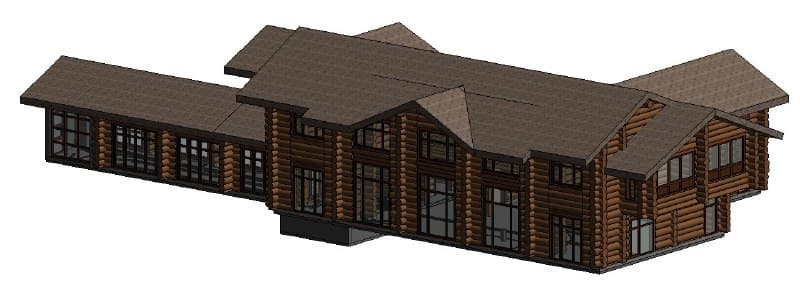

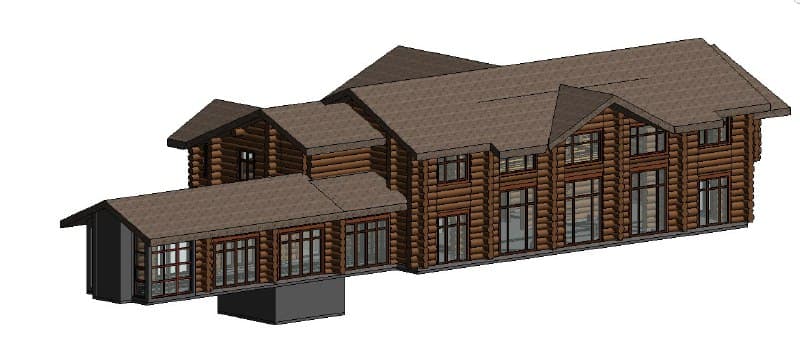

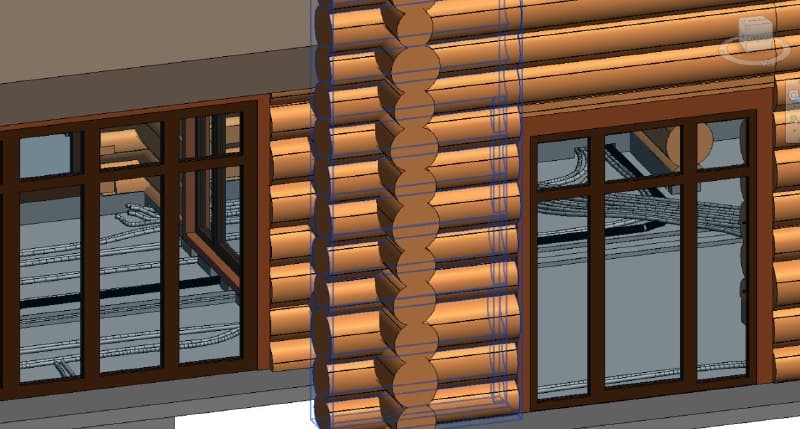

Другой проект — BIM-модель деревянного сруба. Задача звучит просто, пока не начнёшь: десятки брёвен разных диаметров, каждое — уникальная геометрия. Revit — не софт для красивых 3D-картинок, а инженерный САПР. Но именно в этом его сила: семейства, контекстное моделирование, параметрические зависимости.

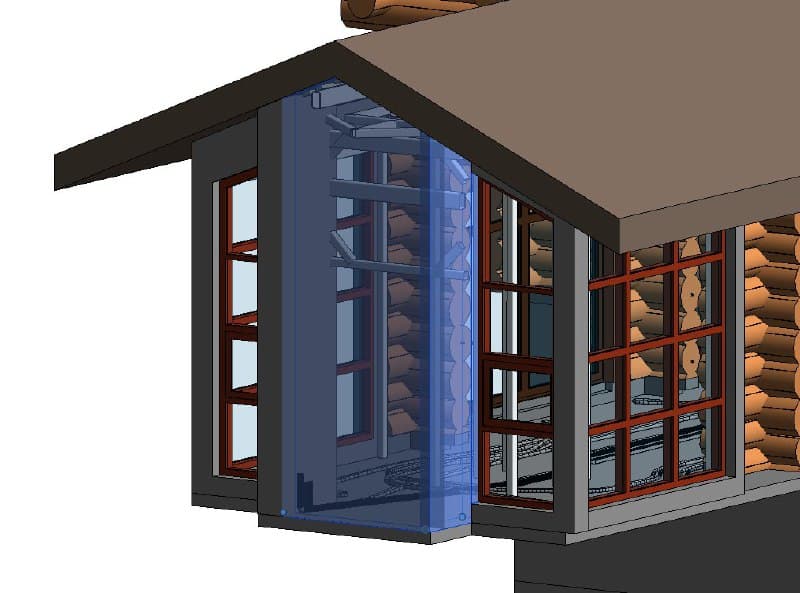

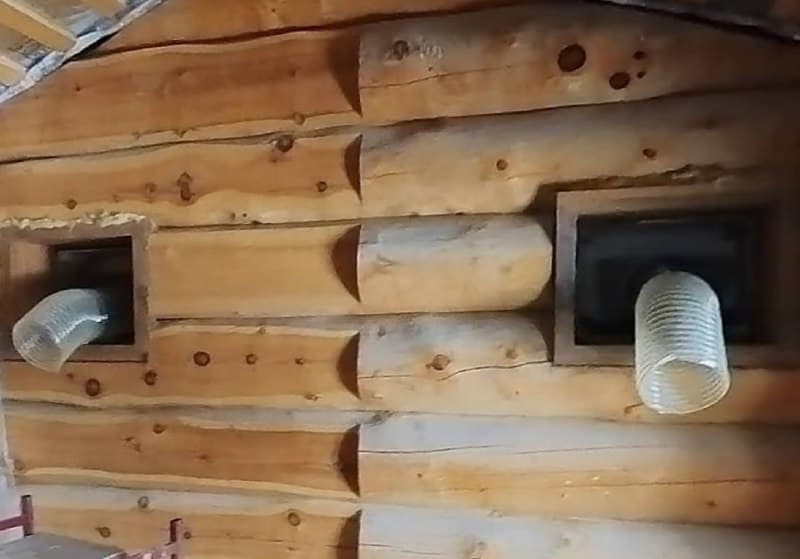

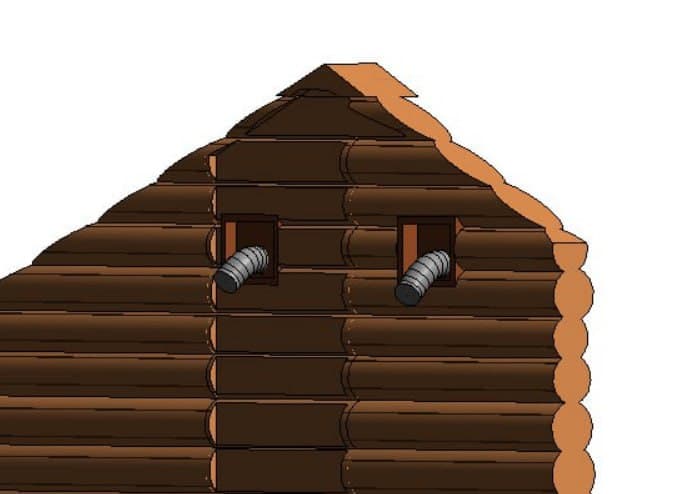

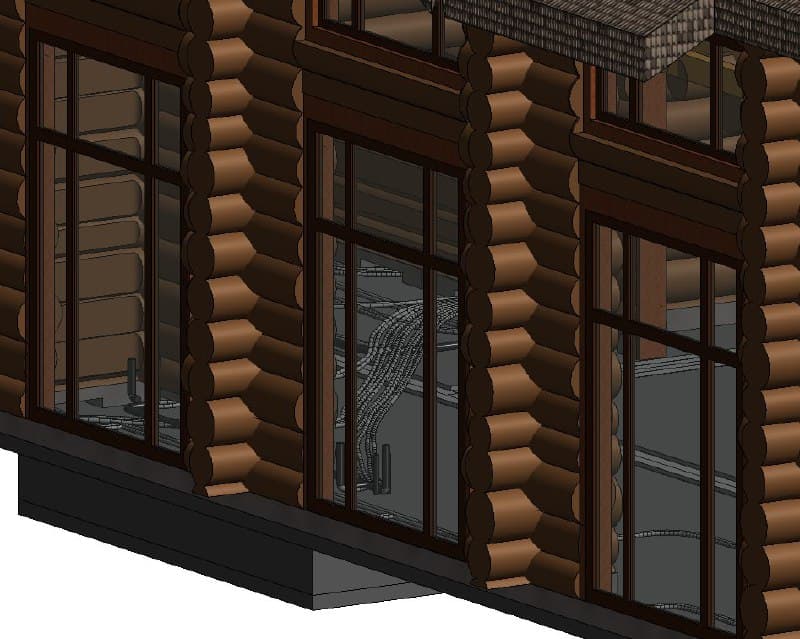

Инженерные системы и сети в модели практически один в один повторяют действительность. Светопрозрачные конструкции проработаны до принципиальных деталей. Результат — функциональная и интерактивная информация для всех участников проекта: архитекторов, конструкторов, инженеров по сетям.

Мы совмещаем данные фотограмметрии и лазерного сканирования в Agisoft Metashape и обрабатываем в Revit. Ортофотоплан фасада получается быстро, а детальная модель — настолько подробно, насколько требует задача. От обратного проектирования турбин до полной BIM-модели здания с коммуникациями — мы закрываем весь цикл от сканирования до готовой модели.
