От сканирования к BIM-модели

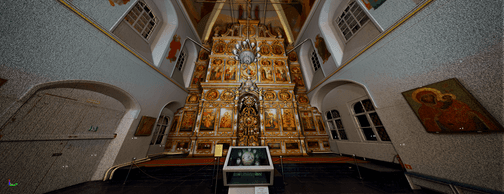

Лазерное сканирование стало доступным. Сканеры дешевеют, скорость растёт, точность улучшается. Но вот парадокс: заказчик получает облако точек на 50 ГБ и не знает, что с ним делать. Открыть-то его ещё нужно — не каждый компьютер потянет.

Проектировщику нужна не россыпь из миллиардов точек, а модель: стены, перекрытия, трубы, оборудование — с размерами, привязками и в нужном формате. Revit, AutoCAD, IFC — то, с чем он работает каждый день. Облако точек — это сырьё, а не продукт.

Большинство геодезических компаний останавливаются на облаке точек. «Вот ваши данные, дальше сами». А дальше — проектировщик ищет моделлера, моделлер не знает геодезию и не понимает, что важно в облаке, геодезист не знает BIM. Круг замыкается, сроки уходят, деньги тратятся на посредников.

Мы замыкаем этот цикл внутри одной команды — от поля до готовой модели.

У нас в штате — не только полевые геодезисты, но и камеральщики, которые строят BIM-модели из облаков точек каждый день. Это отдельная специализация, и мы в неё вложились.

Что мы делаем:

1. Полевое сканирование — Trimble X7 (TLS), CHCNAV RS10 (MLS), БПЛА с LiDAR. Выбираем метод под задачу: X7 для помещений и точных обмеров, RS10 для больших территорий и фасадов, БПЛА для крыш и площадок.

2. Регистрация и сшивка — объединение сотен станций в единое облако. Контроль невязок по ГОСТ 51872: не более 20 мм для масштаба 1:200.

3. Классификация — разделение облака на категории: земля, здания, растительность, коммуникации, оборудование. Вручную и полуавтоматически.

4. BIM-моделирование — построение информационной модели нужного уровня детализации:

— LOD 100: общие объёмы и габариты

— LOD 200: приблизительная геометрия элементов

— LOD 300: точная геометрия с размерами

— LOD 400: детализация для рабочей документации

5. Выдача — в том формате, с которым работает проектировщик: RVT (Revit), IFC (открытый стандарт), DWG (AutoCAD), NWD (Navisworks).

Промышленные площадки — наша основная специализация для scan-to-BIM. Трубопроводы, технологическое оборудование, металлоконструкции — всё то, что сложно обмерить традиционными методами и невозможно отрисовать без сканирования.

Нефтеперерабатывающие заводы: сканирование технологических установок для реконструкции. Тысячи труб разного диаметра, запорная арматура, опорные конструкции. Модель в Revit MEP с атрибутами: диаметр, материал, отметка оси.

Здания и сооружения: обмерные чертежи для капремонта и реконструкции. Сканируем фасады и помещения, строим модель с отклонениями от проекта.

Турбинные залы: ГЭС, ТЭС — сложная геометрия, ограниченный доступ, высокие требования к точности. X7 на штативе, несколько сотен станций, итоговая модель с точностью 3-5 мм.

Мы работаем в том ПО, которое удобно вашему проектировщику. Если у вас Revit — получите RVT. Если AutoCAD — получите DWG с 3D-солидами. Не заставляем подстраиваться под нас.

Опишите объект: тип сооружения, площадь, требуемый уровень детализации (LOD), формат выдачи. Не знаете, какой LOD нужен? Расскажите, для чего модель — реконструкция, капремонт, документация, проектирование обвязки — мы подскажем.

Мы предложим оптимальный метод сканирования, оценим сроки и стоимость. КП — в тот же день.

Если у вас уже есть облако точек от другого подрядчика — тоже работаем. Примем данные в любом формате (E57, LAS, LAZ, RCP, PTX), построим модель. Даже если облако «сырое» и не зарегистрировано — разберёмся.
