1От разбивки до BIM
Современное видение процессов геодезического сопровождения строительной площадки.Пример эффективного использования современного оборудования, современного программного обеспечения и современных подходов к производству работ.
3Возможности современного оборудования позволяют развивать технологии геодезического сопровождения строительства с целью повышения контроля качества строительства, аналитики и понимания достоверных геометрических критериев объекта строительства. Поэтому в технологию современного геодезического обеспечения строительной площадки входит лазерное сканирование объекта строительства. И при соблюдении технологии от изначальных разбивочных работ до этапа съемки - производство работ по лазерному сканированию выполняется легко и эффективно, а рациональность применения данного метода обусловлена целым набором факторов.
Эффективное применение доступного сканера Leica BLK360, ПО Autodesk ReCap + AutoCAD, ПО by BearDyugin CAD Tools
Разбивочные работы
#Fromstakeouttobim
Методик выполнения разбивочных работ много, но для наших целей подходит лишь один - метод предварительного закрепления и динамических привязок.

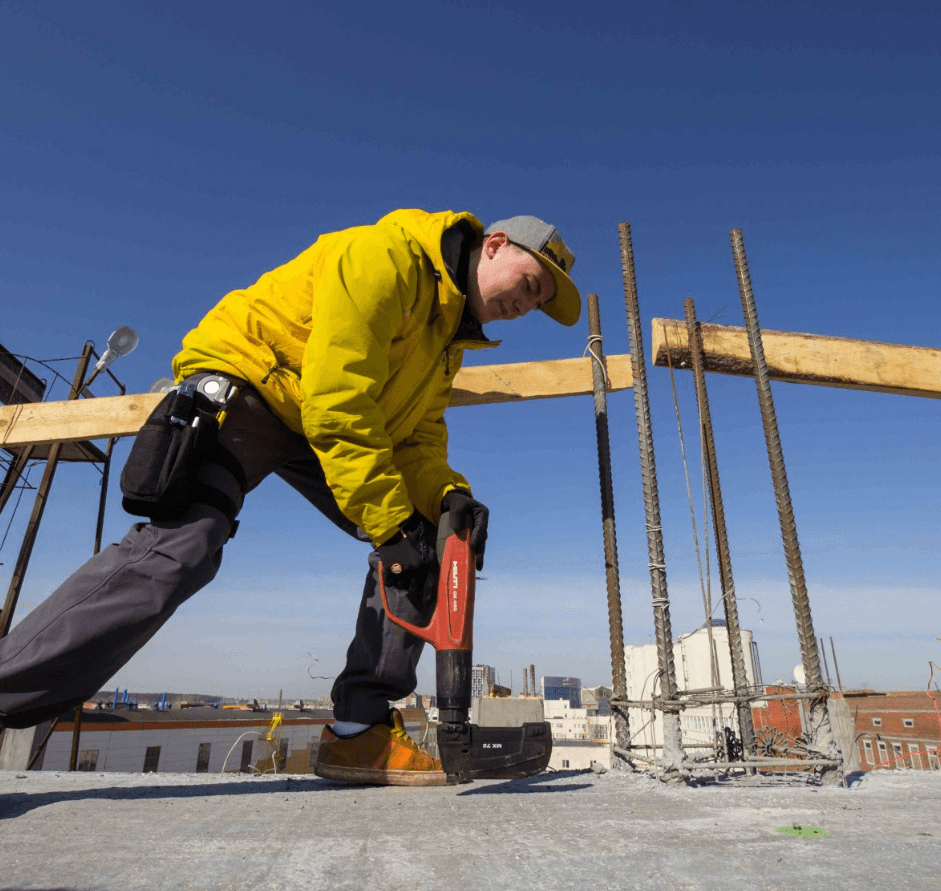

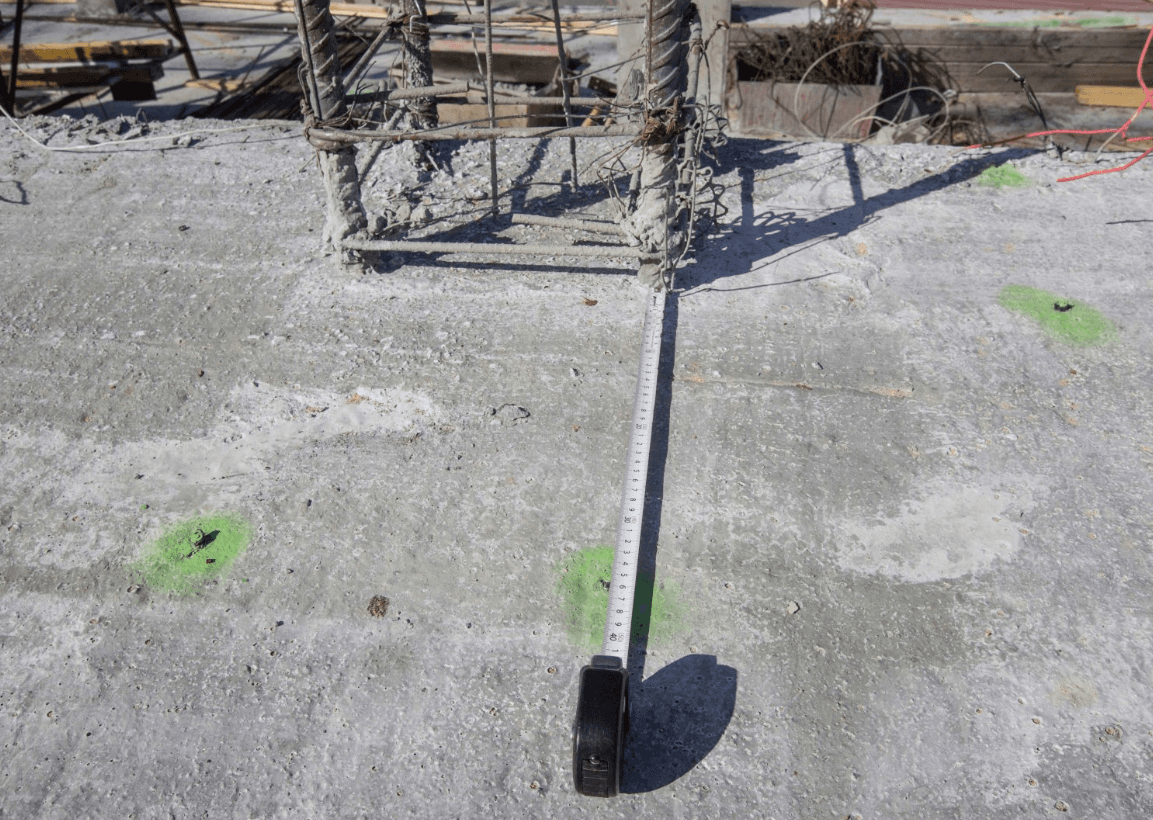

5Разбивочные работы
Особенности работ:
Максимальная точность производимых работ
Высокая скорость производства разбивочных работ
Автоматизация процесса
Контроль Многофункциональность
6Теперь, когда с рациональностью работ по геодезической разбивке всё понятно - можно переходить к основной цели этой статьи. Наработка технологии производства геодезических работ на современной строительной площадке.
3D сканирование
#FROMSTAKEOUTTOBIM

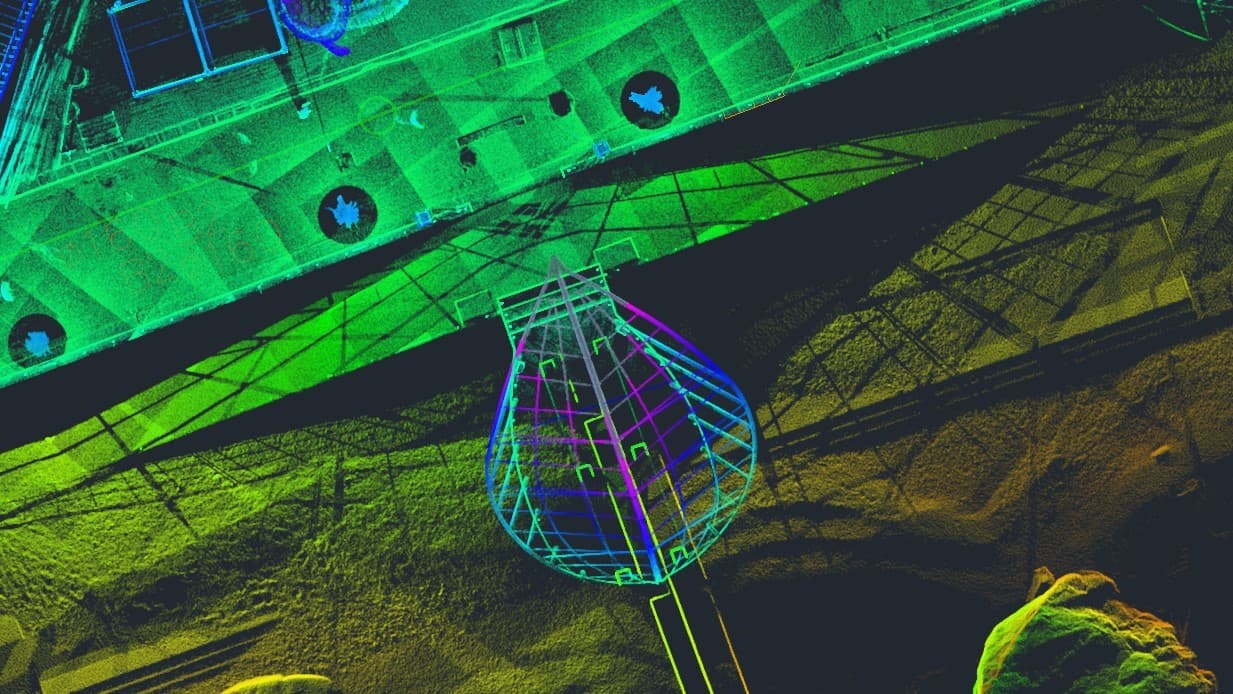

Вместо классических процессов геодезической съемки применяется лазерное сканирование. Такой подход к сбору данных открывает совершенно новые возможности для проектирования и эксплуатации построенных объектов.

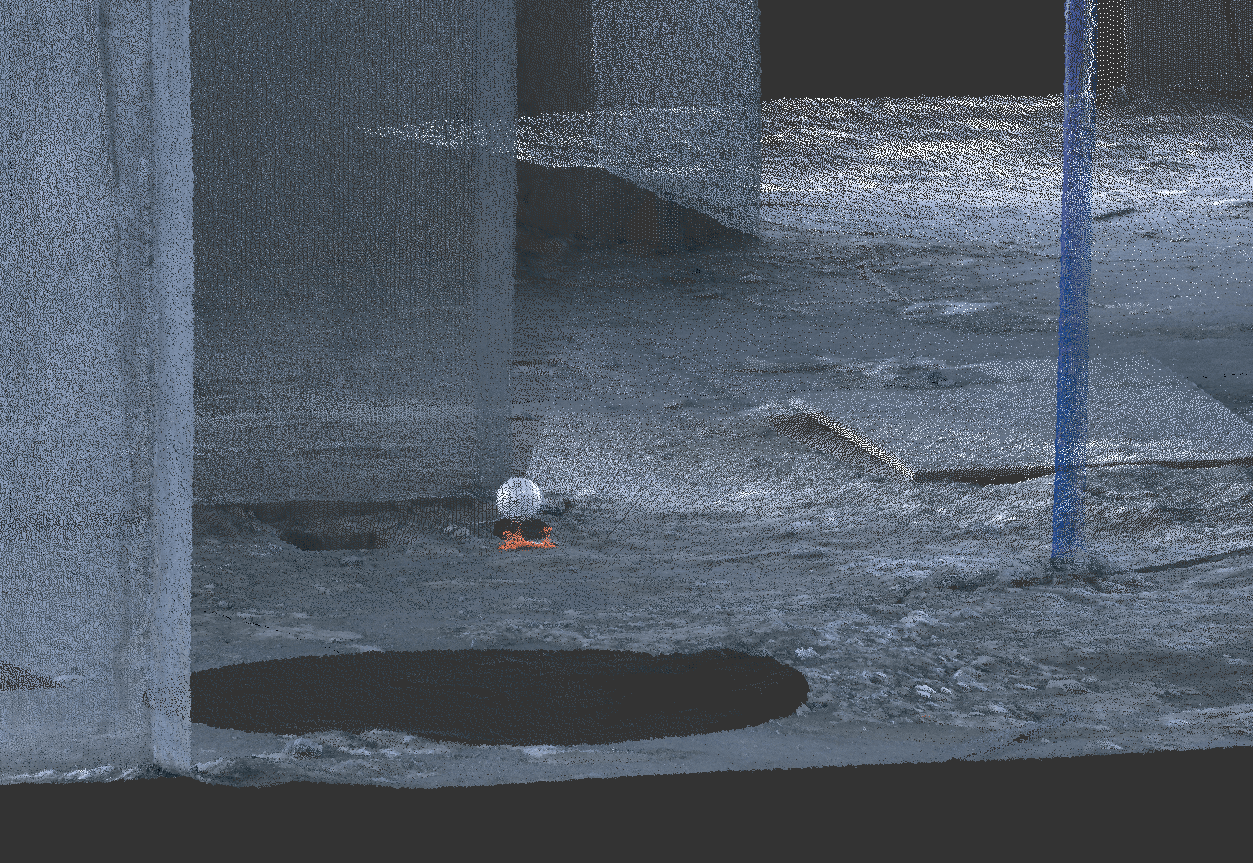

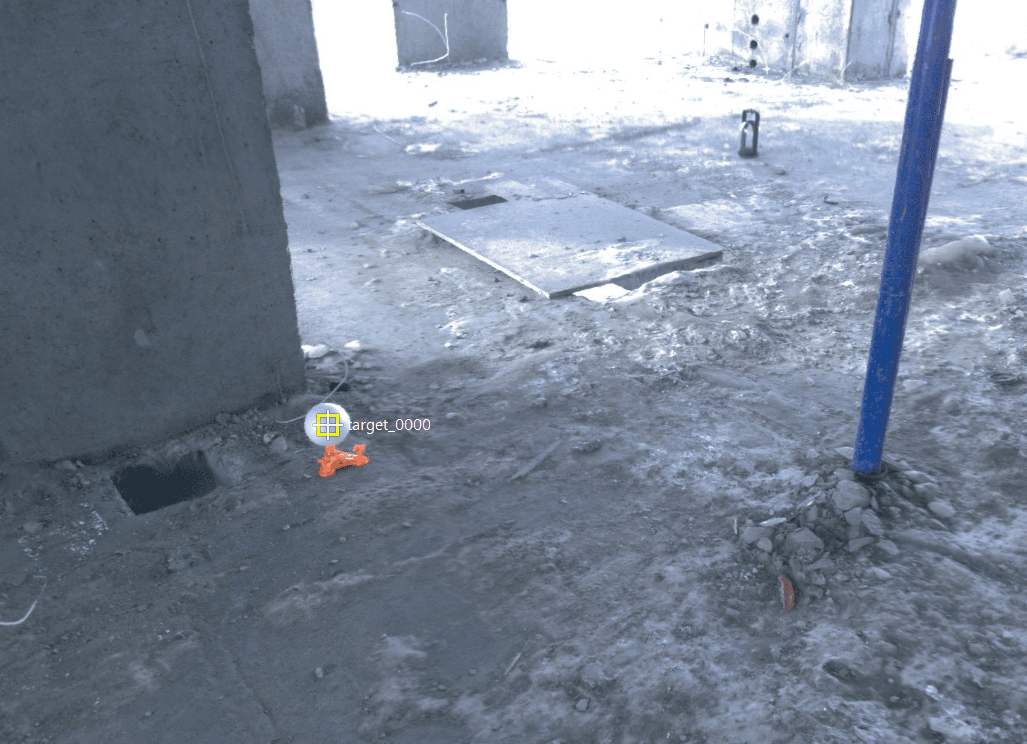

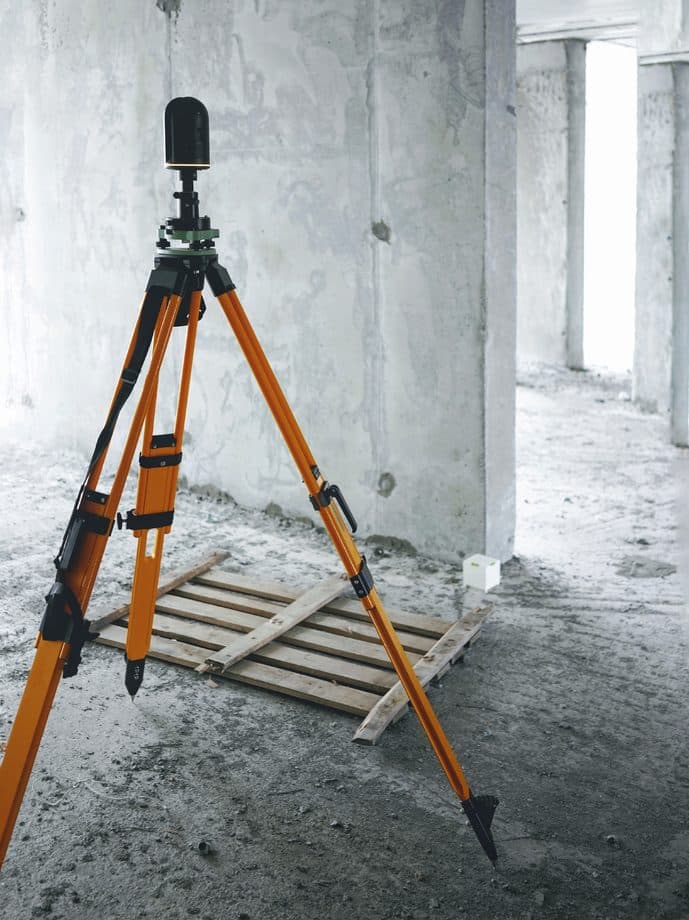

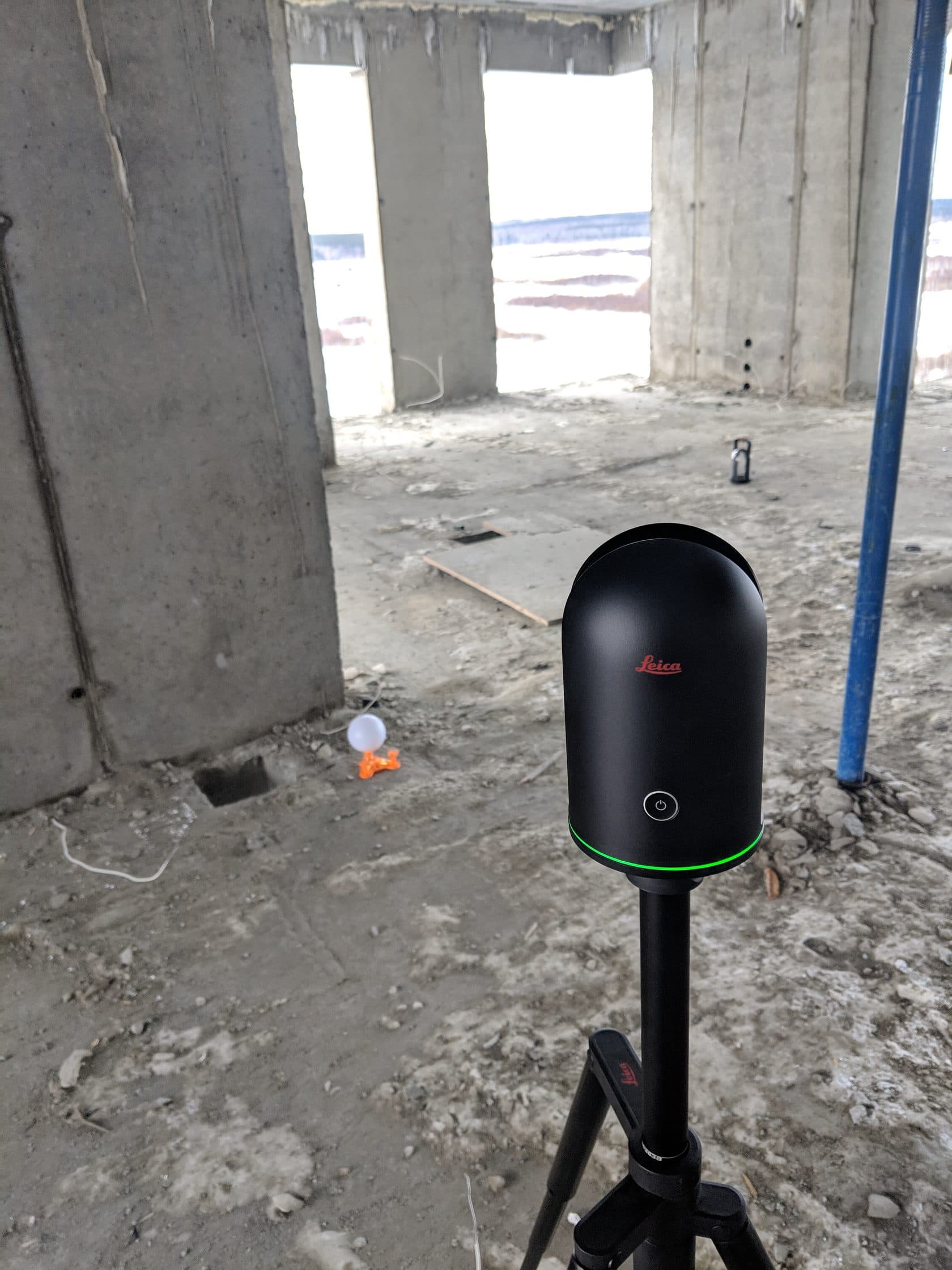

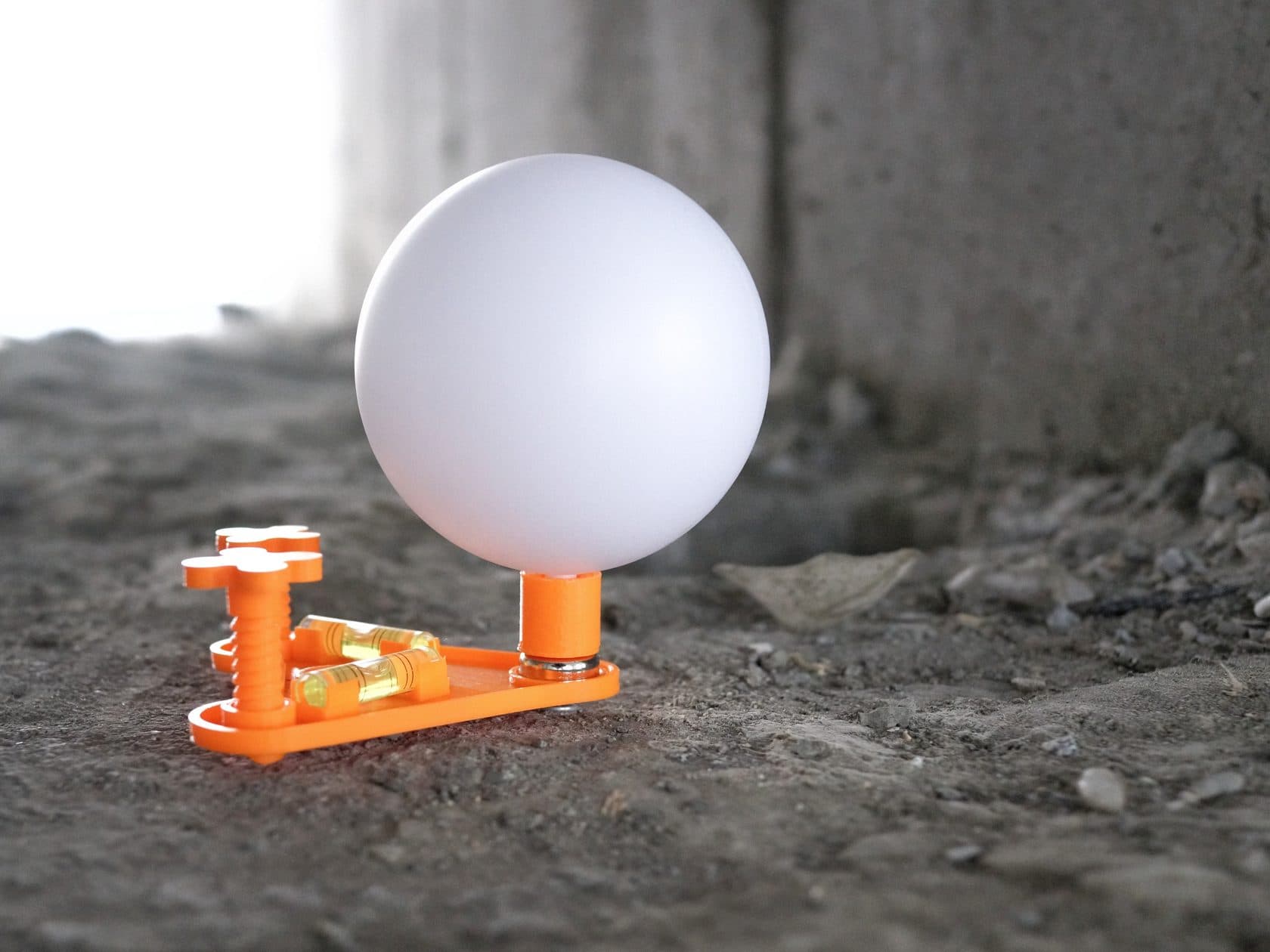

Процесс производства полевых работ. На закоординированные дюбель-гвозди устанавливаются опорные маркеры для привязки сканов к актуальной системе координат.
13

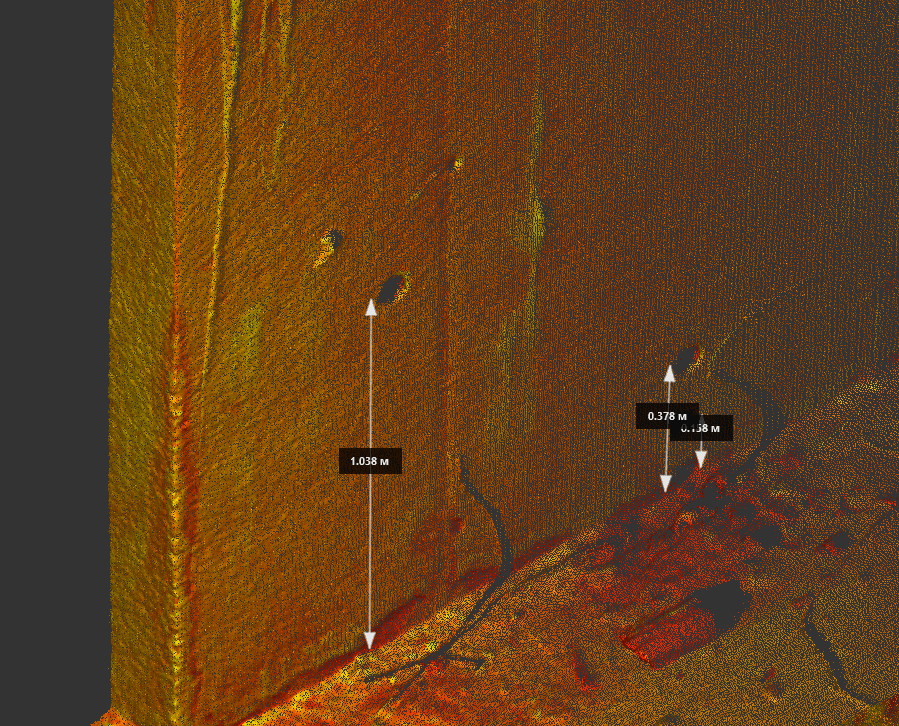

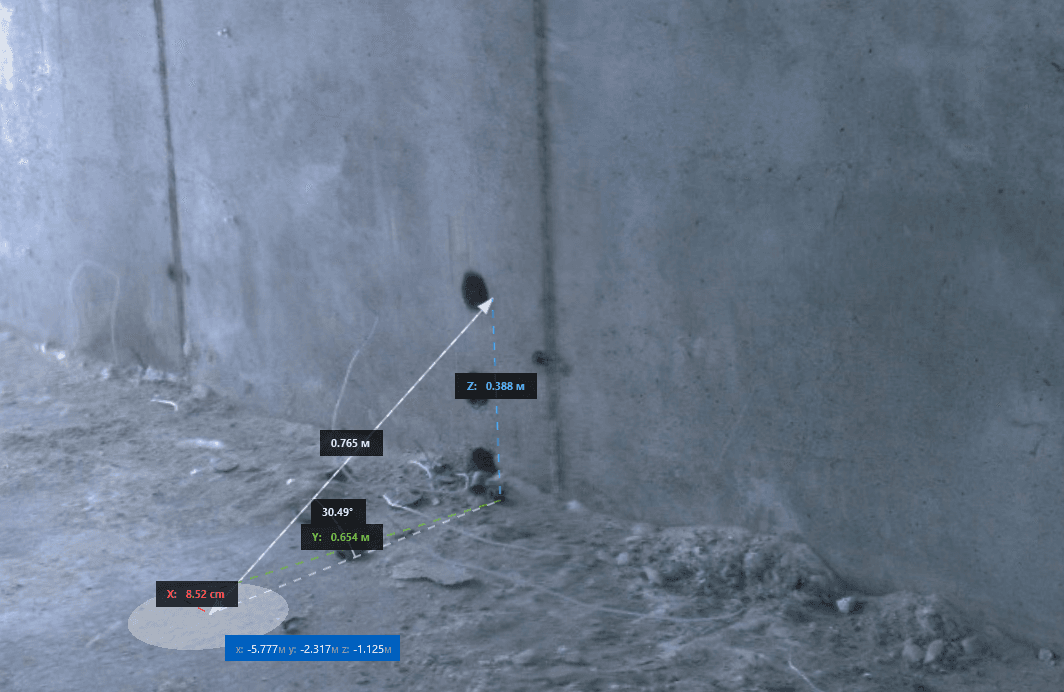

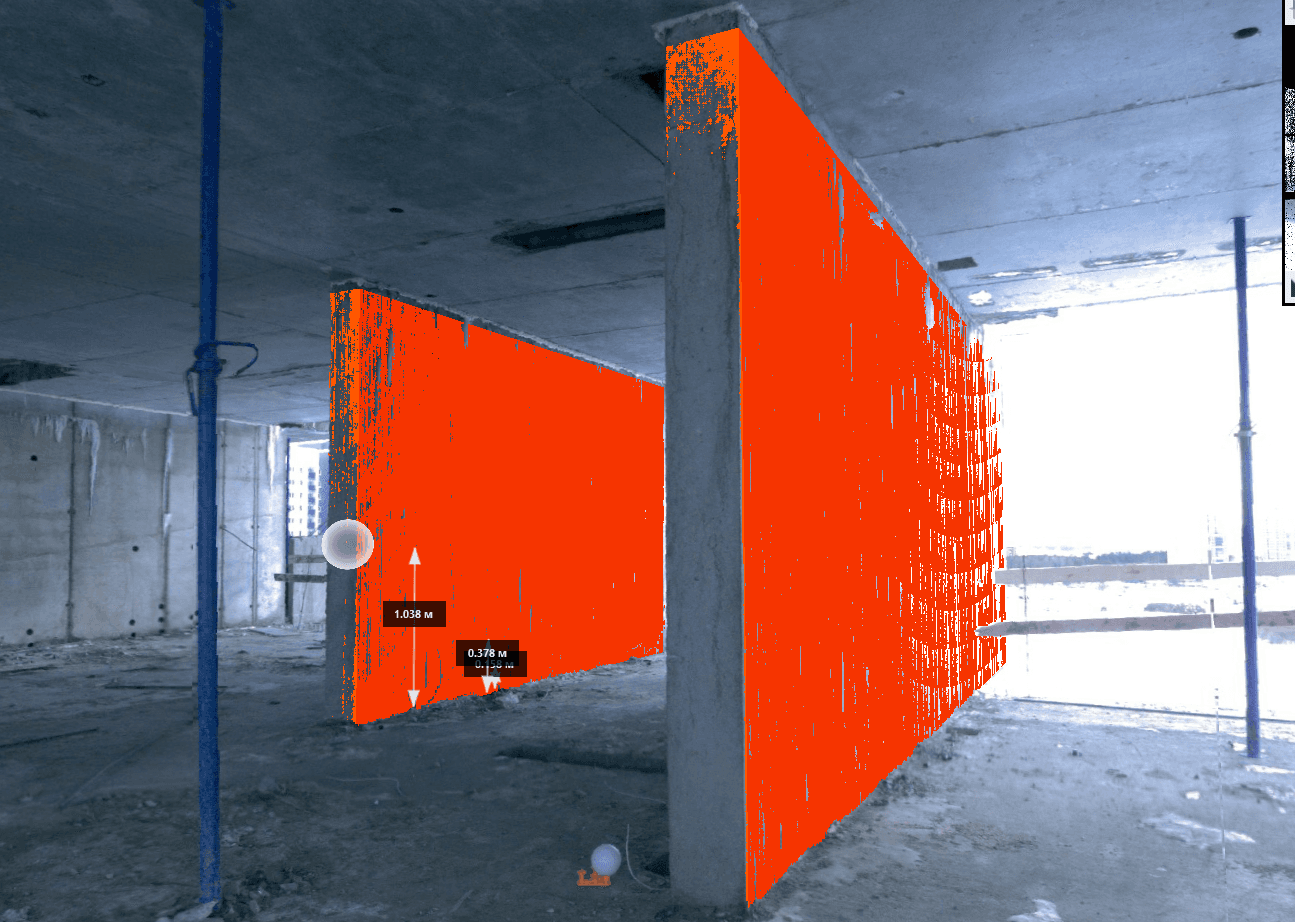

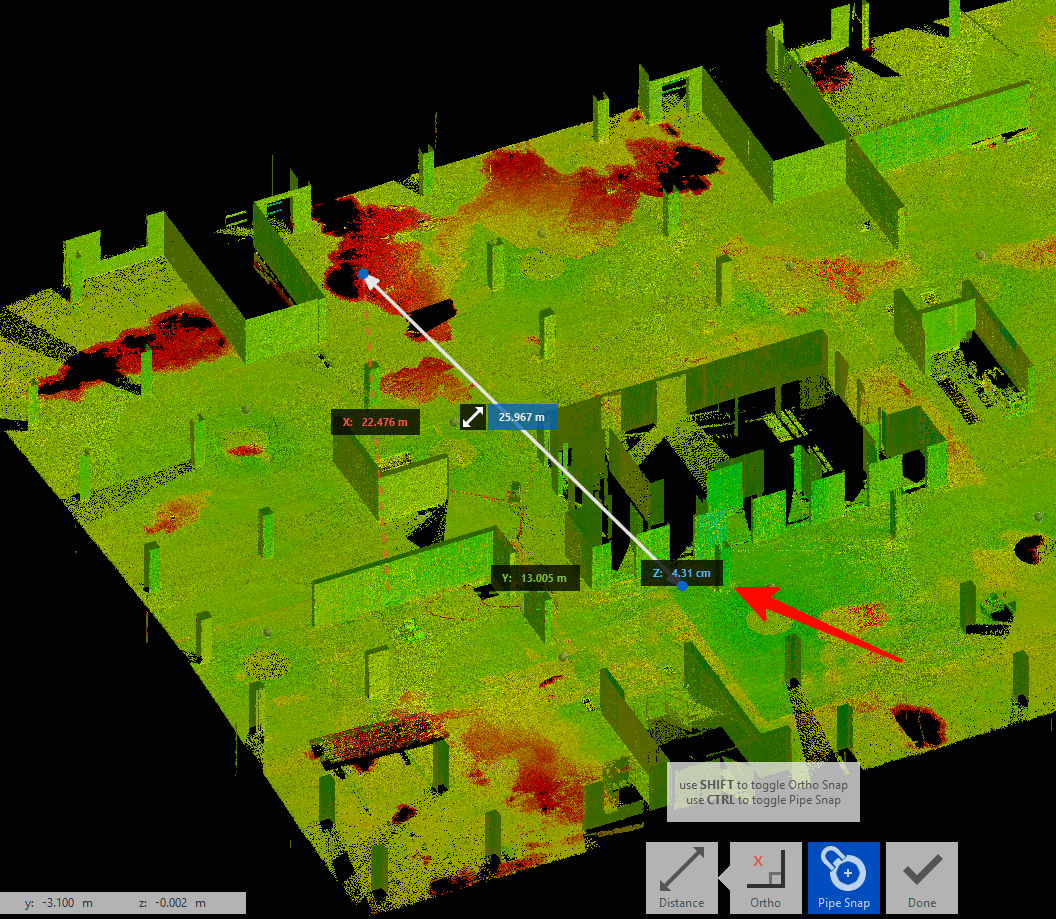

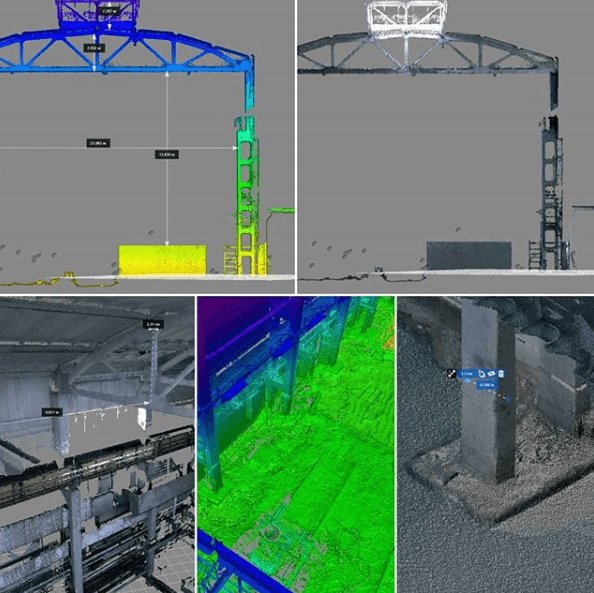

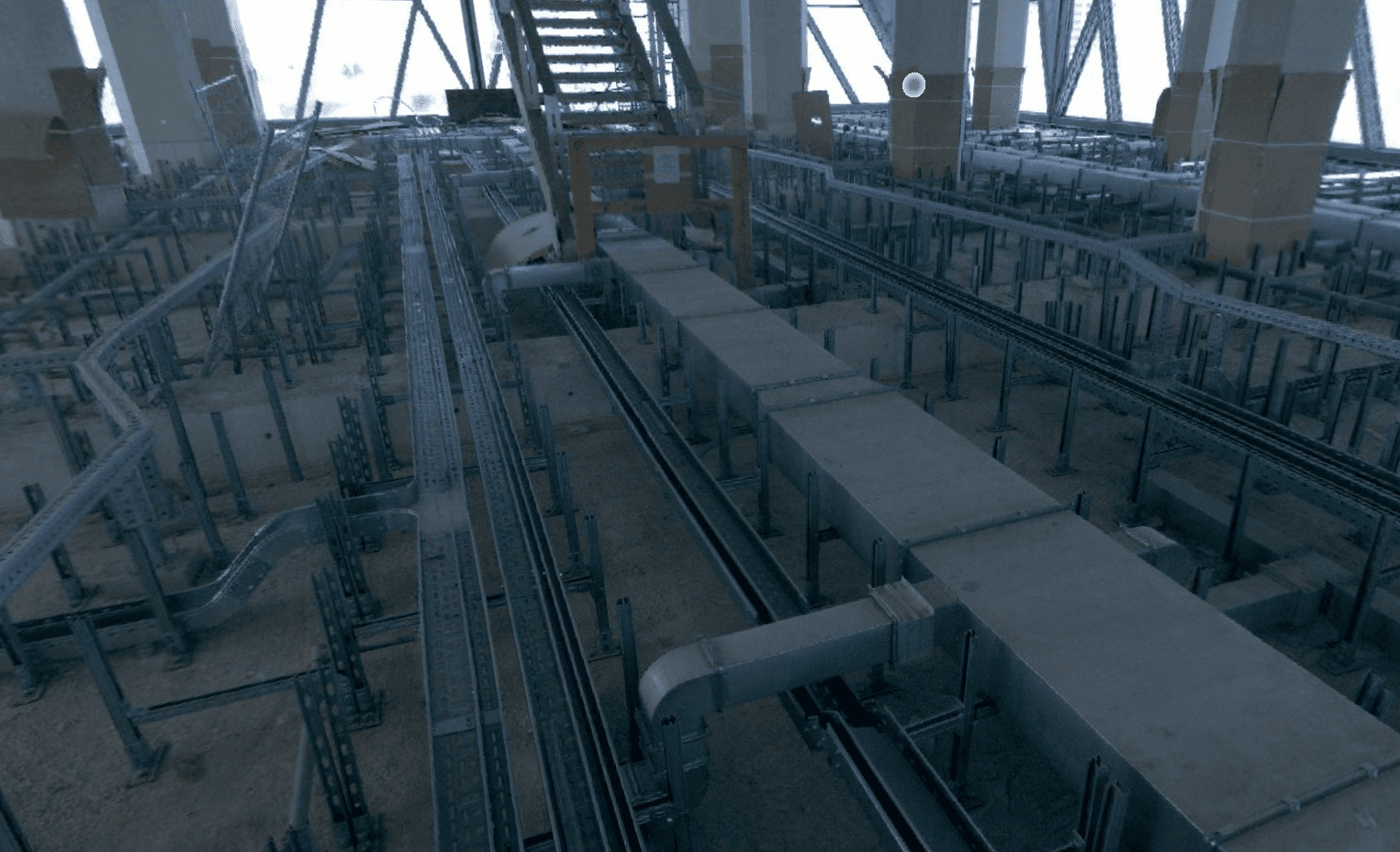

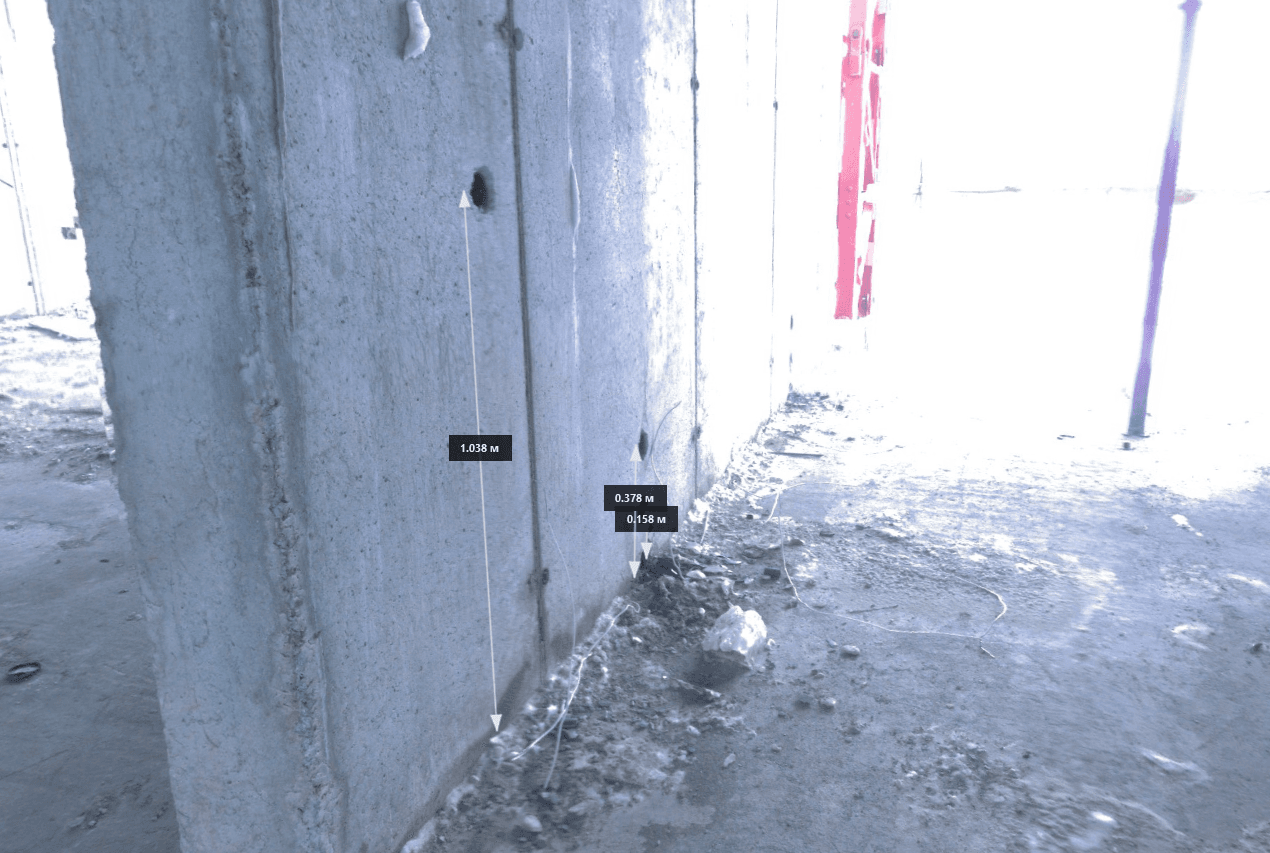

16В ReCap можно производить как прямые измерения по облакам точек, так и по 360-градусным панорамным снимкам. Это полезно для экспресс анализа данных и отлично фиксирует циклы скрытых работ.

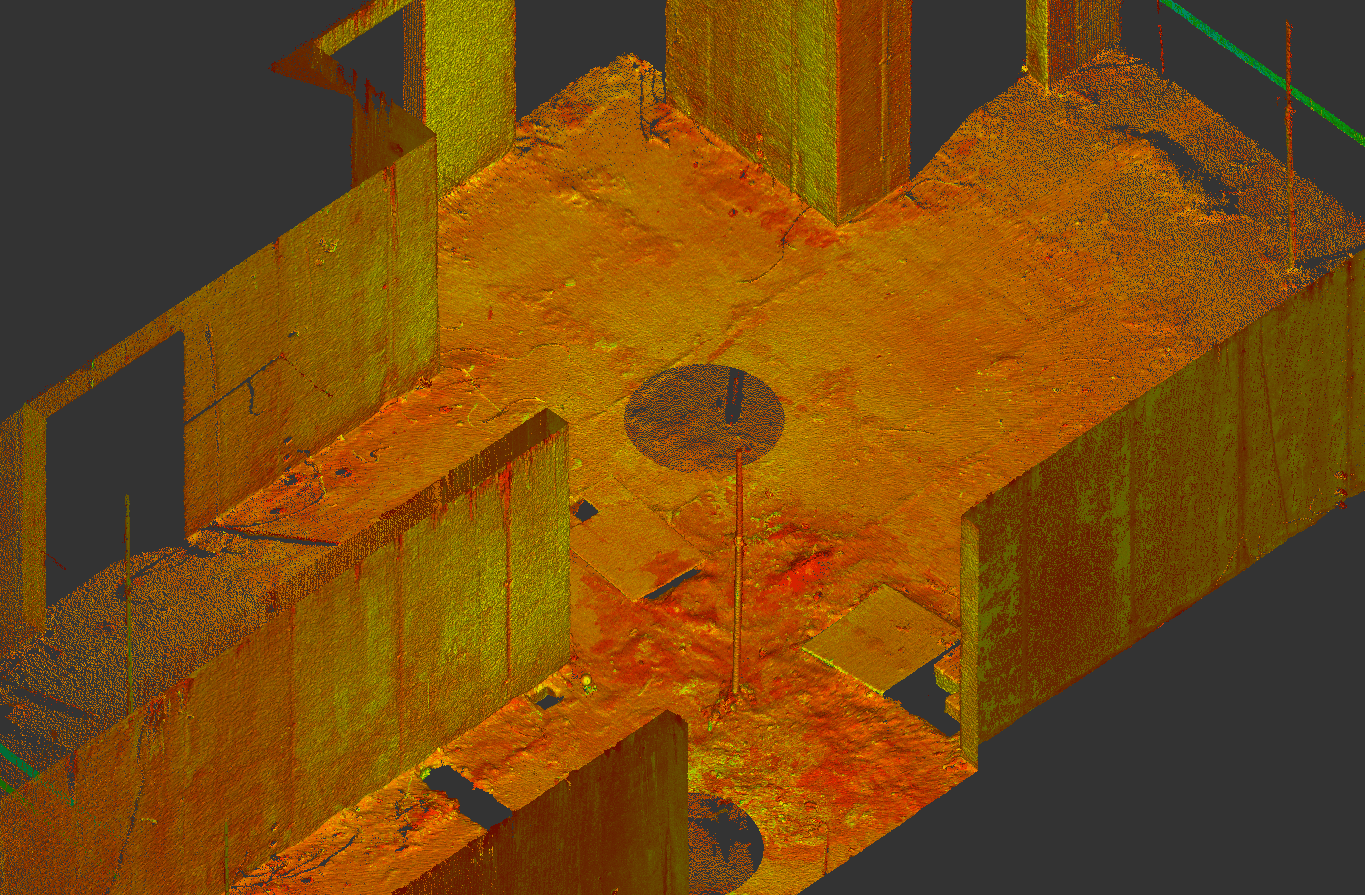

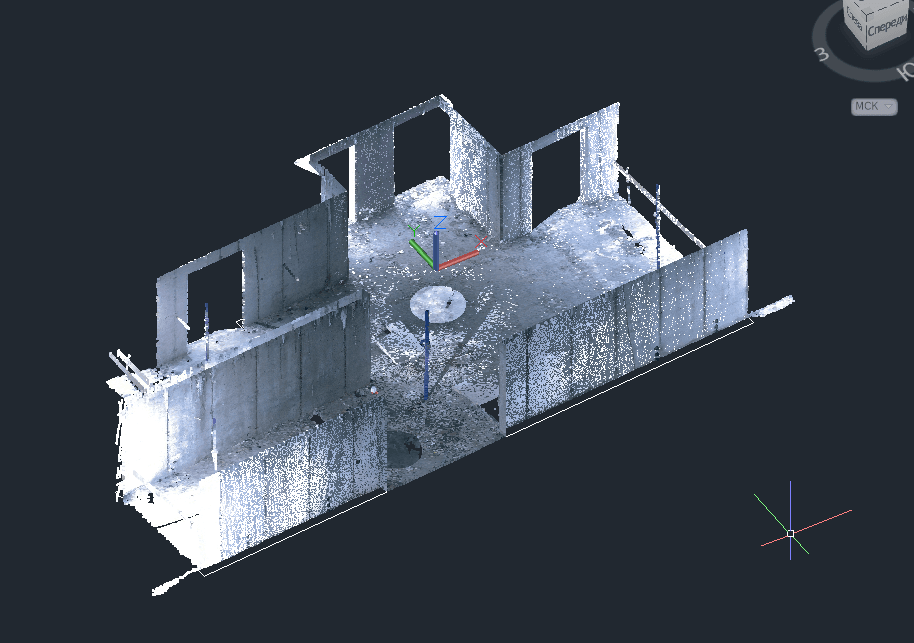

Результат проделанных работ - облака в необходимой системе координат без лишних работ по координированию геодезической опоры. В качестве геодезической опоры выступают разбивочные дюбеля установленные на самом первом этапе строительства и служат источником данных для всех следующих работ.
Исполнительная документация и 3D моделирование
#FROMSTAKEOUTTOBIM

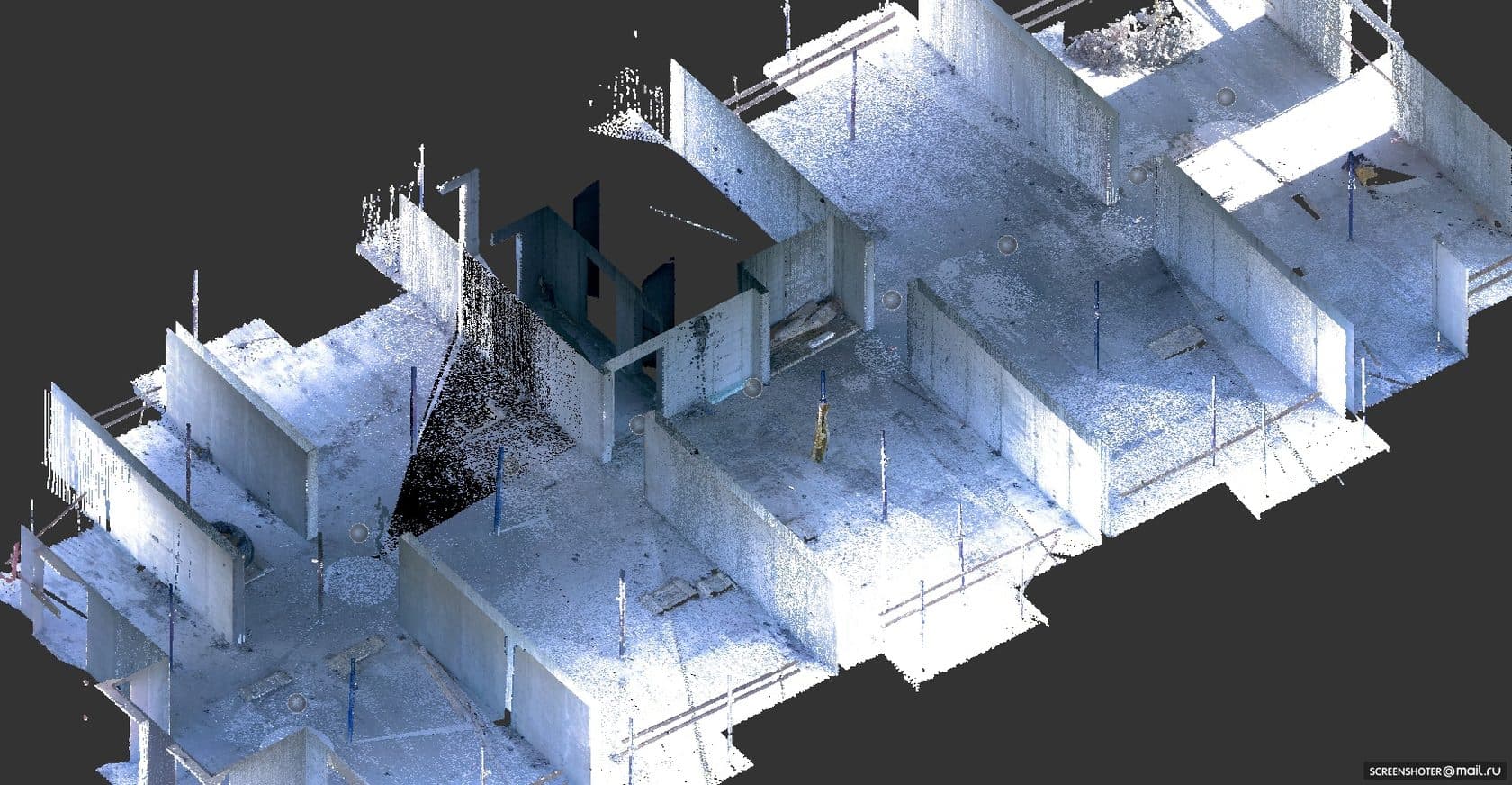

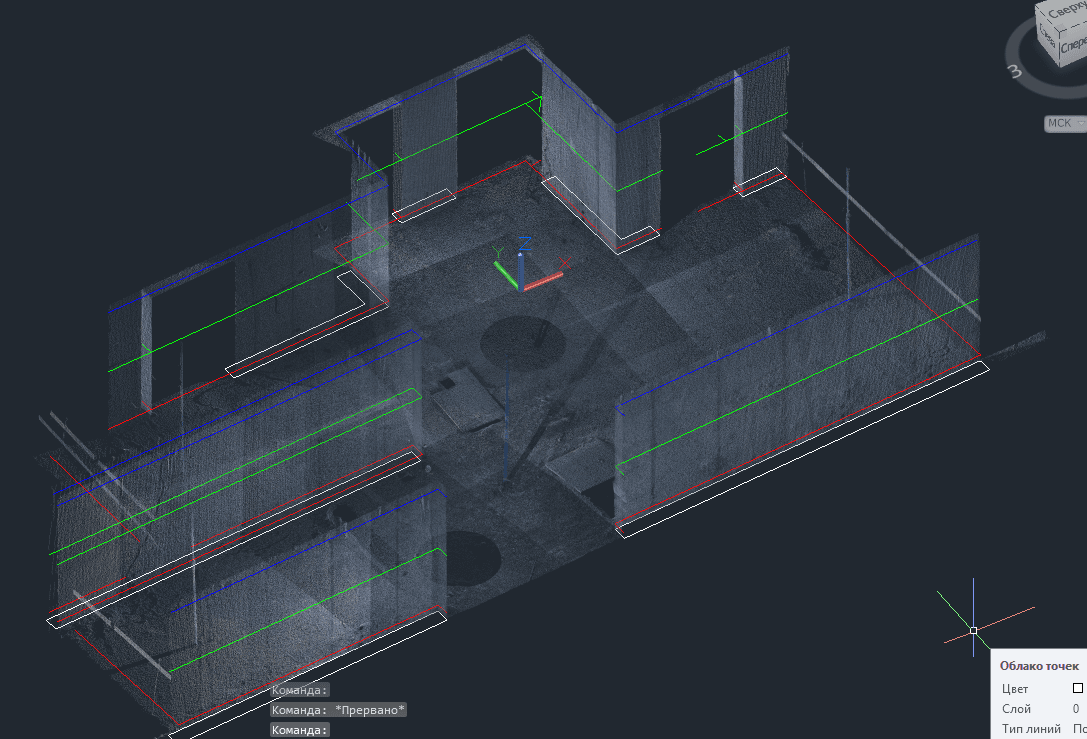

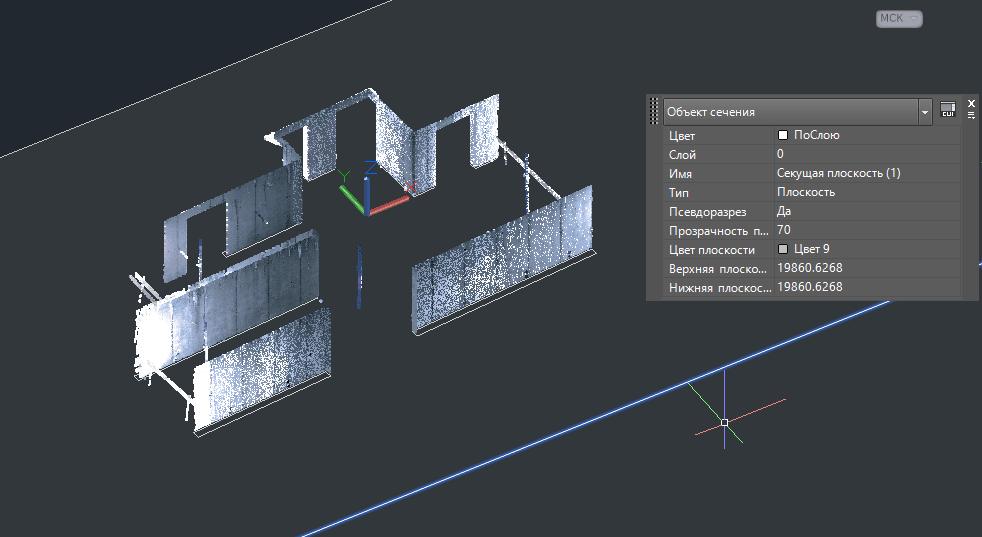

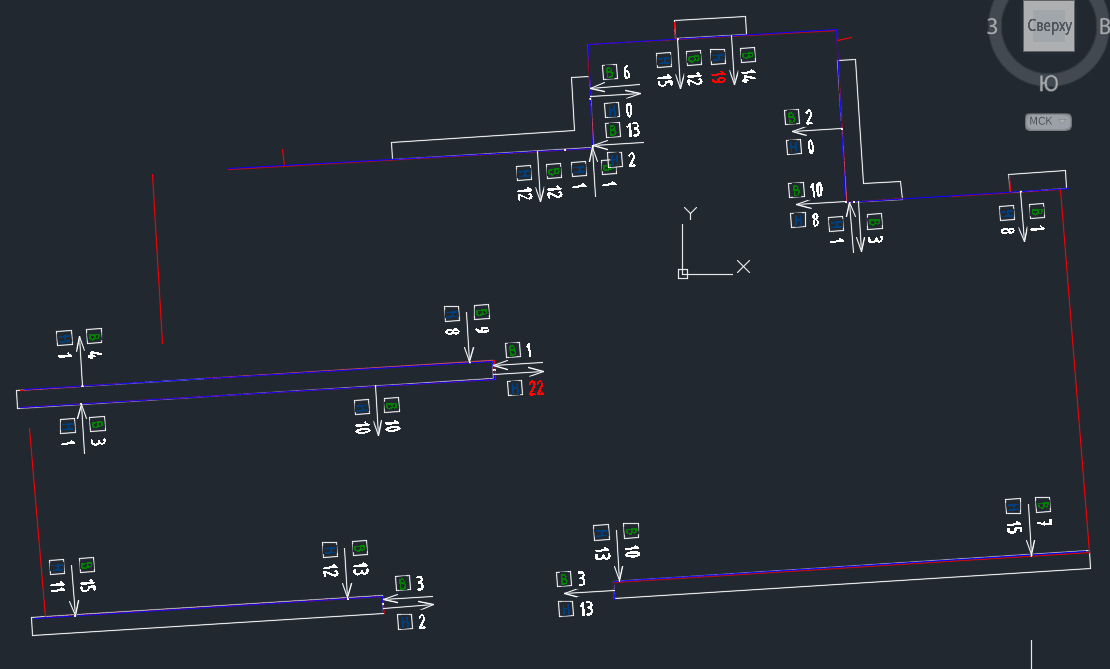

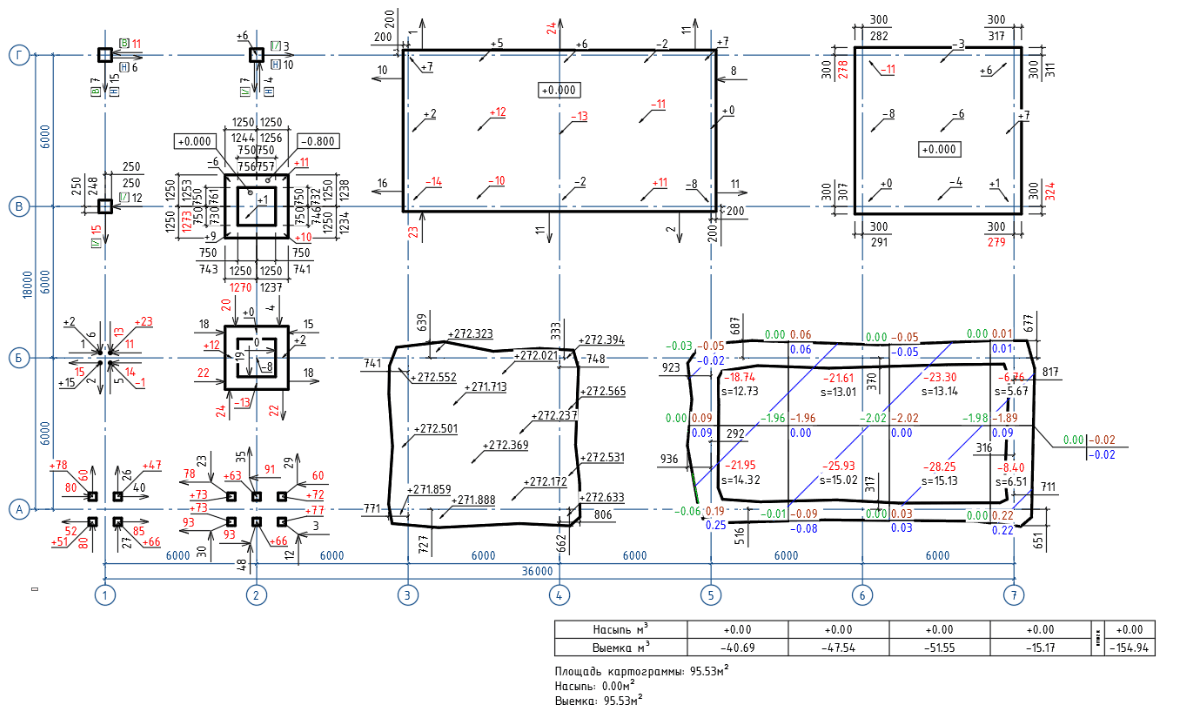

Мы прекрасно понимаем что результат работ на строительной площадке не ограничивается визуализацией. А красивые картинки и 3D модели не являются исполнительными схемами и не принимаются государственным строительным надзором. Потому вся технологи современного сопровождения строительной площадки в своих результатах сводится к двум параллельным процессам:- Быстрое и подробное создание исполнительных геодезических схем по данным лазерного сканирования- Формирование общего облака точек в системе координат объекта строительства, фиксирующего все необходимые скрытые работ, 3D модели, BIM модели и сохранение аналитических данных
24
26Кроме классических процессов очень важно то, что наличие большого объема данных позволяет пользоваться им для решения различных задач

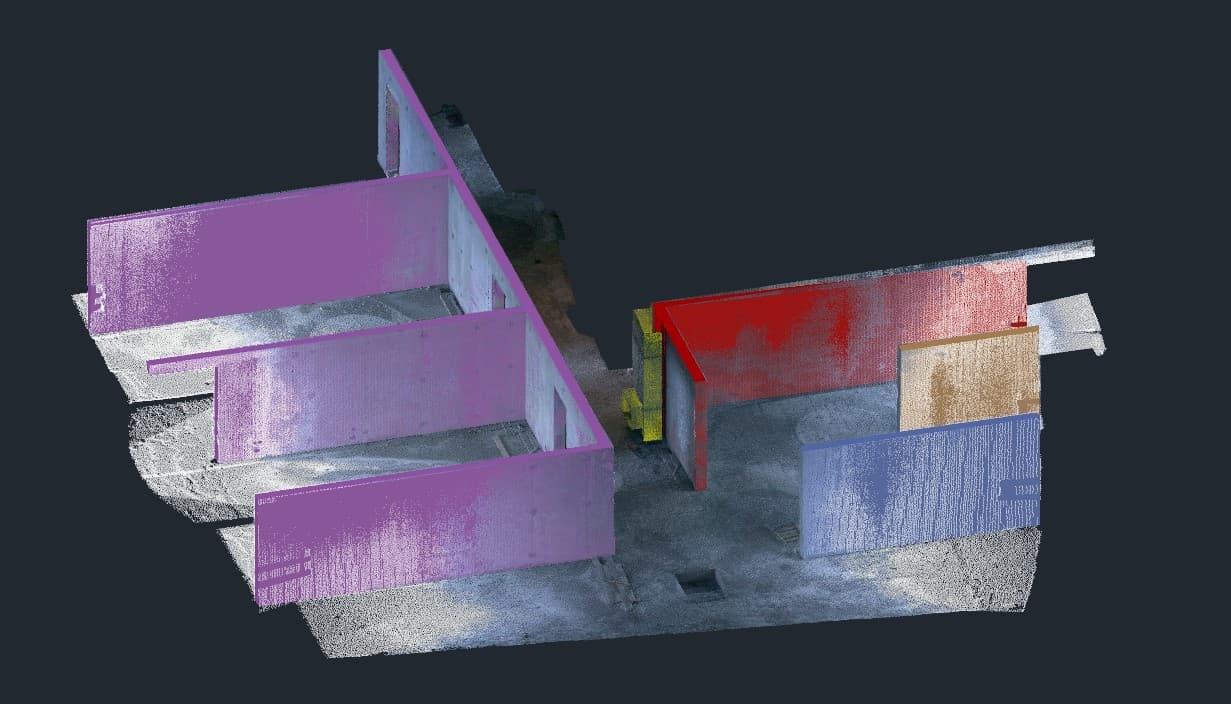

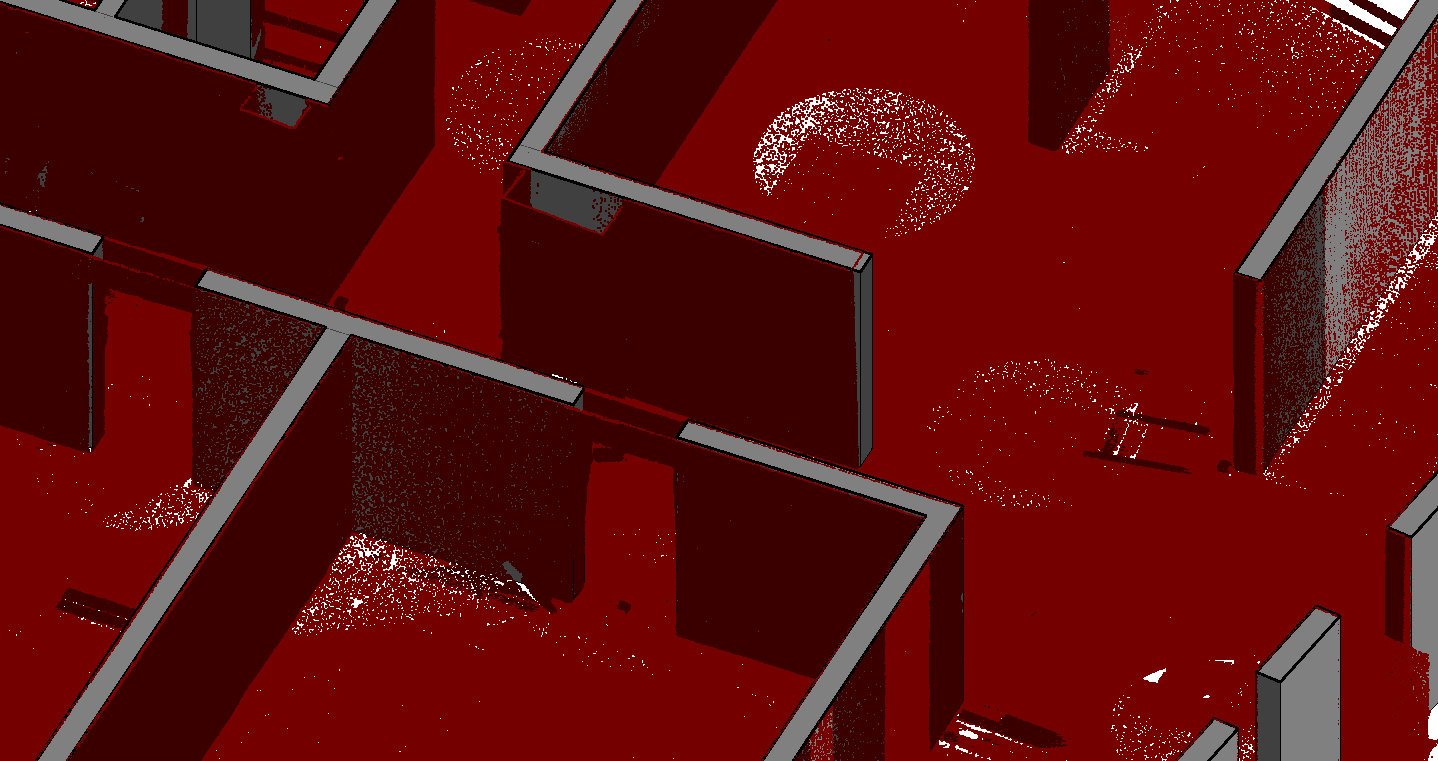

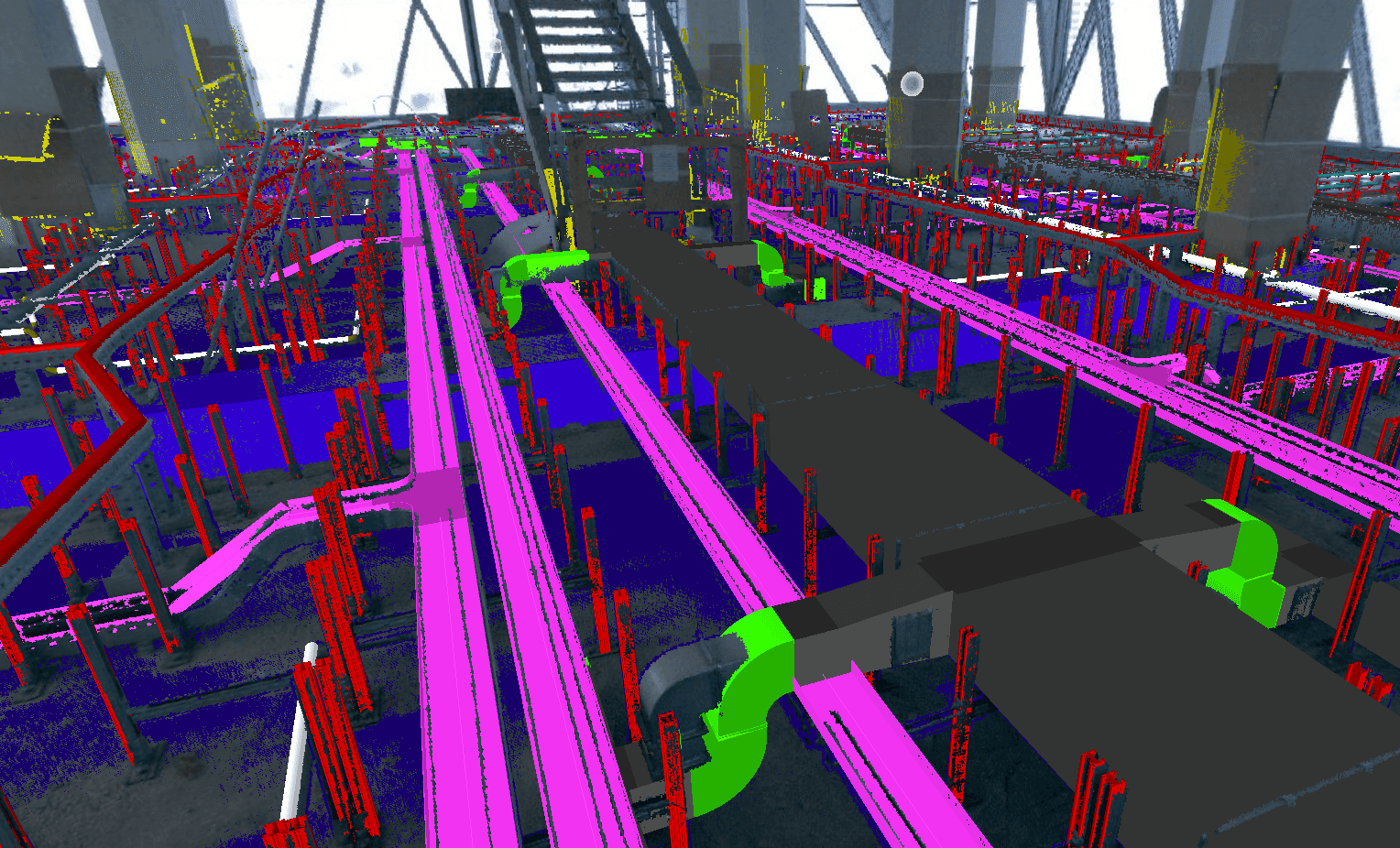

28Простой и понятных всем способ поиска коллизий между проектными и фактическими решениями, поиск ошибок и проблем, самый полный контроль производимых работ.

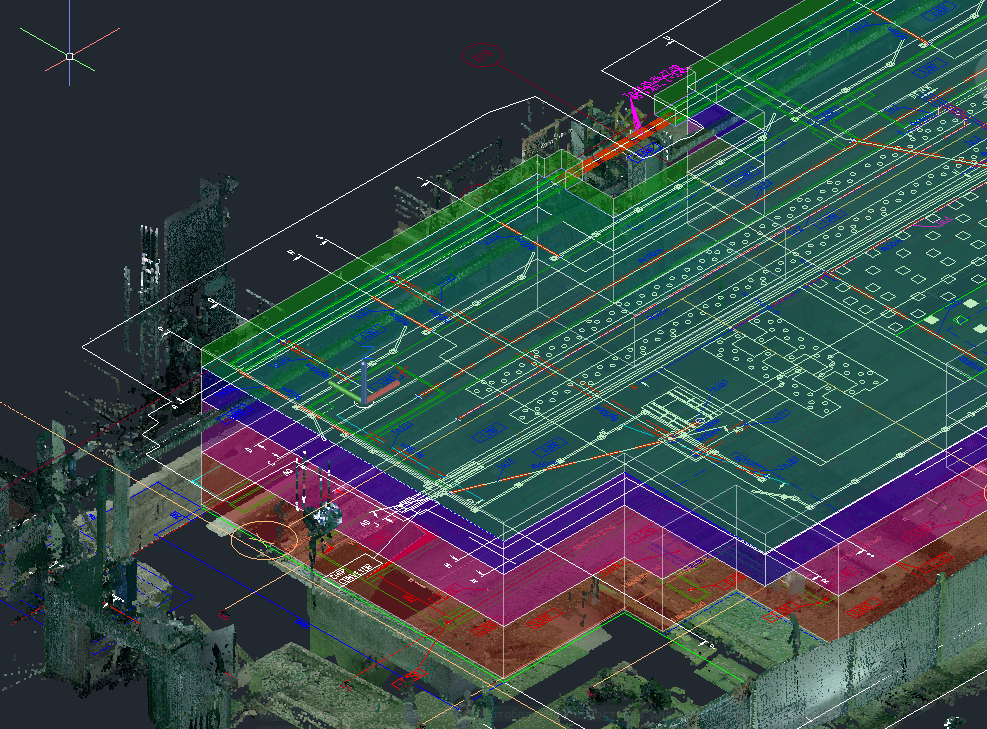

29Визуализация не только в виде цифровых данных, но и в виде наложения цифрового проекта на фотоснимки
3D моделирование, визуализация и контроль - это полезный и понятный инструмент. Но особый интерес представляет не просто моделирование, а наделение 3D объектов атрибутикой и семантикой.
Так от разбивки мы плавно перемещаемся к BIM
31По данным проектных чертежей и моделей, облака точек и аналитической информации появляется возможность не просто 3D моделирования, а именно информационного моделирования проектов.
35Мы способны не только выполнять эти работы, но и внедрять тех.процесс выполнения подобных работ. Начиная от помощи в выборе оборудования и программного обеспечения и заканчивая технологией полевых работ.
