Промышленное предприятие

Производство работ по топографической съемке в 2023 году выстроено следующими этапами:

Для оптимизации производства работ мы используем комплексный подход к сбору данных, это:

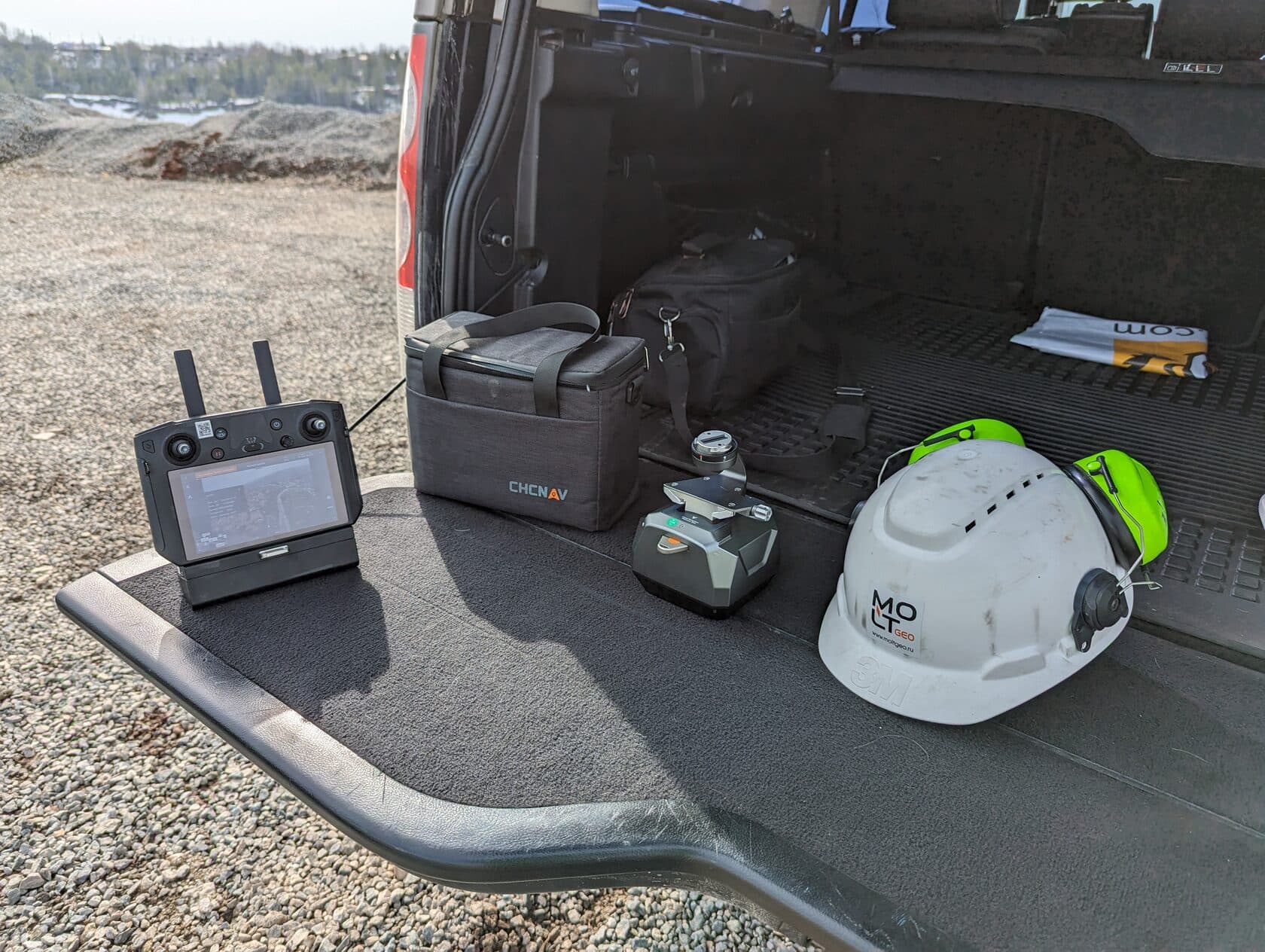

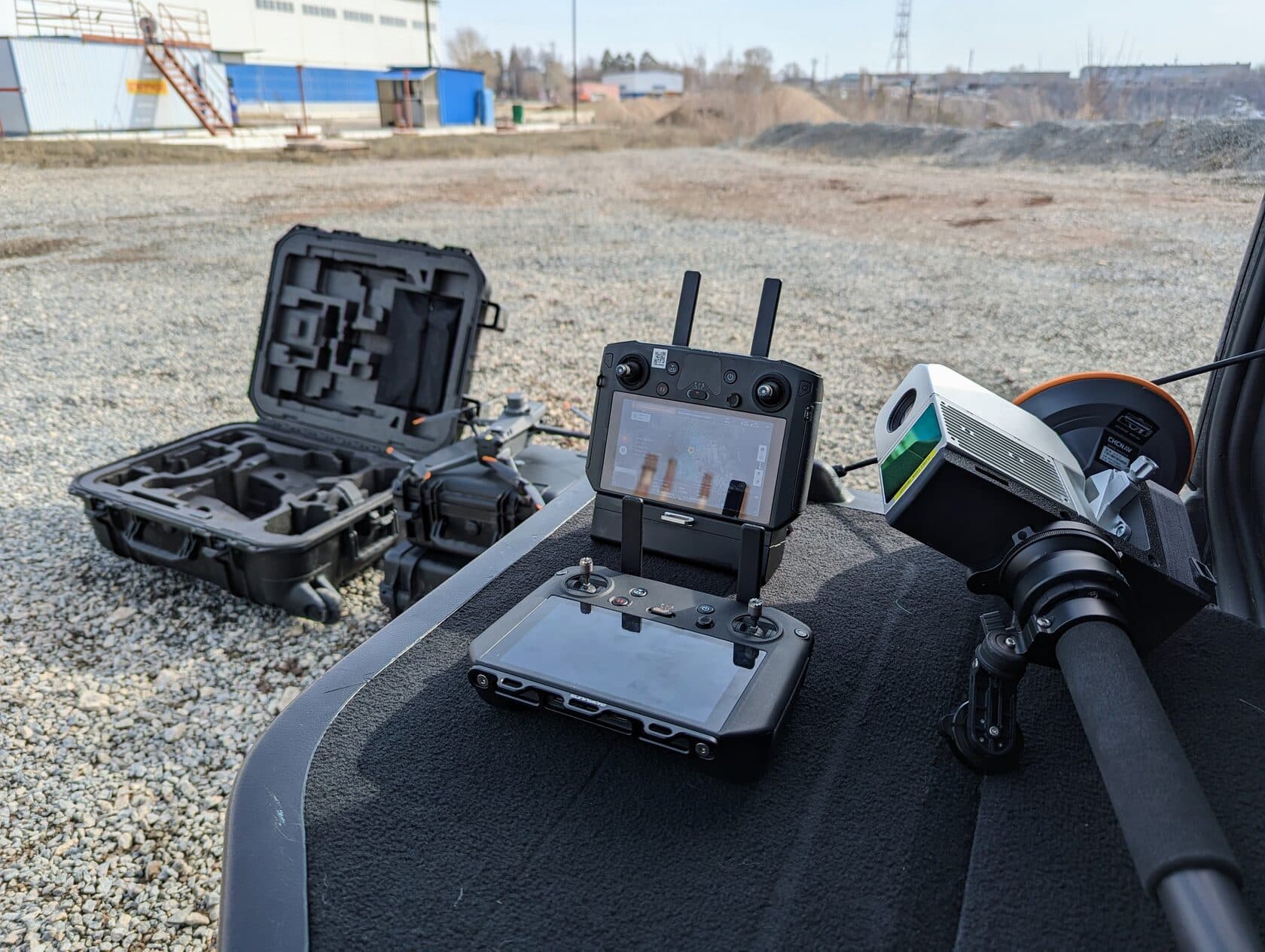

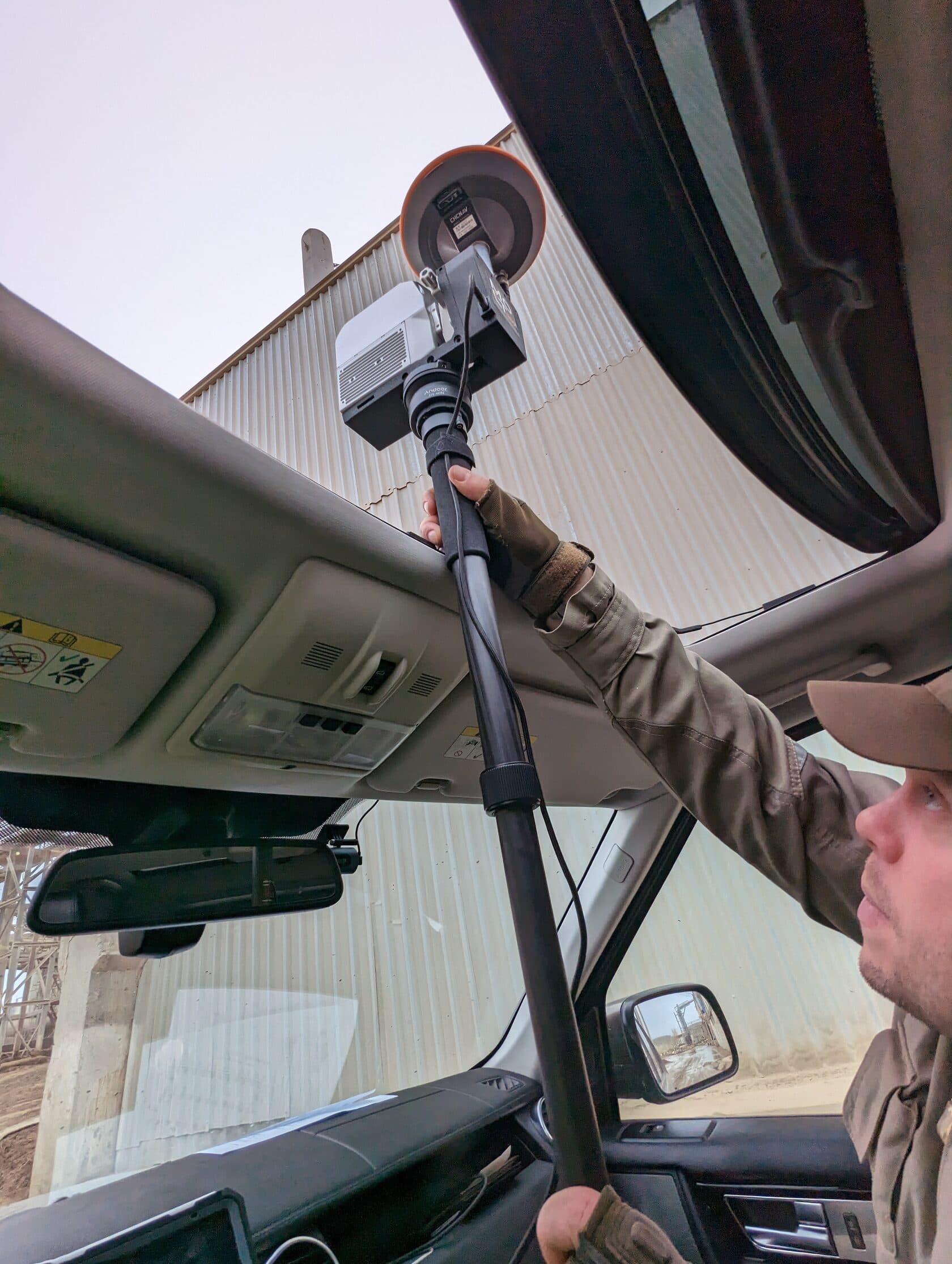

- МЛС (мобильное лазерное сканирование) с применением CHCNav AlphaAir450 с рук, рюкзака или автомобиля, для сбора информации быстро, с близкого расстояния и в местах где полеты проводить не разрешают.

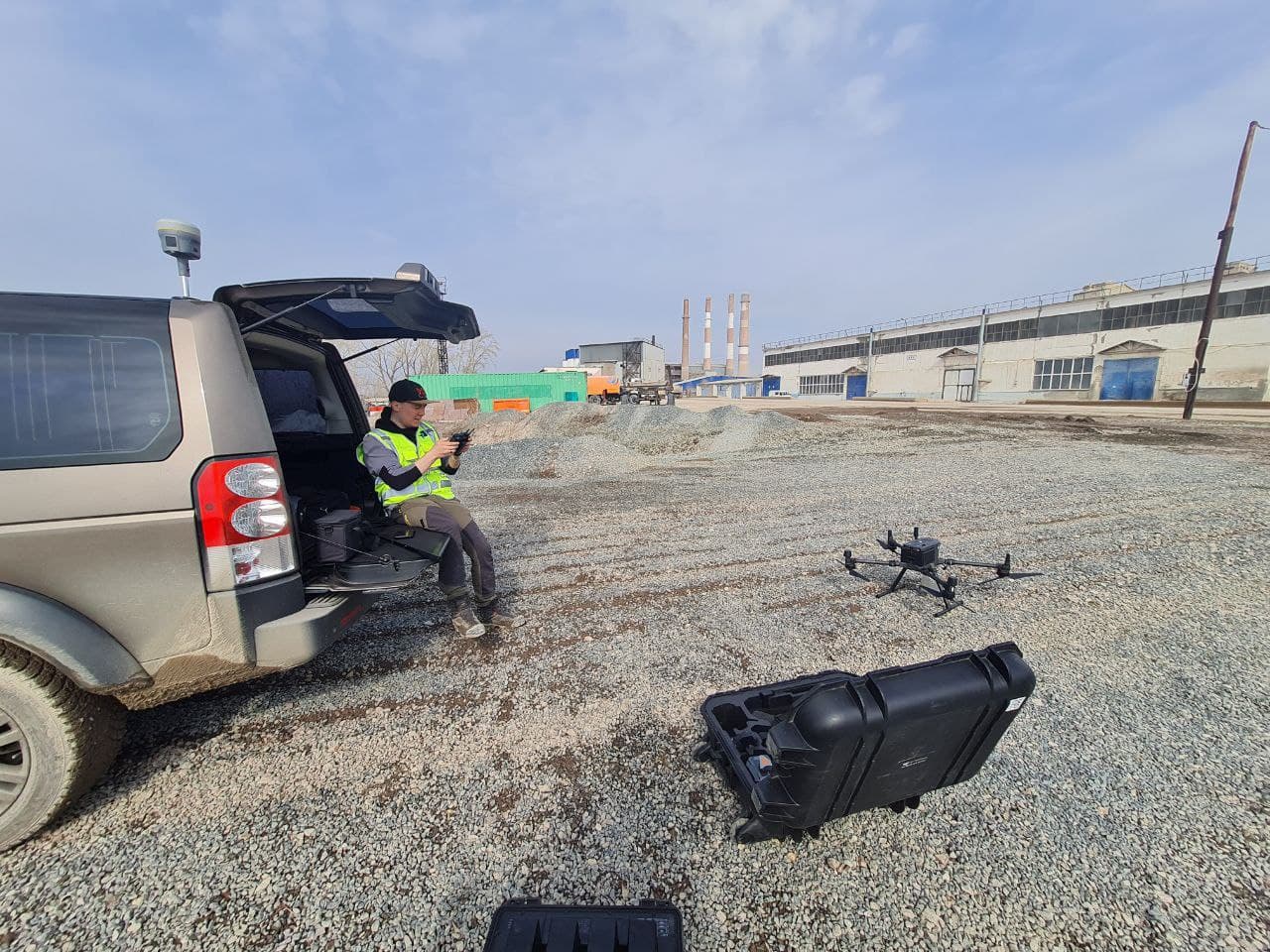

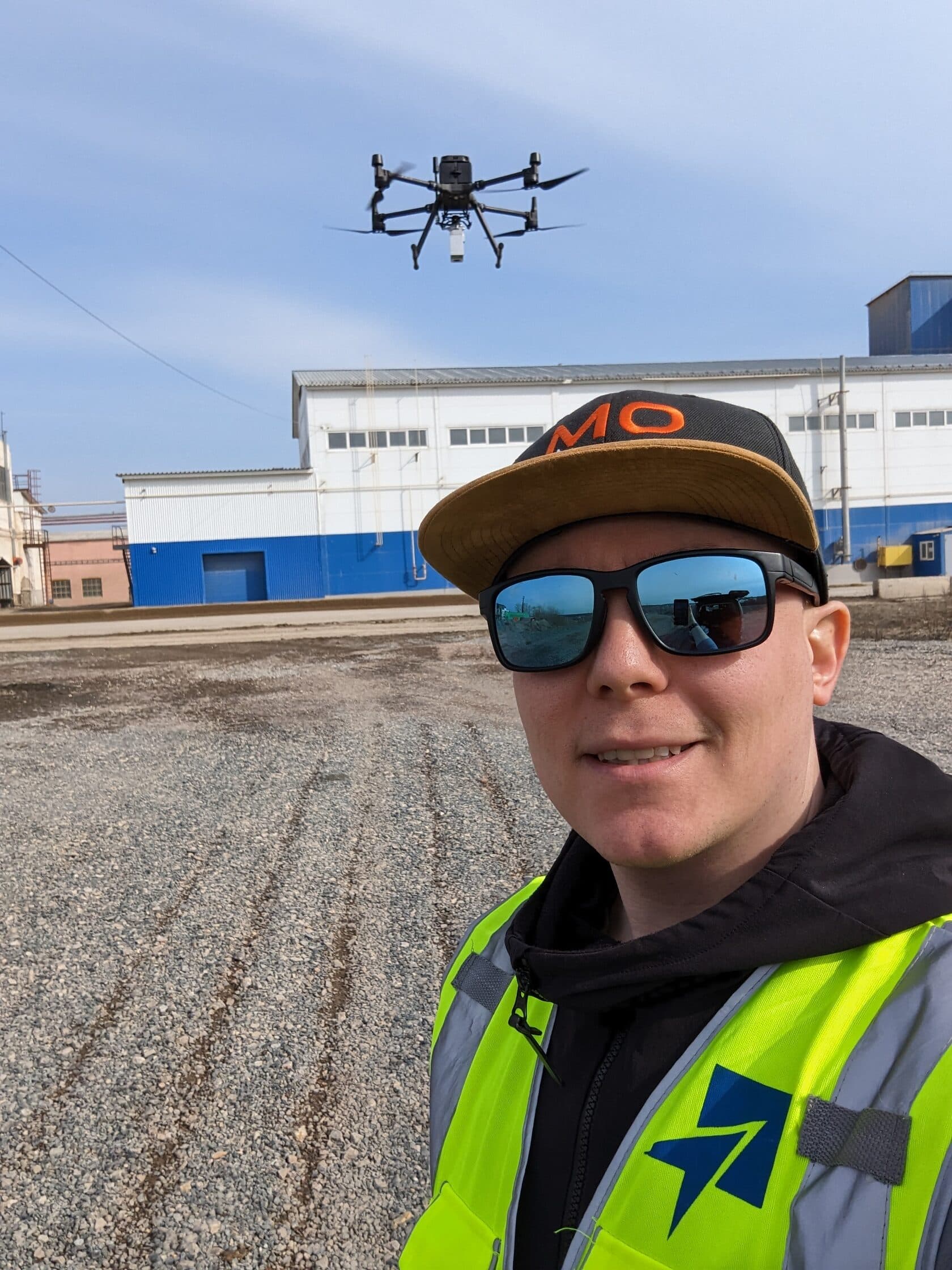

- ВЛС (воздушное лазерное сканирование) с тем-же AA450 и DJI Matrice M300 применяется там где большая растительность, и необходимо быть уверенным в отметках рельефа под ней.

- АФС (аэрофотосъемка) используется DJI Matrice M300 + CHCNav C30 камера для перспективной съемки, с 5-ю объективами и возможностью за один полет сделать 8000 снимков, что позволяет получить очень детальную 3D модель любой площадки, учитывая закрываемую за один полет площадь в 1 км2. Для более компактных работ DJI Mavic 3 Enterprise RTK который тоже имеет oblique режим фотографирования.

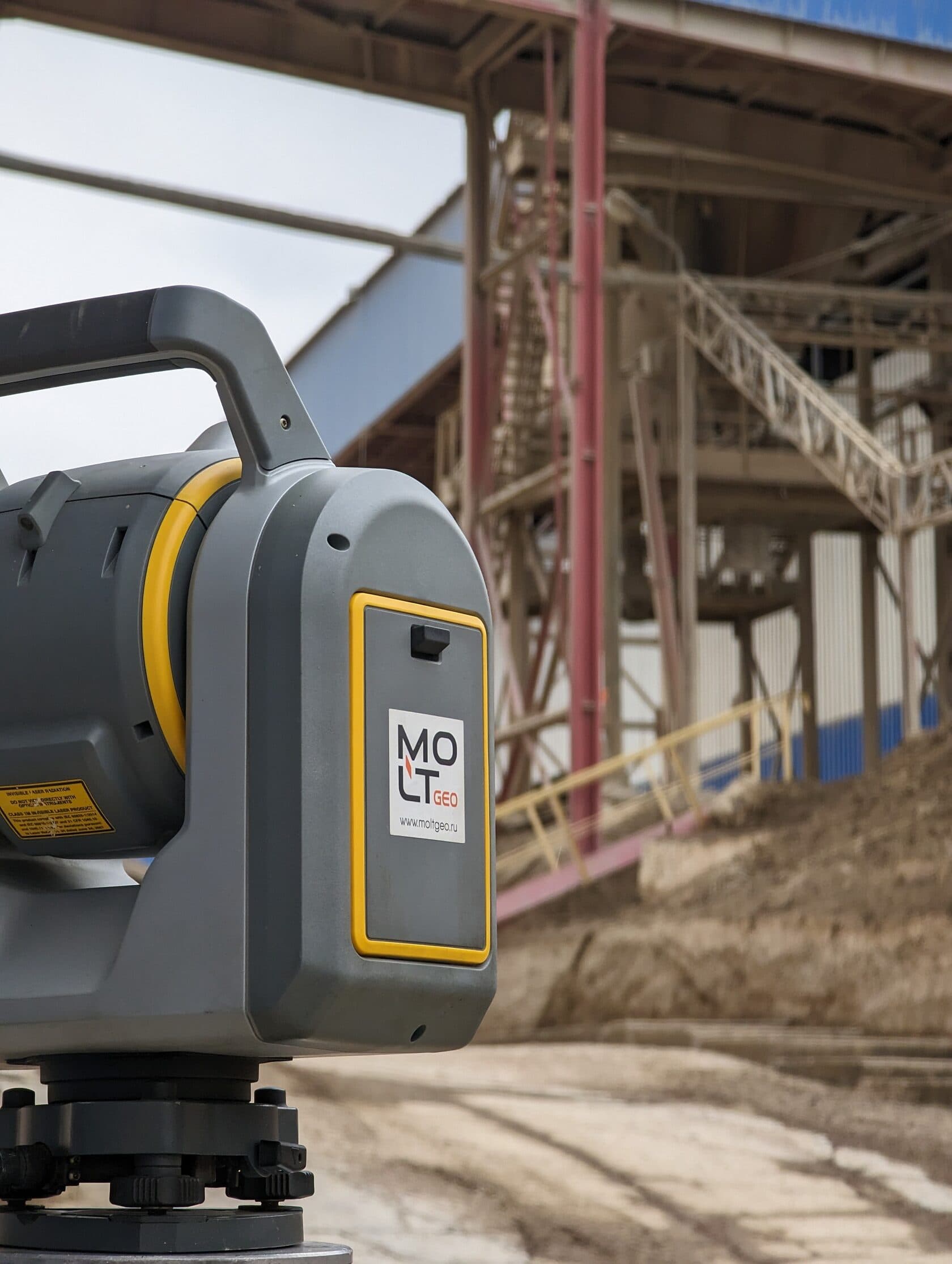

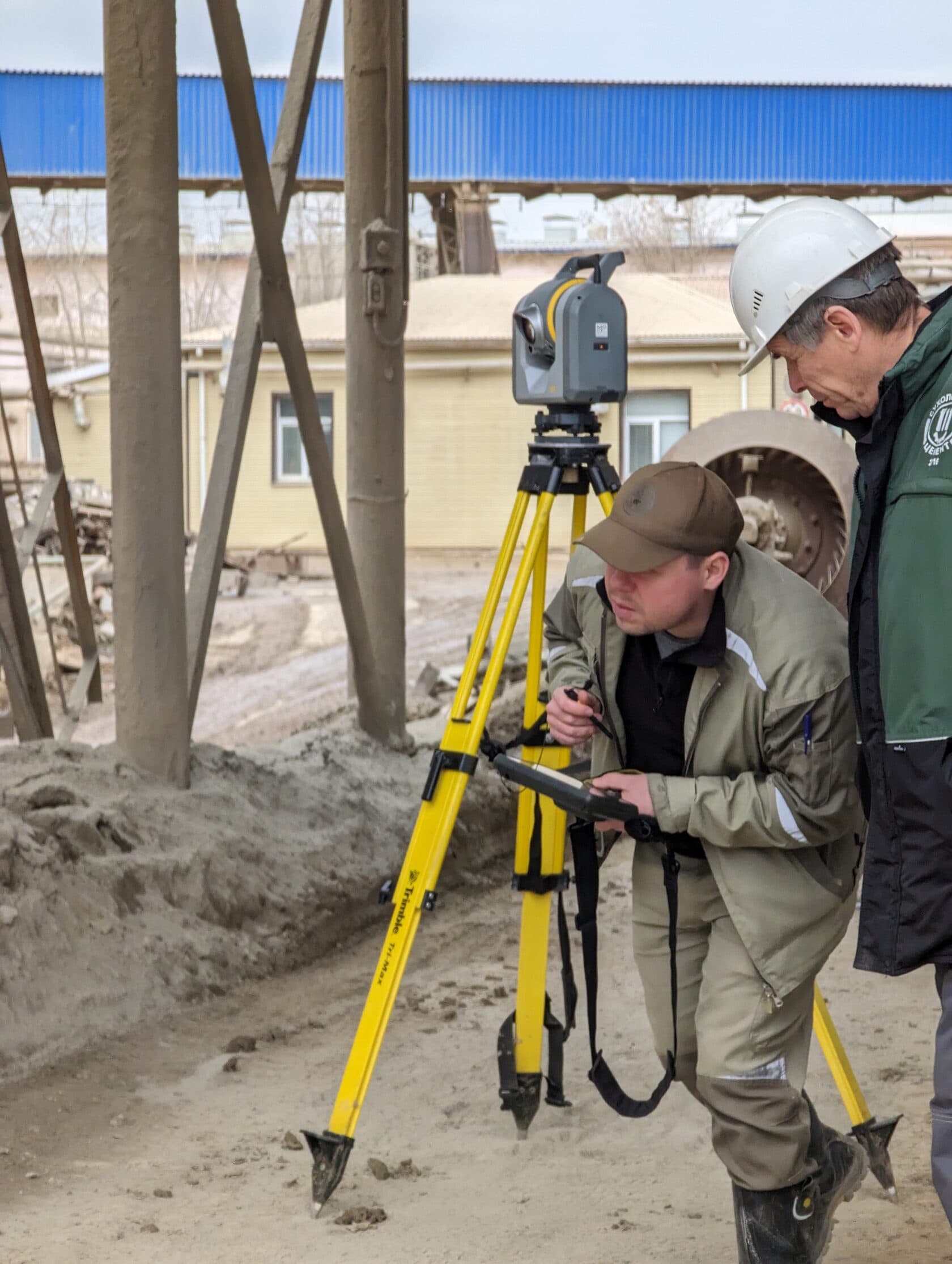

- НЛС (наземное лазерное сканирование) с применением сканеров Trimble SX10 и X7 безупречно дополняют точными данными общую модель площадки там, где ГНСС сигнал не позволяет получить информацию другими быстрыми методами.

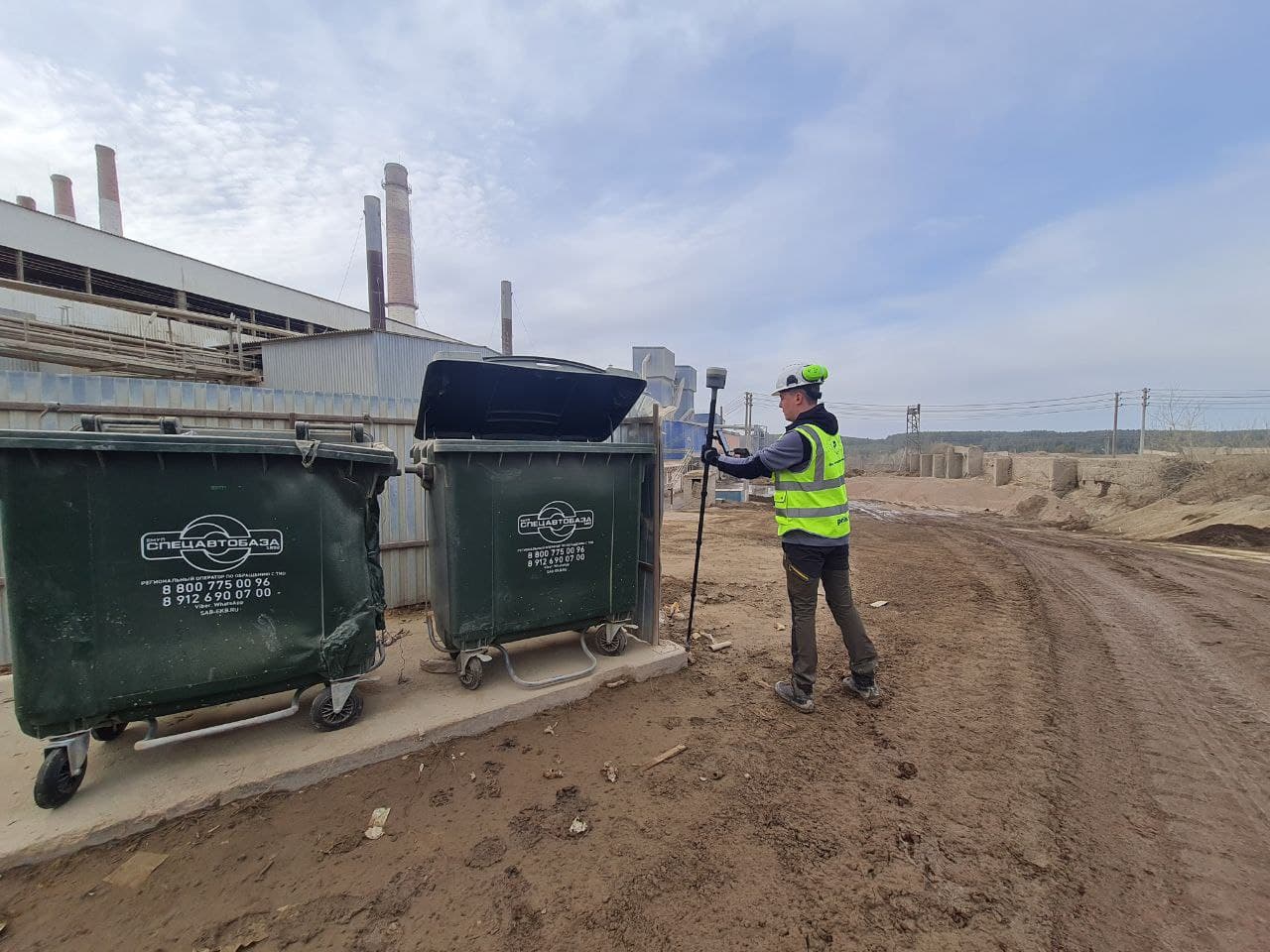

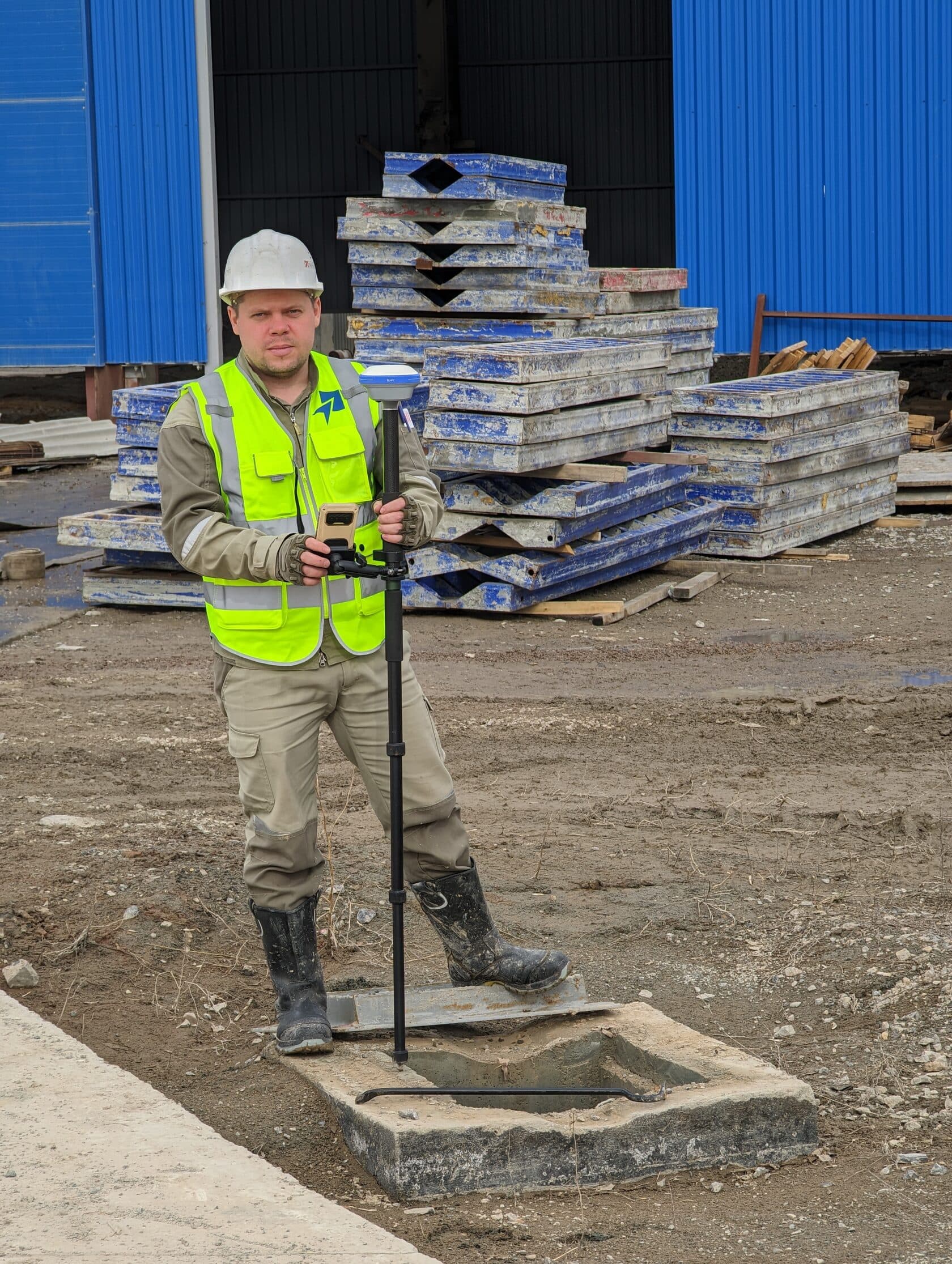

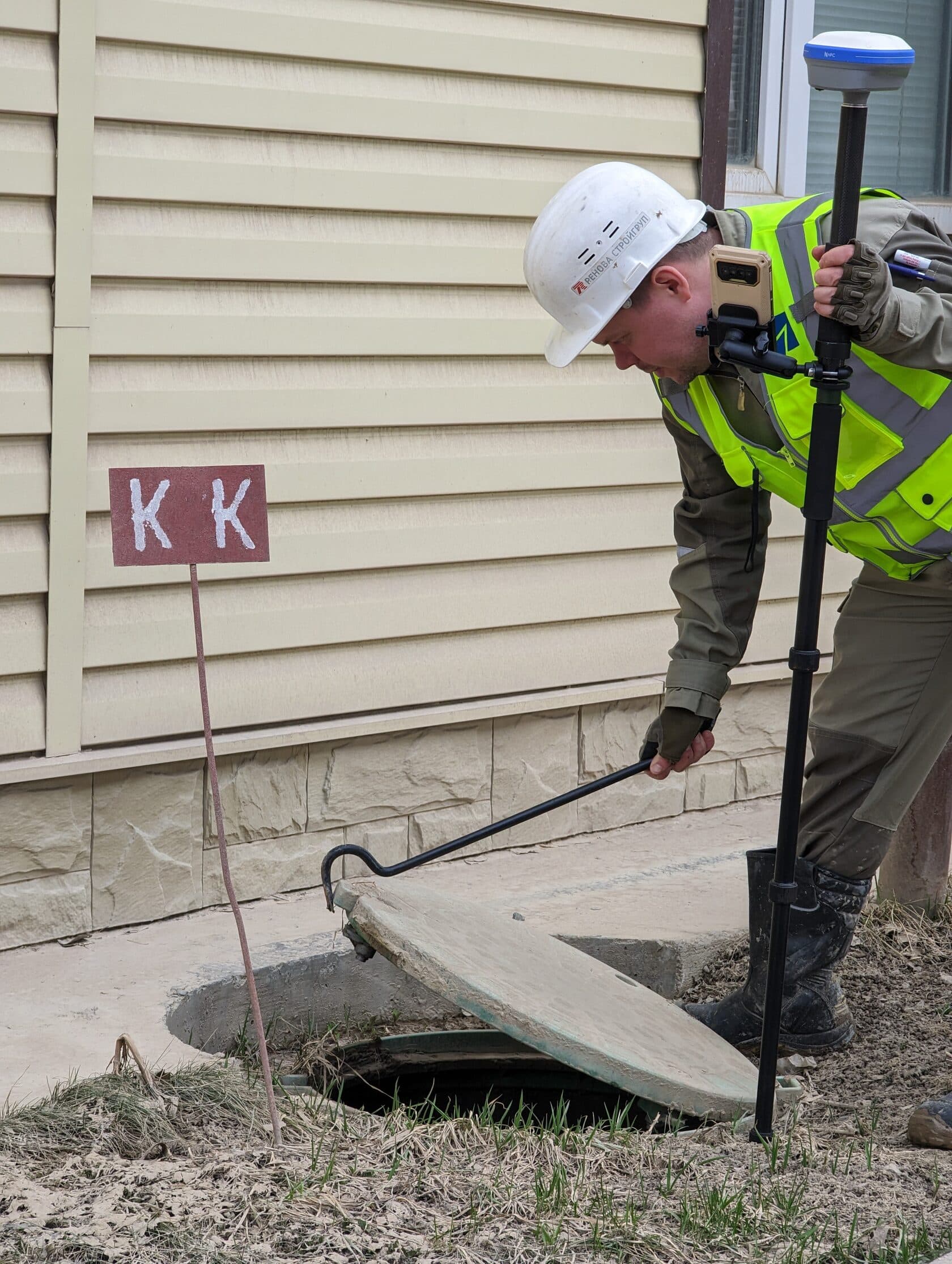

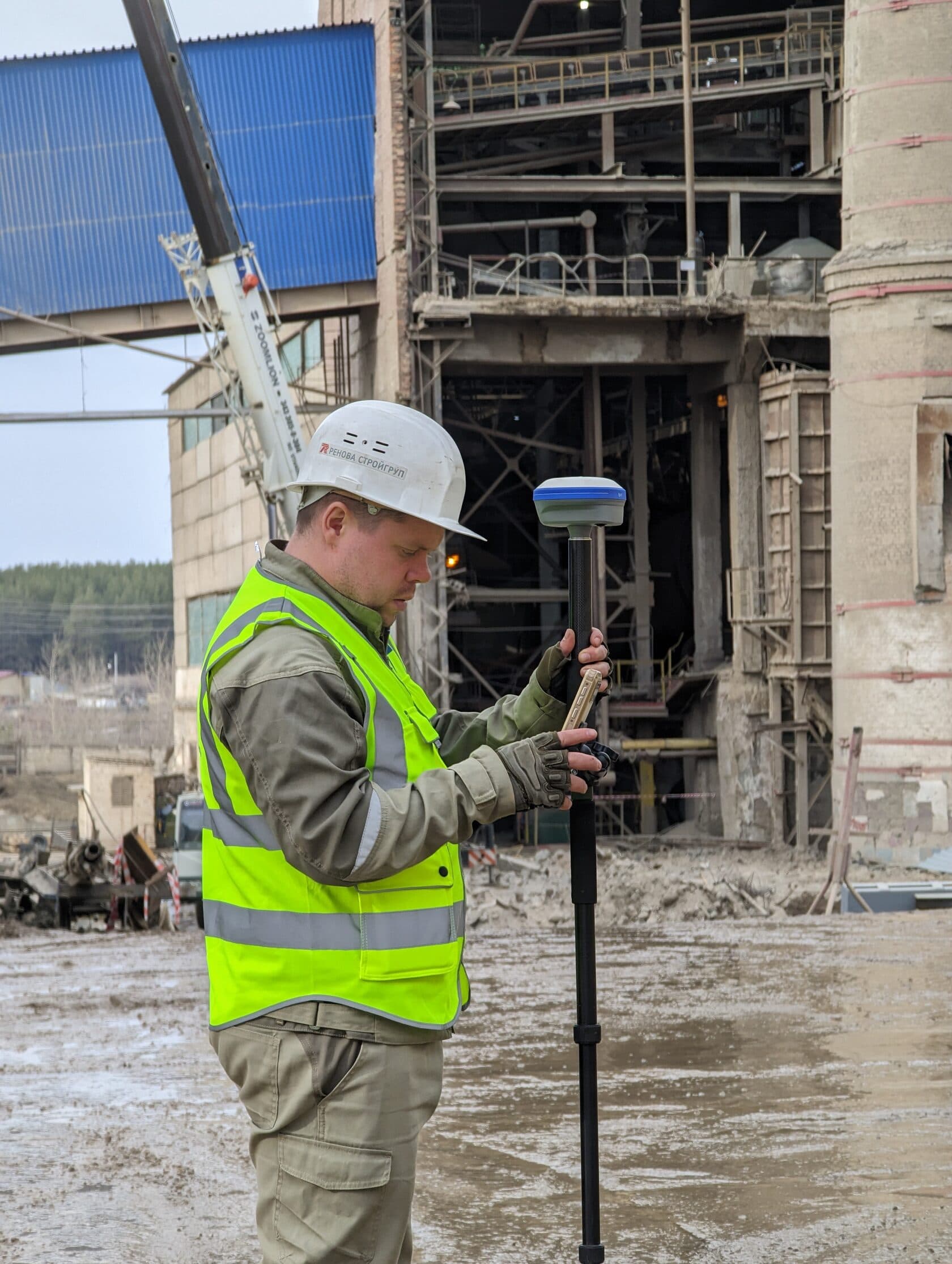

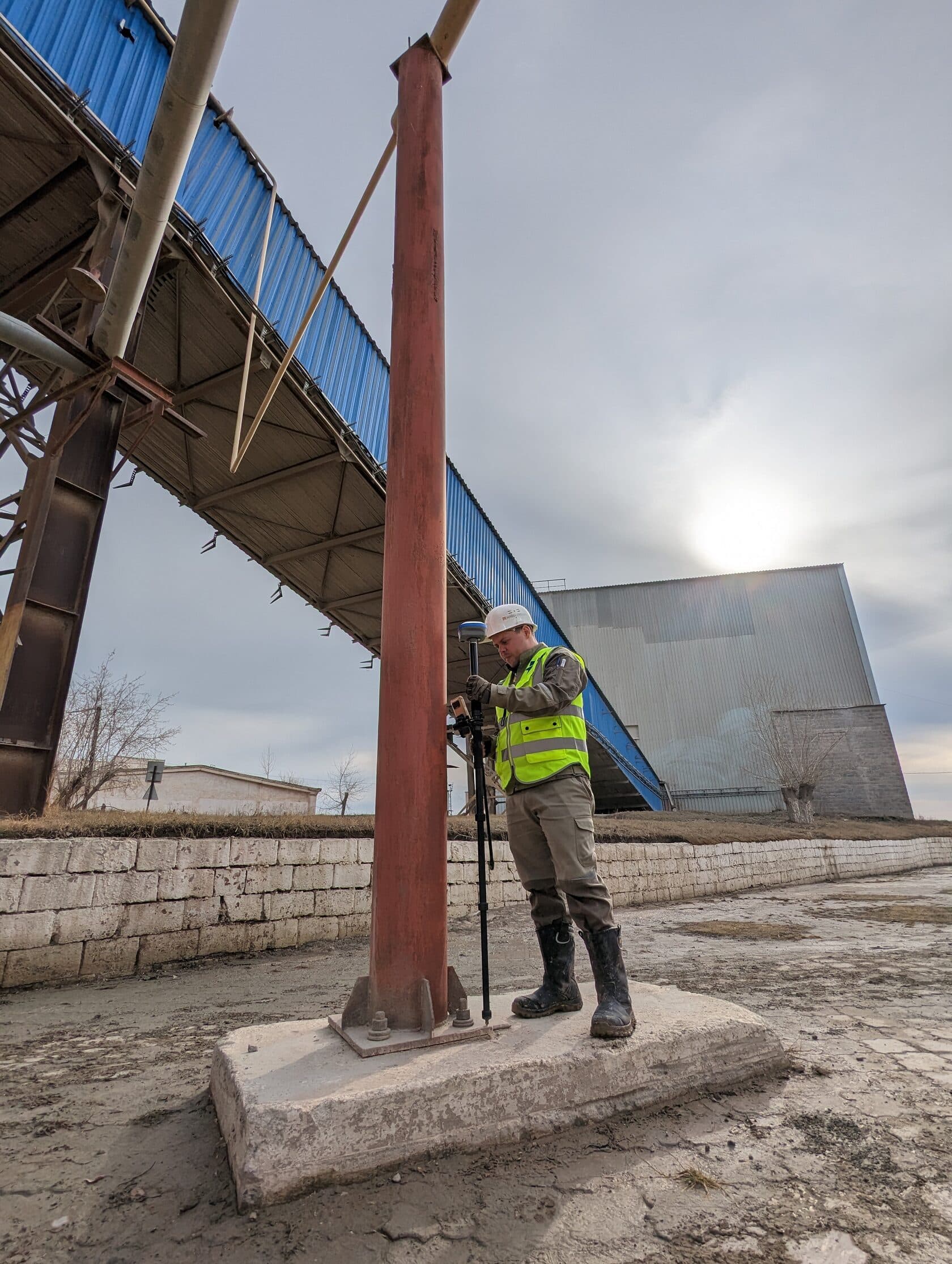

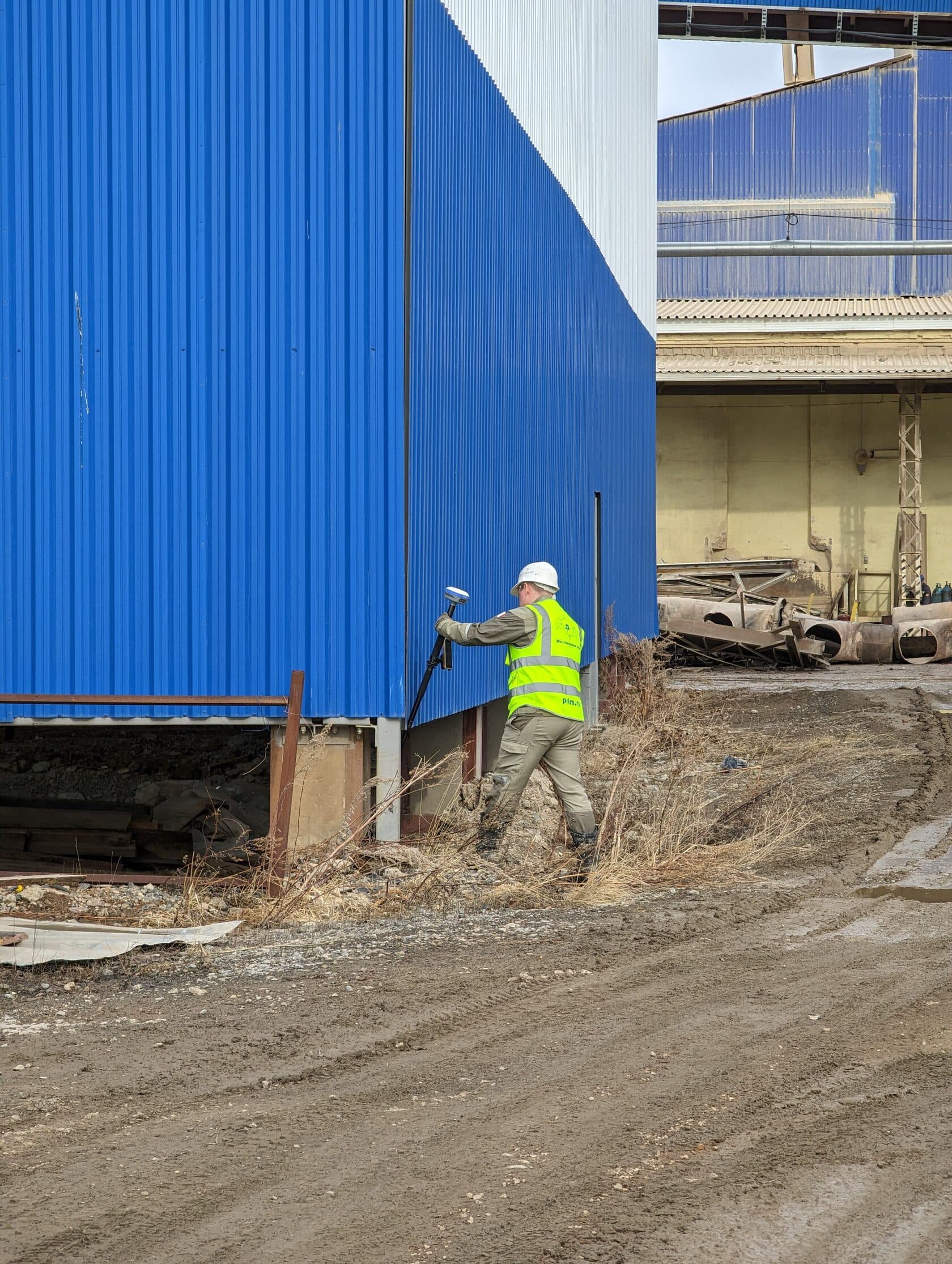

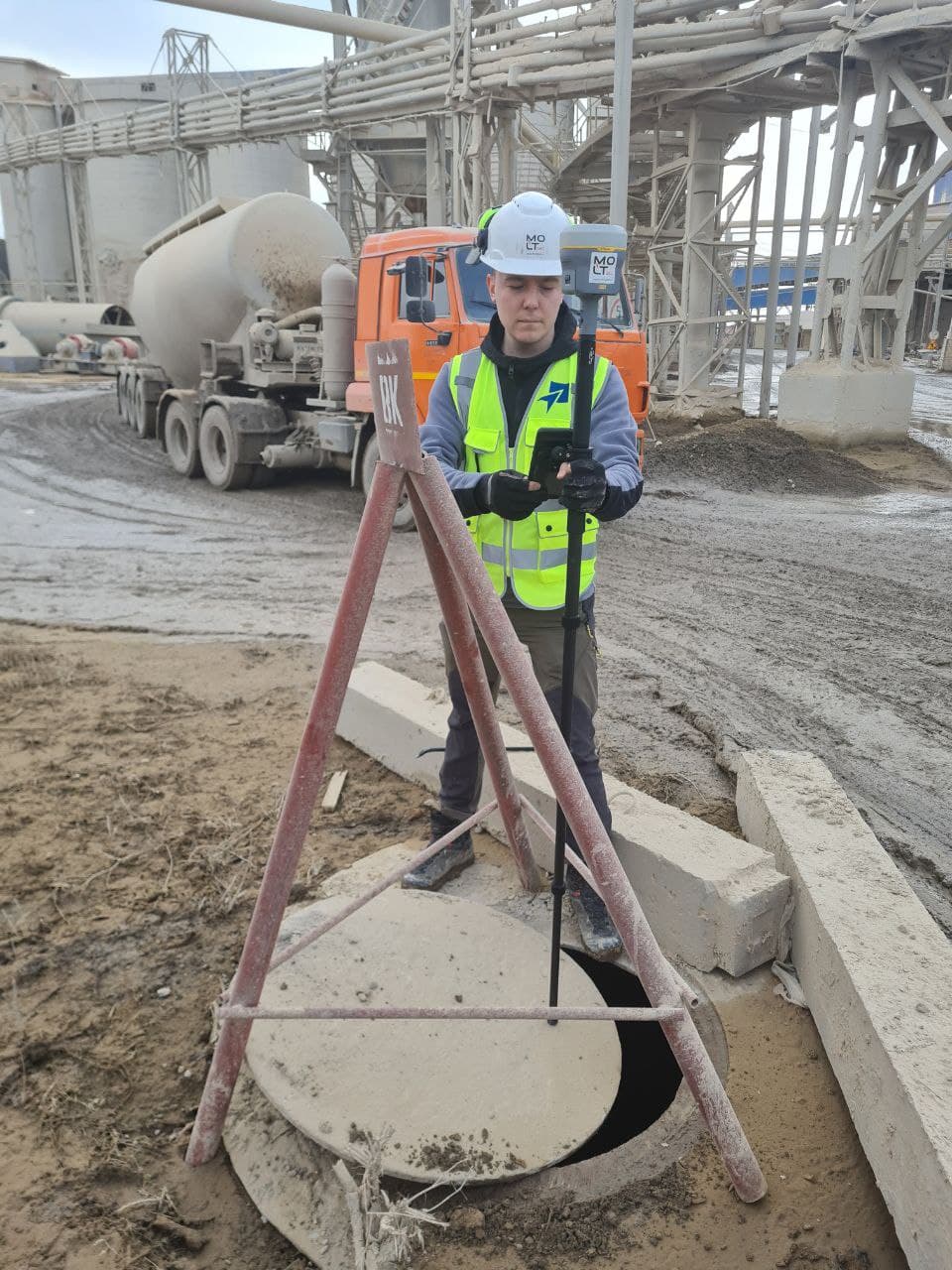

Все эти современные технологии и устройства, упрощающие сбор полевых данных не отменяют необходимости иметь при себе классическое геодезическое оборудование и постоянно им пользоваться Технологические новинки только дополняют возможности современного геодезиста и скорость получения готового результата - технических отчетов, планов, моделей.

Скорость проведения полевых работ заметно увеличивается, однако сложность и требования к переработке этих данных возрастают в геометрической прогрессии. Получая всю информацию разом - приходится её структурировать, выбирать необходимые методы для обработки и правильно пользоваться каждым из источников данных.

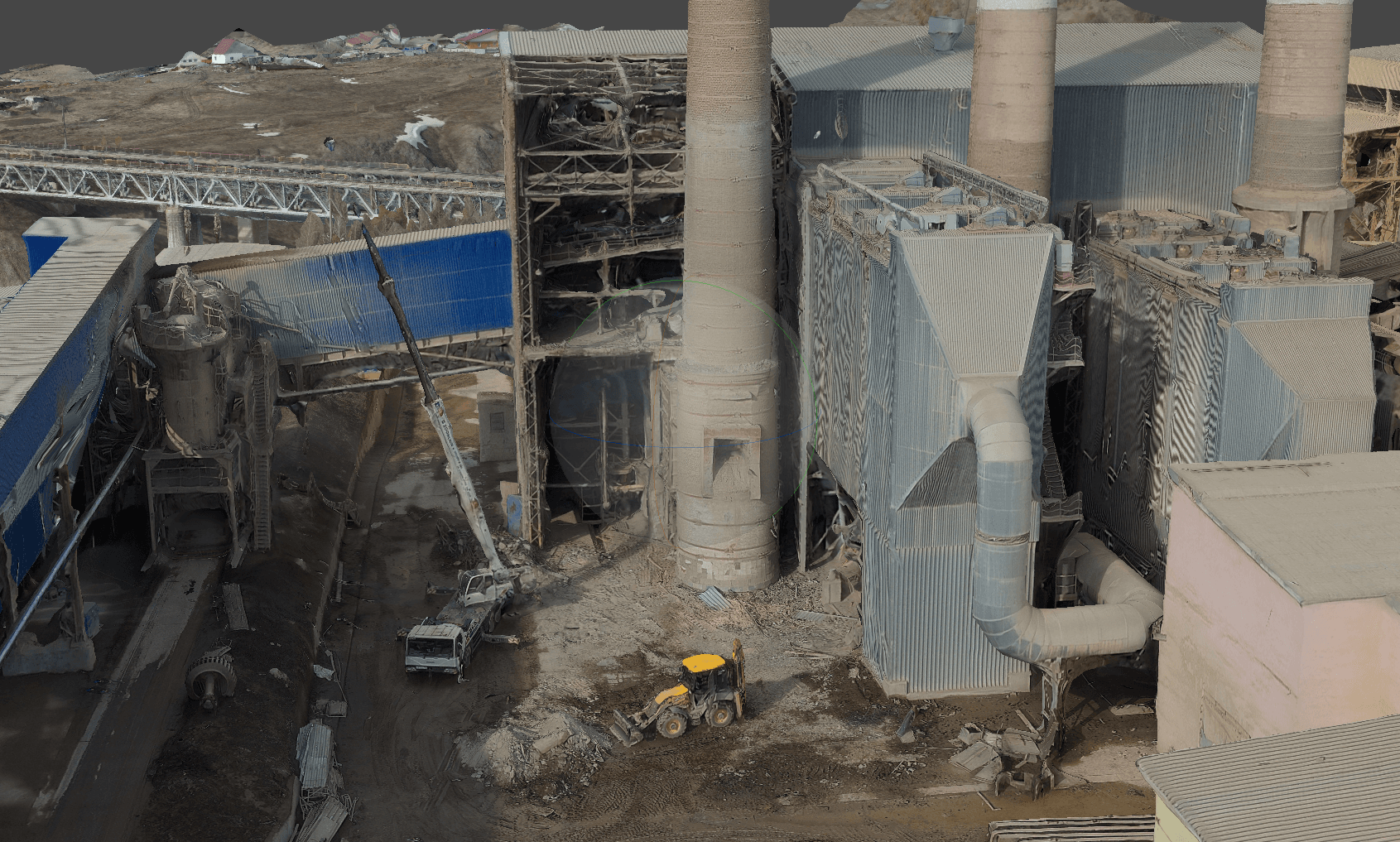

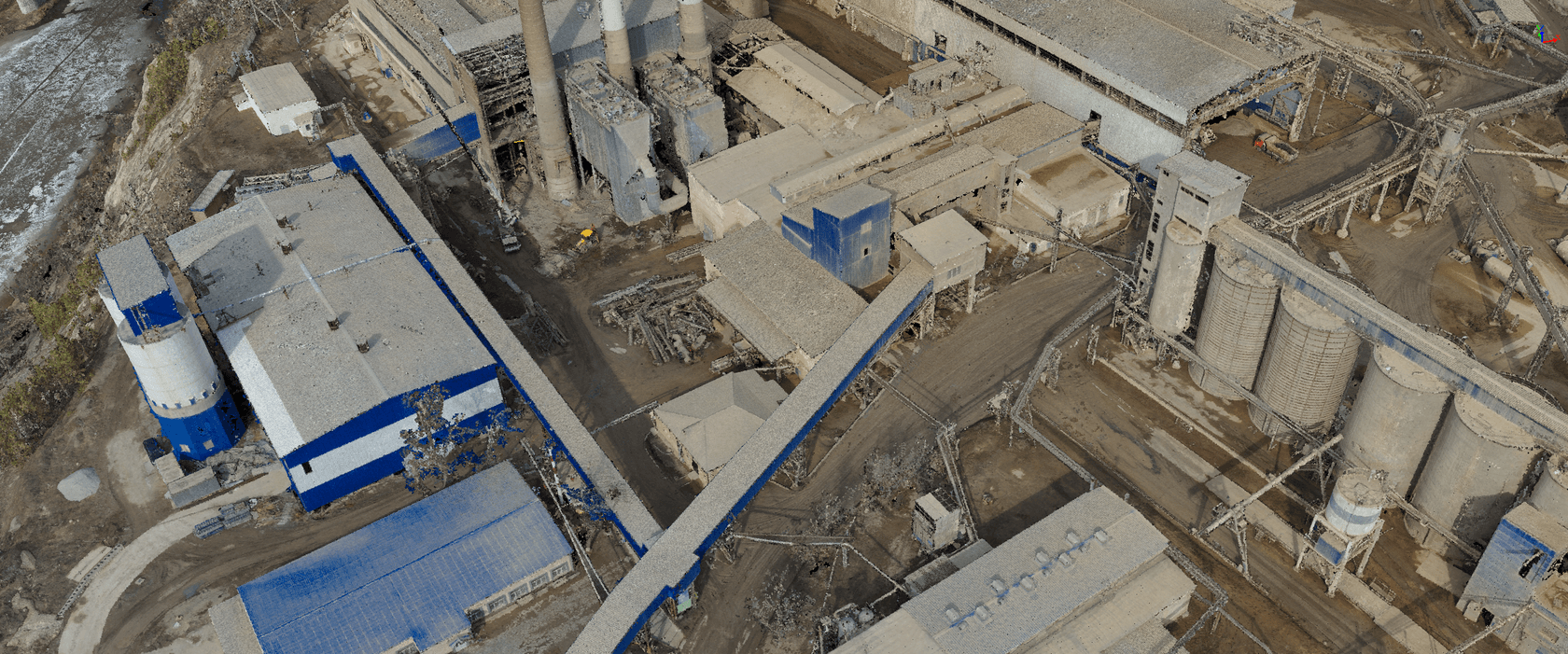

Облако точек получаемое при помощи АФС и перспективной камеры CHCNav C30 и обработкой данных цифровой фотограмметрии в Agisoft Metashape

Облако точек получаемое при помощи CHCNav AlphaAir450 используемом в виде МЛС после проезда на машине и прогулки пешком

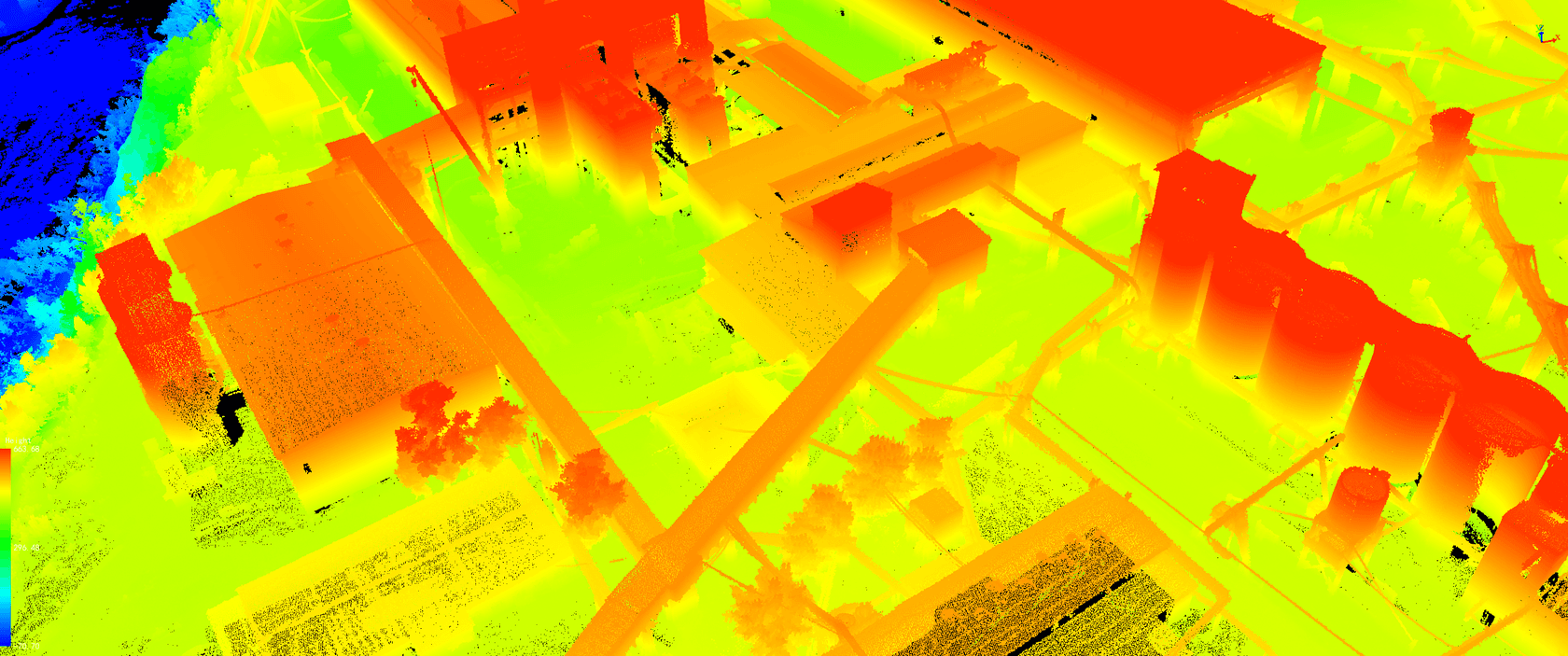

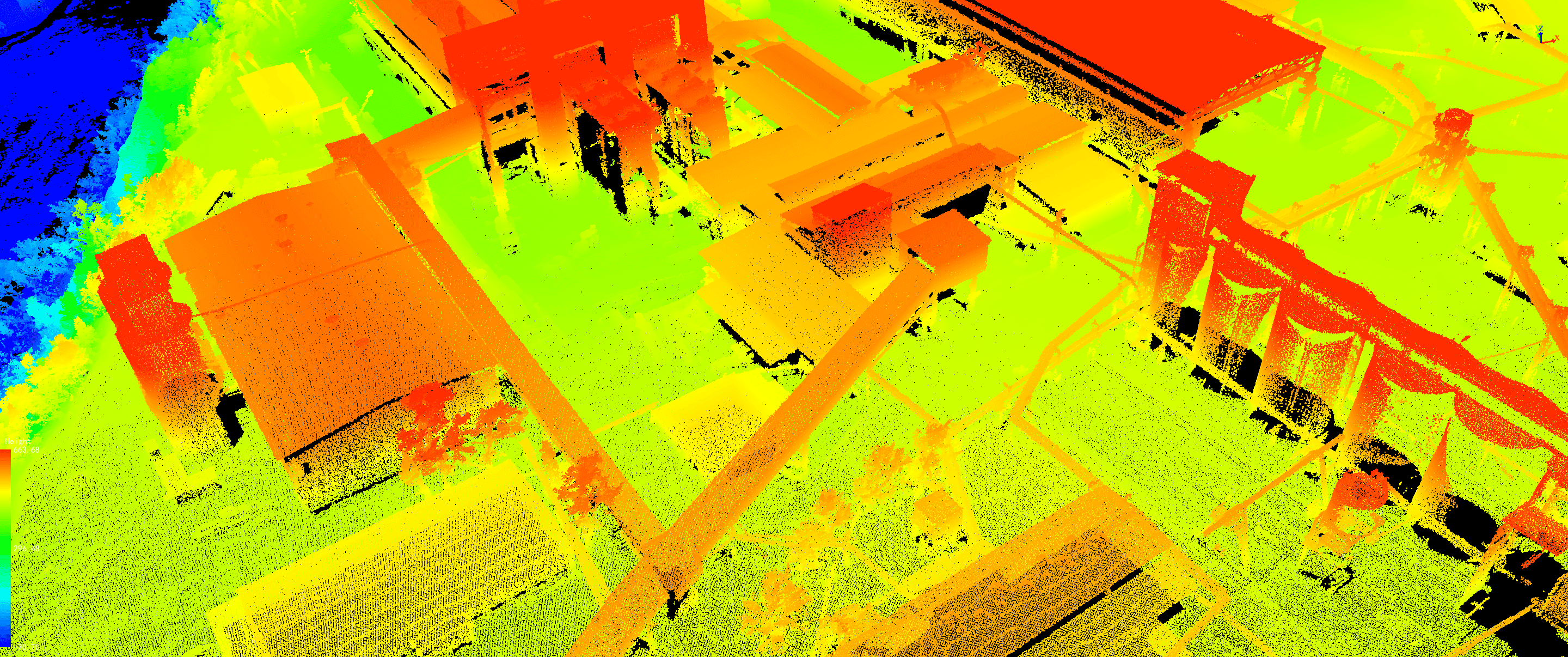

Облако точек получаемое при помощи ВЛС - CHCNav AlphaAir450 используемом совместно с DJI Matrice M300 RTK

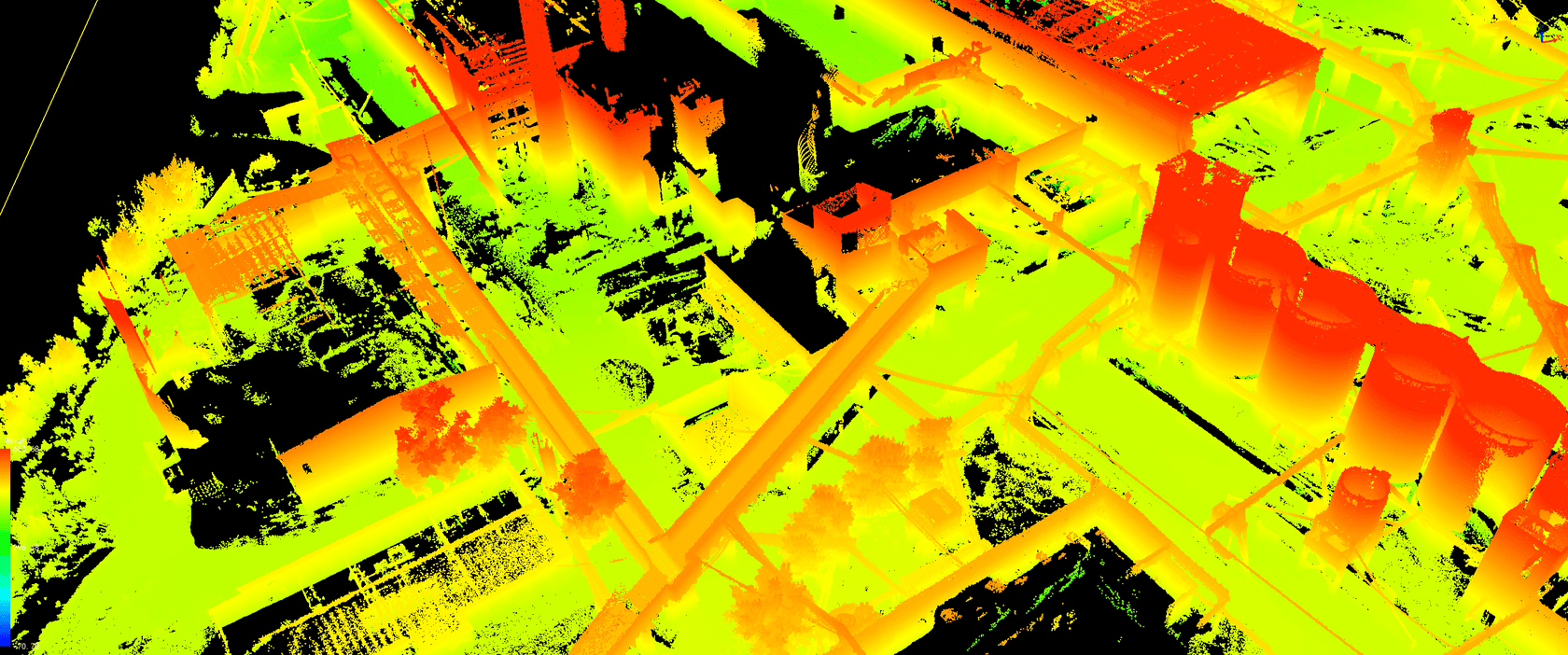

Объединенные облака точек с всех источников данных по общей площадке изыскательских работ

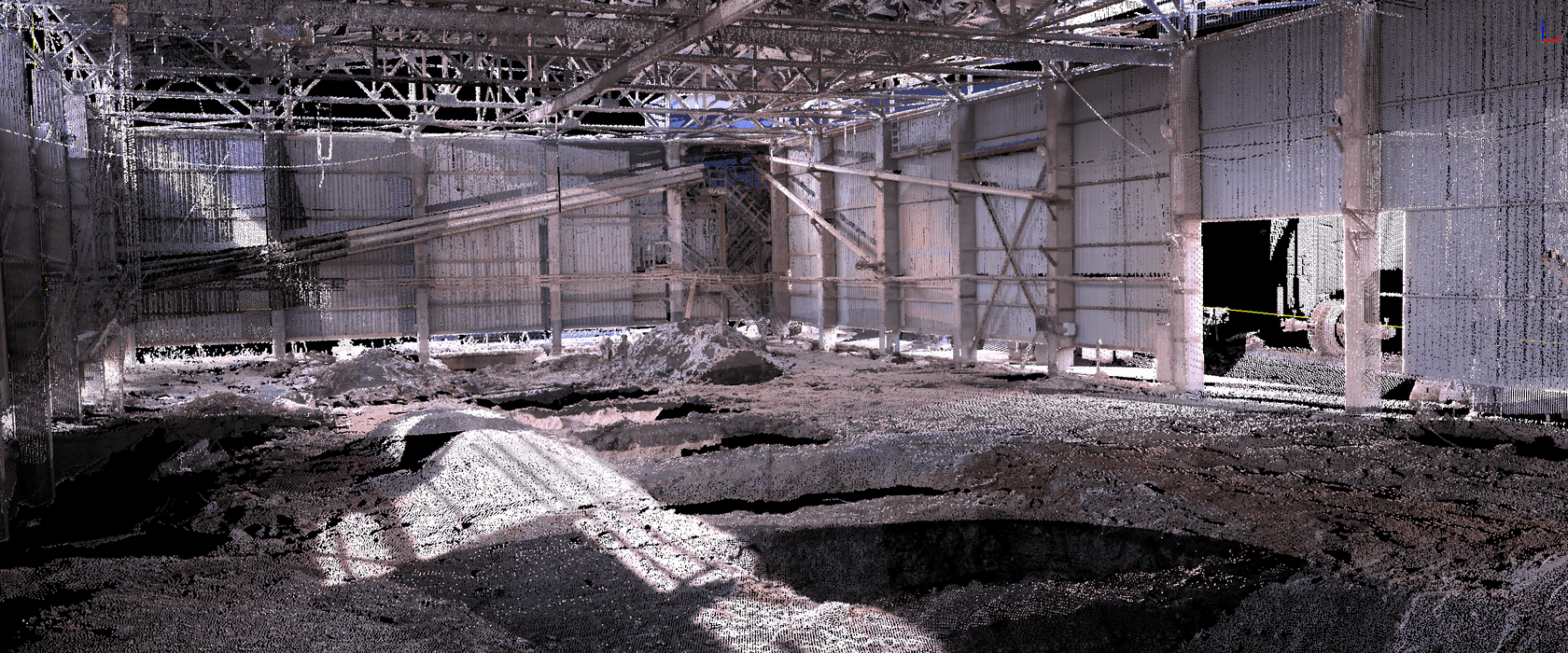

Отдельно выделяются более точные и подробные данные НЛС получаемые при помощи Trimble SX10 и Trimble X7 по зданиям цехов, в которых тоже располагаются объекты будущего проектирования

Облако точек с всех источников данных ->

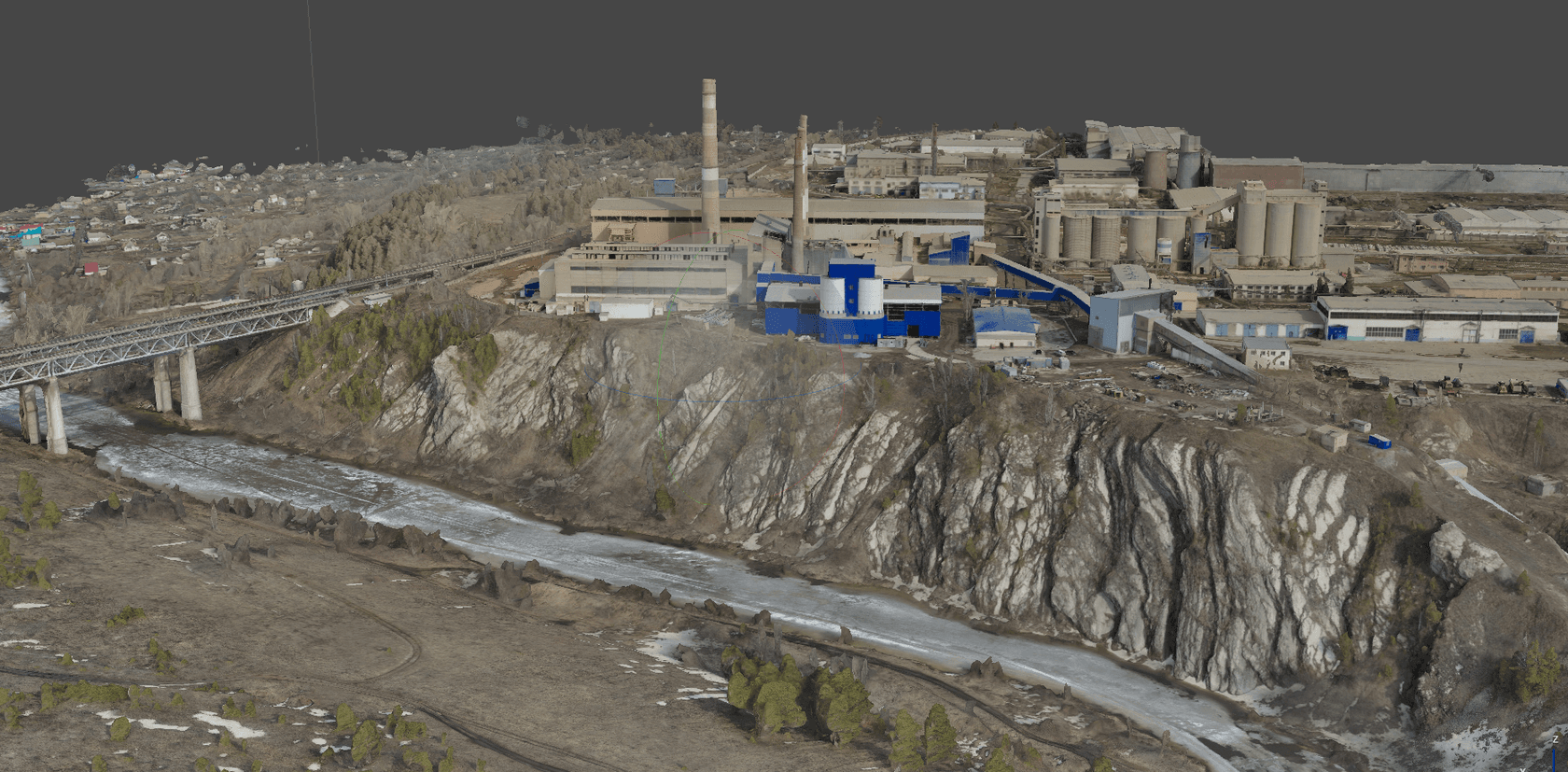

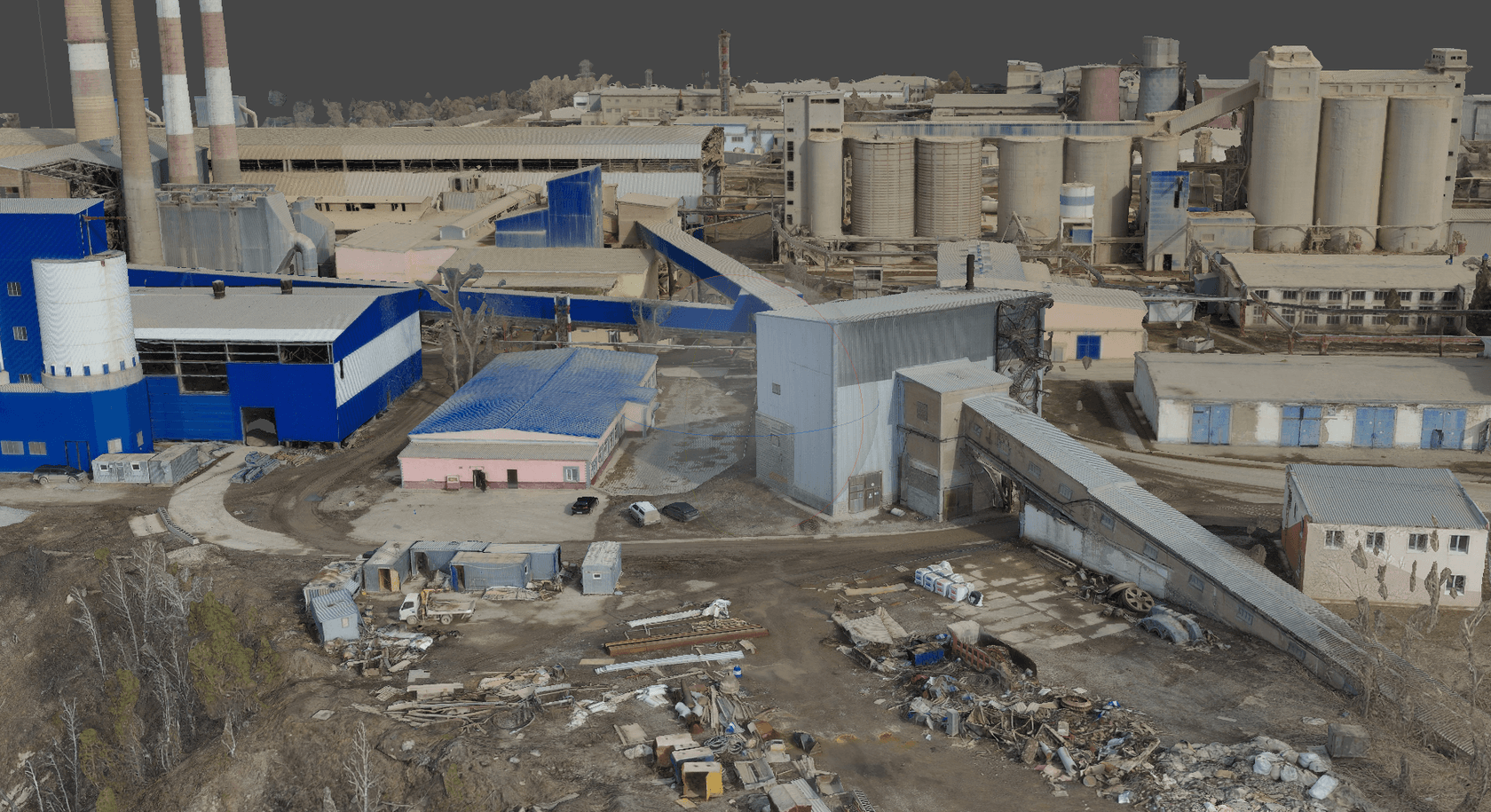

Создание 3D модели объекта инженерных изысканий для целей концептуального проектирования и планирования территории развития предприятия

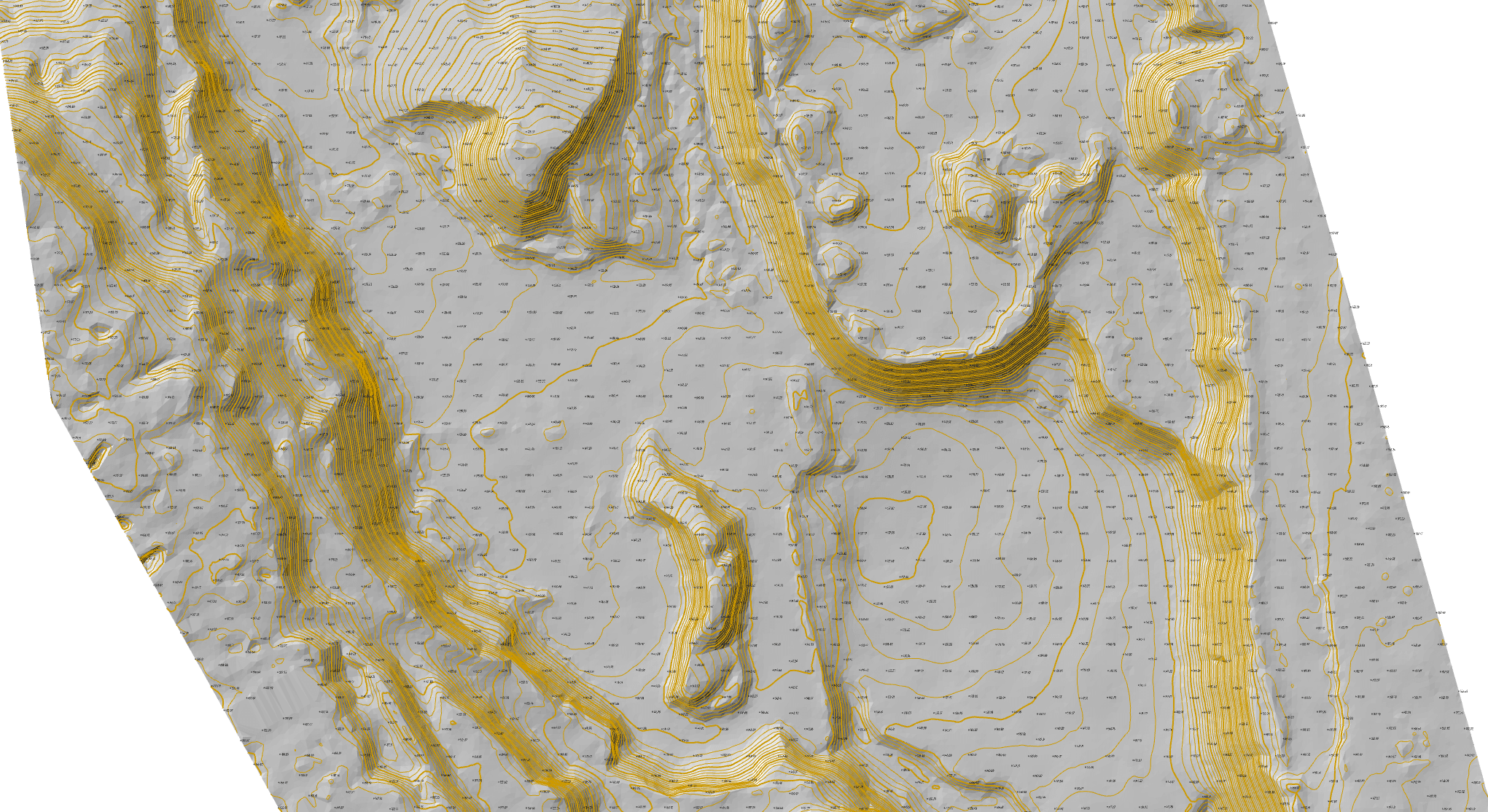

Автоматическая классификация поверхности для дальнейшего составления с её помощью цифровой модели рельефа. Такая поверхность является исходными данными, которые дополняются структурными линиями и точками взятыми с облаков точек лазерных отражений специалистом камеральной группы. Работа по оформлению топографических планов происходит в ПО Topomatic Robur и отличается своим удобством для командной работы и работы с ЦМР объекта изысканий

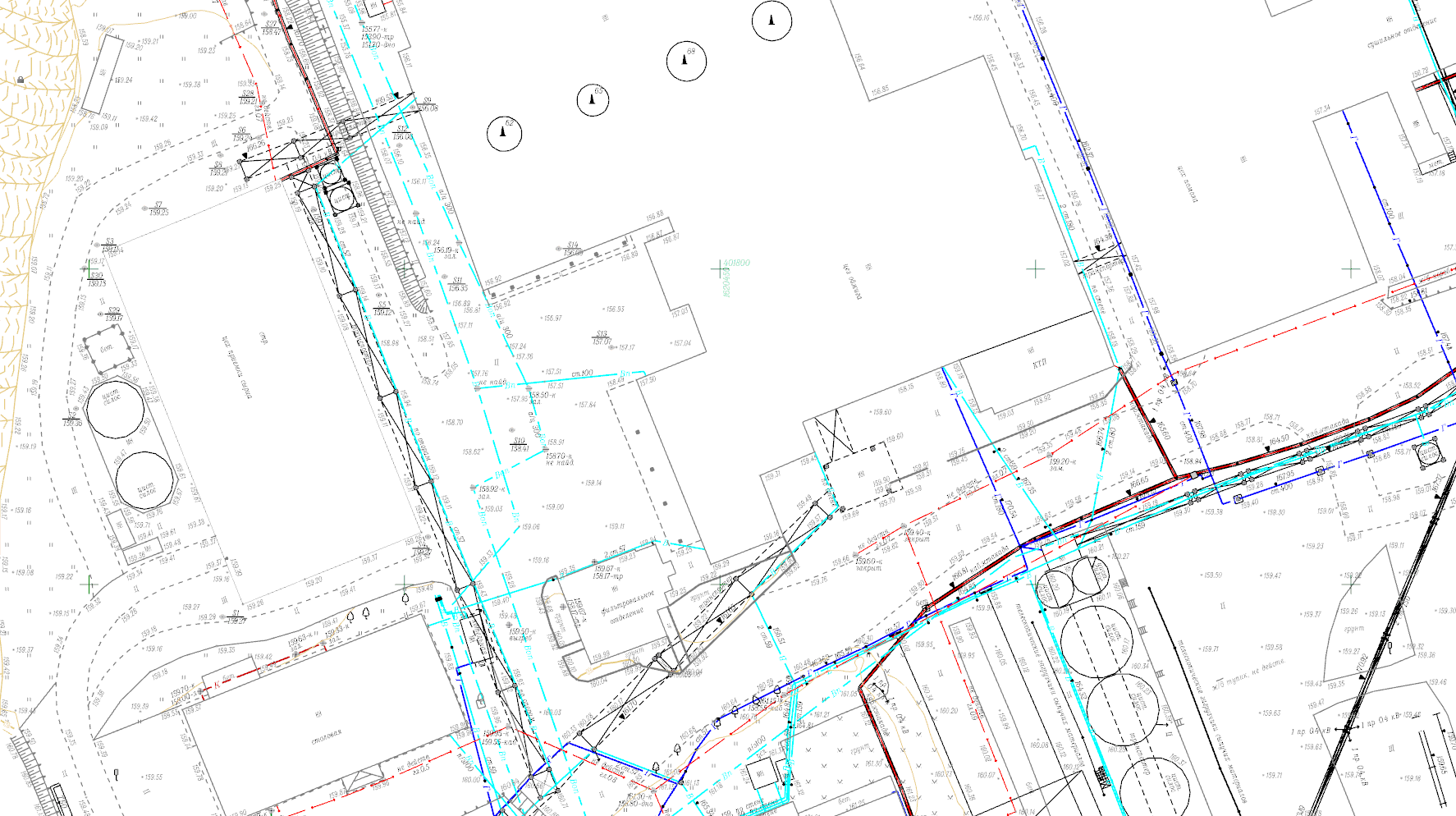

Создание классического топографического плана масштаба М1:500
