Операционный контроль дноуглубления: следим за формой котлованов

Целью операционного контроля было наблюдение за состояние дна. Учитывая вид земснаряда и способ ДНУР, важно было убедиться, что ил не перетекает обратно в выбранные ковшом ямы.

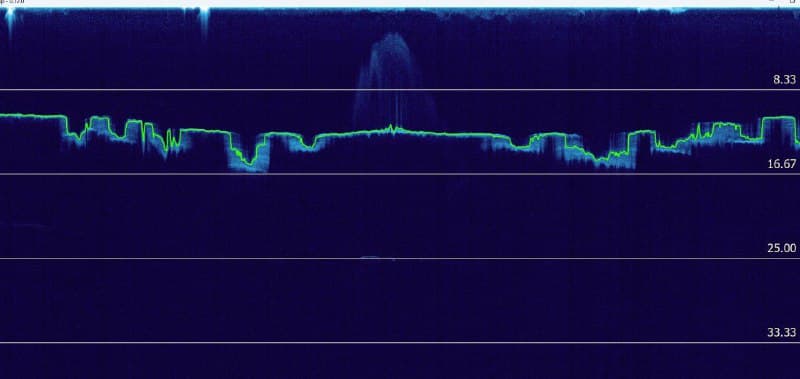

На эхограмме хорошо видна работа земснаряда, и видно, что котлованы на дне имеют корректную форму, без сильных следов обратного заполнения илом.

В качестве визуального отображения выполнялись два вида схем:

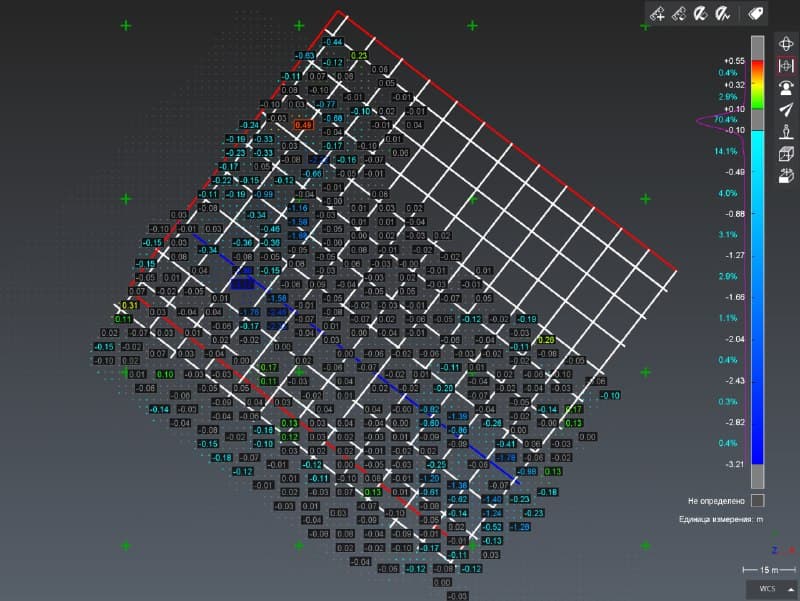

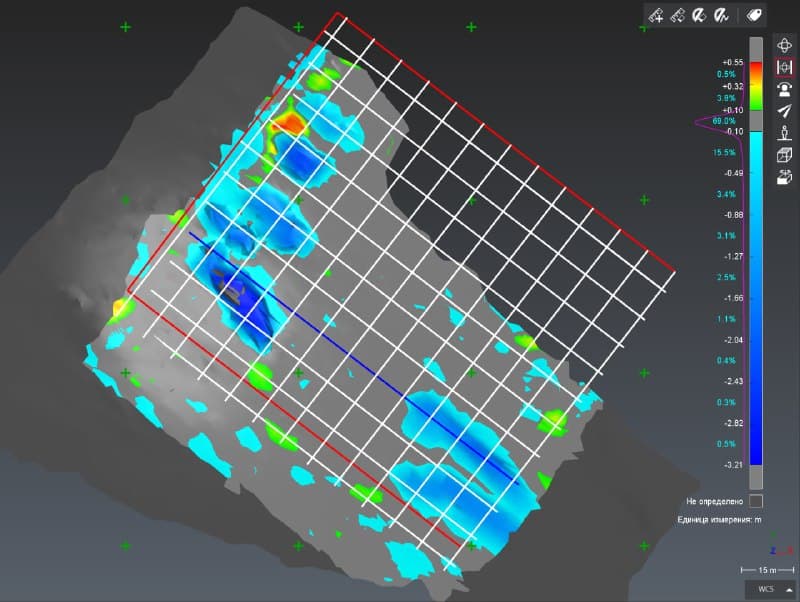

1. Сравнение поверхностей первоначальной съемки с поверхностью операционной съемки и вычисление объемов, а так-же разницы в отметках. Выполнялась фильтрация данных о несущественных изменениях отметок дна (на акватории постоянно работают мощные буксиры) в +\- 10 см. ✅

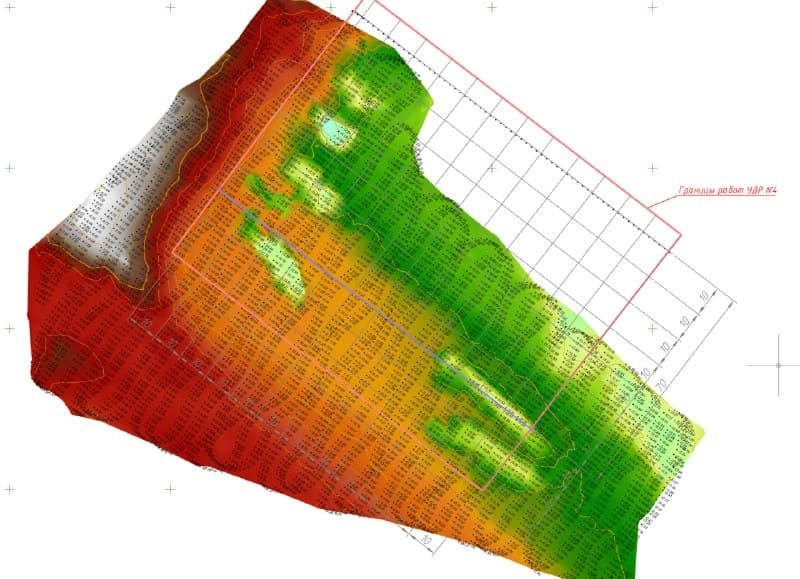

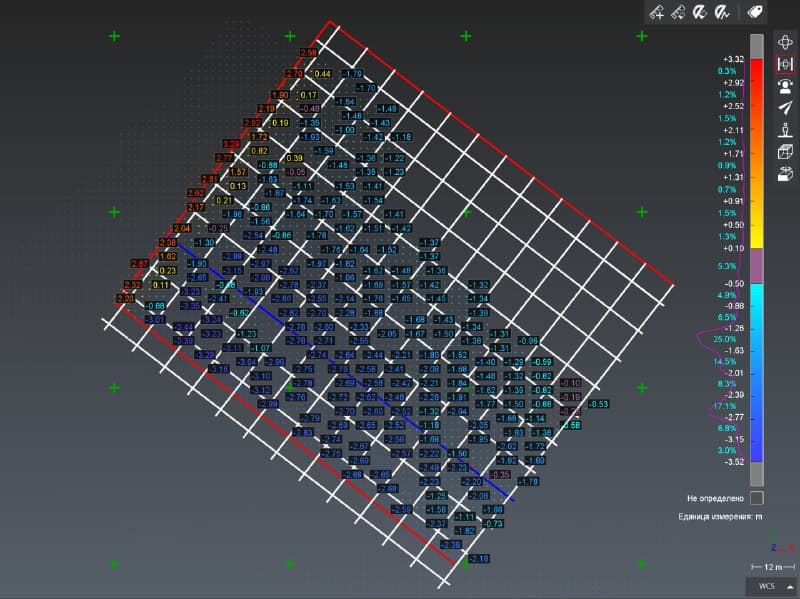

2. Сравнение операционной съемки с проектной поверхностью для понимания где и в каком объеме необходимо произвести ДНУР ✅
