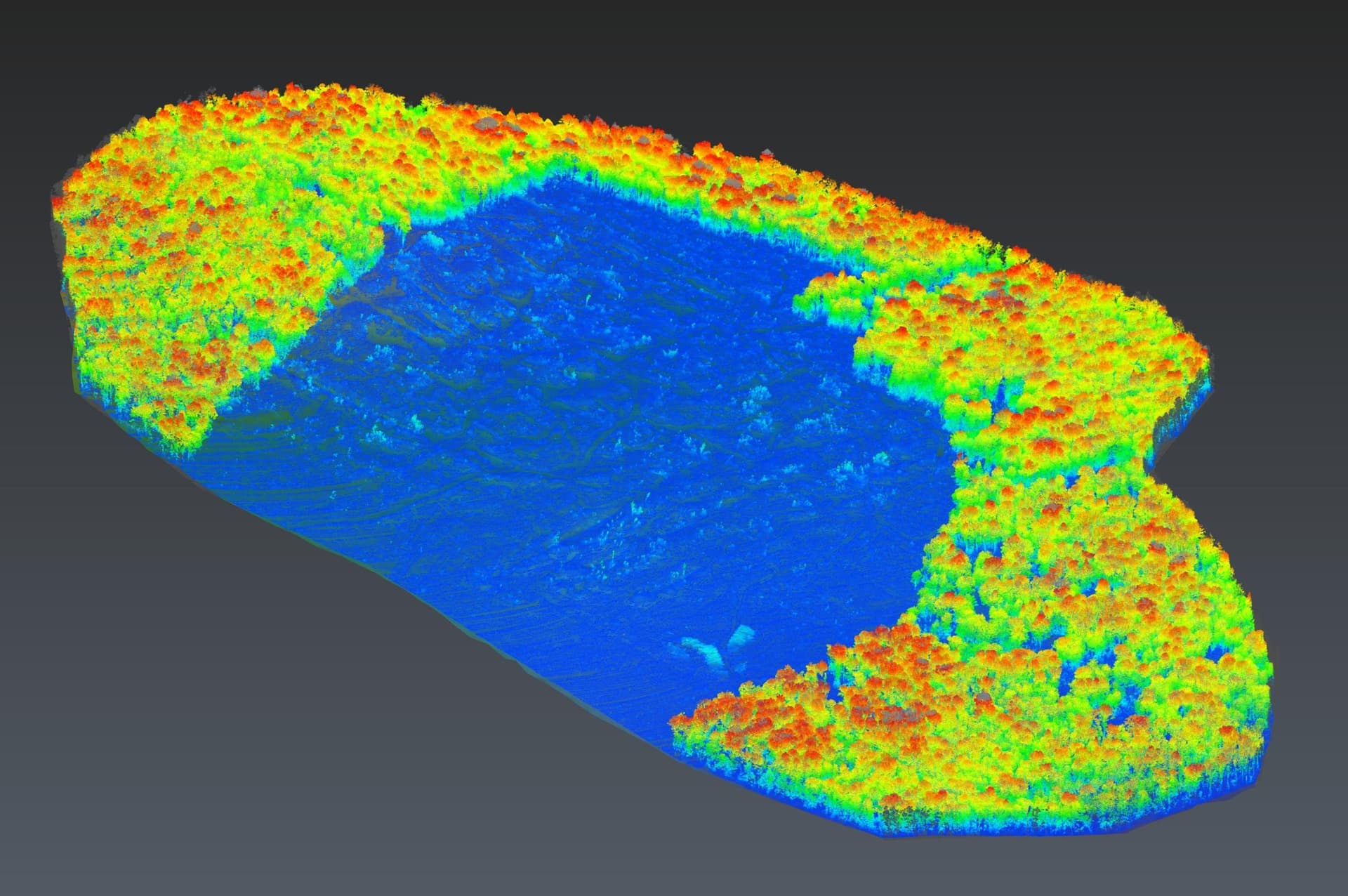

Цена ошибки в рельефе: почти миллион кубов

На экране всё выглядело убедительно: горизонтали, высотные отметки, трёхмерная поверхность. Но когда мы сопоставили предварительные материалы с моделью по воздушному лазерному сканированию, в пределах участка 34,67 га получили почти миллион кубометров положительной разности. На отдельных сопоставленных точках под древесным покровом высоты расходились на 8,82 м.

Это обезличенный инженерный пример из нашей практики. Он показывает, почему качество исходного рельефа нужно проверять до расчёта карьера, дороги и водоотвода. И почему низкая цена изысканий может обернуться повторной съёмкой, переделкой проекта и потерей времени.

Для выбора района, трассировки вариантов и обзорной оценки полезны глобальные модели SRTM, FABDEM и их аналоги. Но назначение таких данных отличается от назначения инженерной съёмки. SRTM — радарные измерения февраля 2000 года; распространённый продукт имеет шаг 1 угловая секунда, около 30 м на экваторе. FABDEM убирает статистические смещения от леса и зданий из Copernicus GLO-30, сохраняя глобальную сетку порядка 30 м. Шаг ячейки сам по себе не является точностью высоты.

Другой источник предварительной поверхности — фотограмметрия, которая в сомкнутом лесу восстанавливает видимые кроны, а закрытую землю вынуждена достраивать между редкими просветами. Полёты при этом действительно могли быть выполнены. Наличие полётов и ортофотоплана ещё не доказывает, что получен пригодный для проекта рельеф.

Происхождение рассматриваемой предварительной модели документально не установлено. SRTM/FABDEM и фотограмметрия под кронами — возможные сценарии получения подобных материалов, а не установленный способ их создания в этом случае.

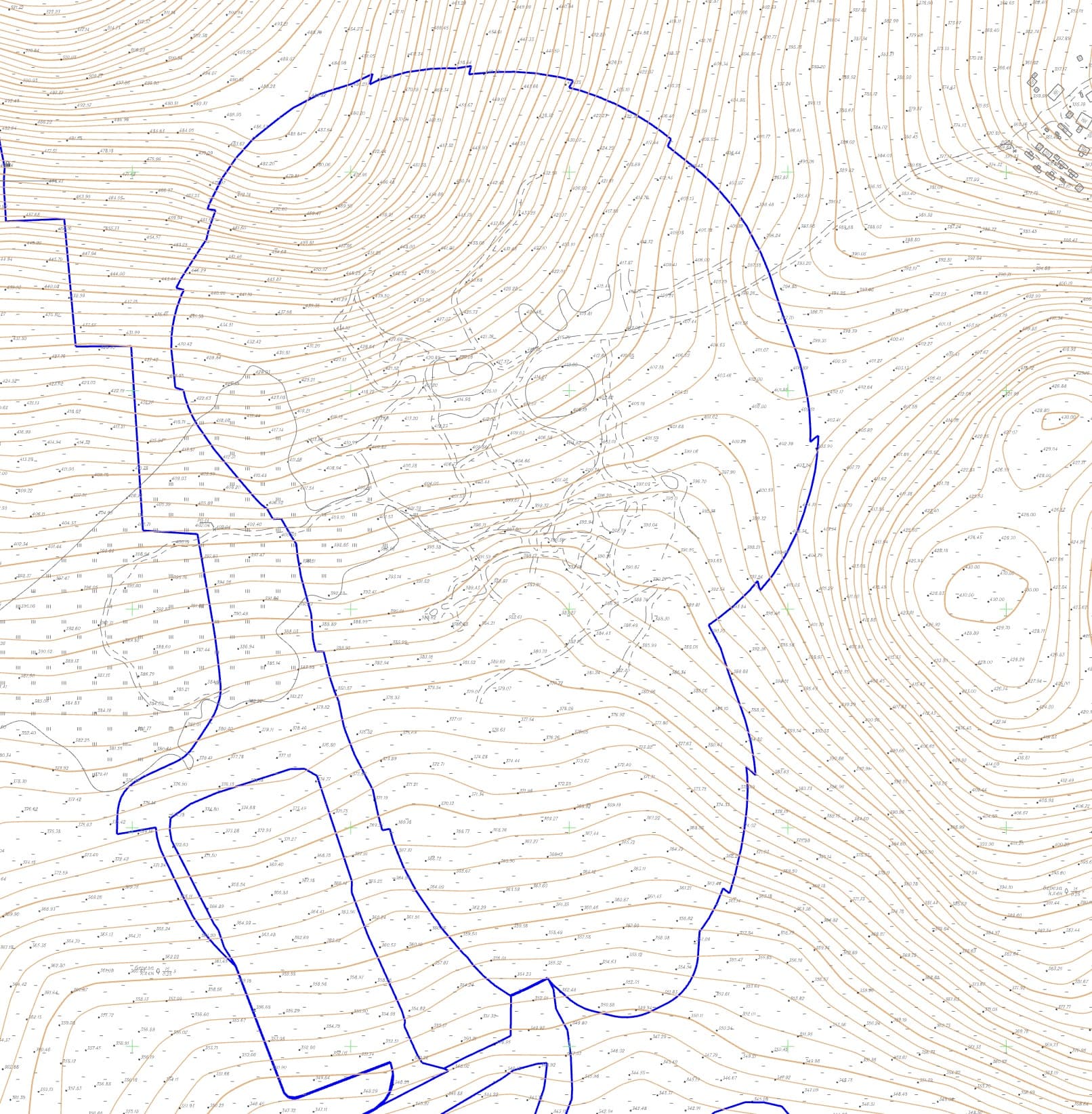

Предварительные материалы: привычный топоплан с горизонталями и границей участка. Внешний вид чертежа не подтверждает высотную точность.

Фотограмметрии нужны видимые общие детали на снимках. Если земля закрыта кронами, надёжных изображений этой земли нет. Лазерный сканер регистрирует отдельные отражения; часть импульсов через просветы достигает нижних ярусов и грунта. Затем наземные отражения выделяются из облака и используются для построения ЦМР.

На разрезе нашего облака видны и деревья, и полоса отражений земли под ними. Это измерительная основа для восстановления рельефа под лесом, которую трудно получить по одним изображениям верхней поверхности крон. На итоговой модели читаются локальные формы, важные для проектирования.

Преимущество ВЛС реализуется при достаточной плотности наземных точек, корректной траектории, классификации и геодезическом контроле. Лазер не проходит через любую сплошную преграду. Качество подтверждают проверки результата, а не название прибора и размер файла.

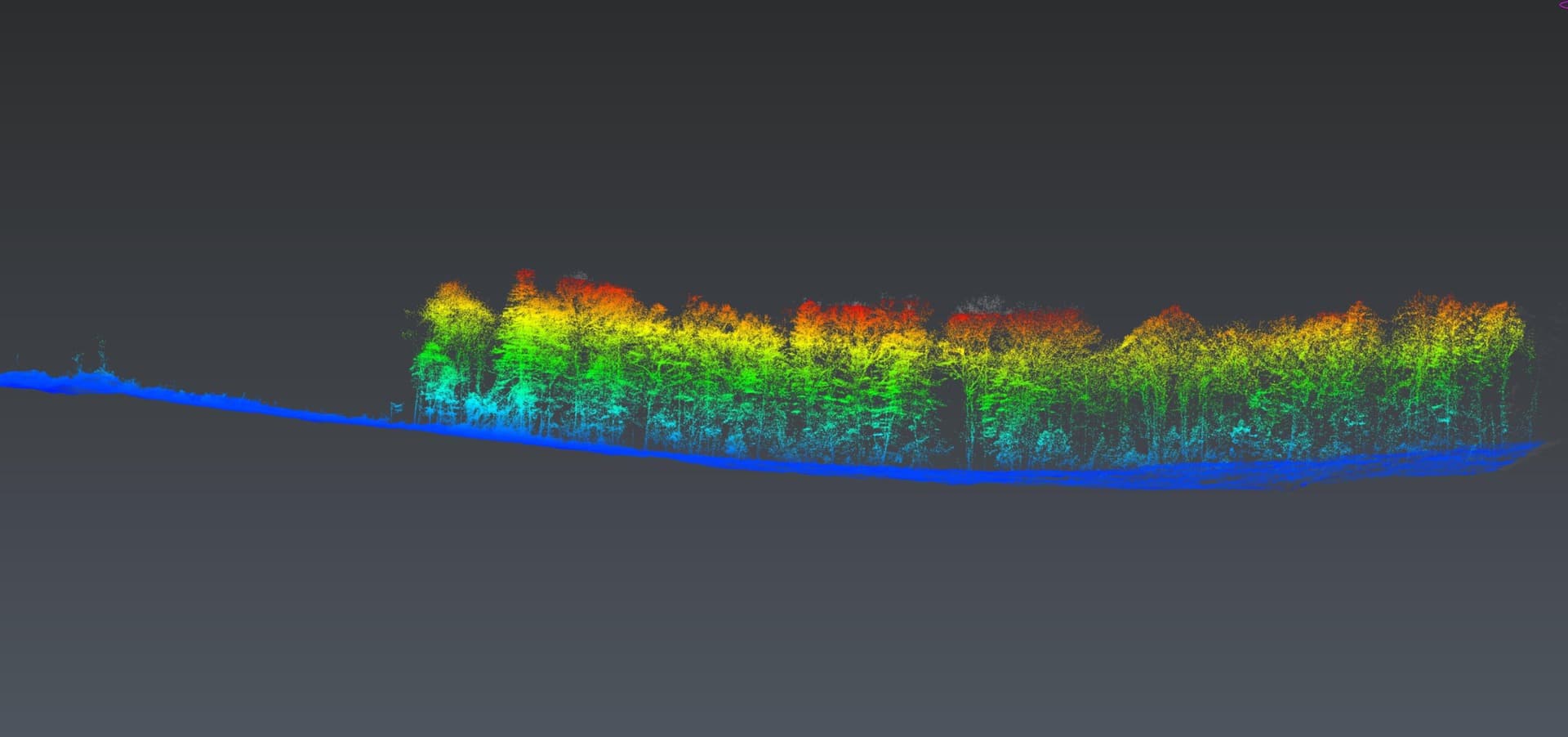

Разрез нашего облака ВЛС: цветные отражения растительности находятся над полосой наземных отражений. Скриншот иллюстрирует структуру данных.

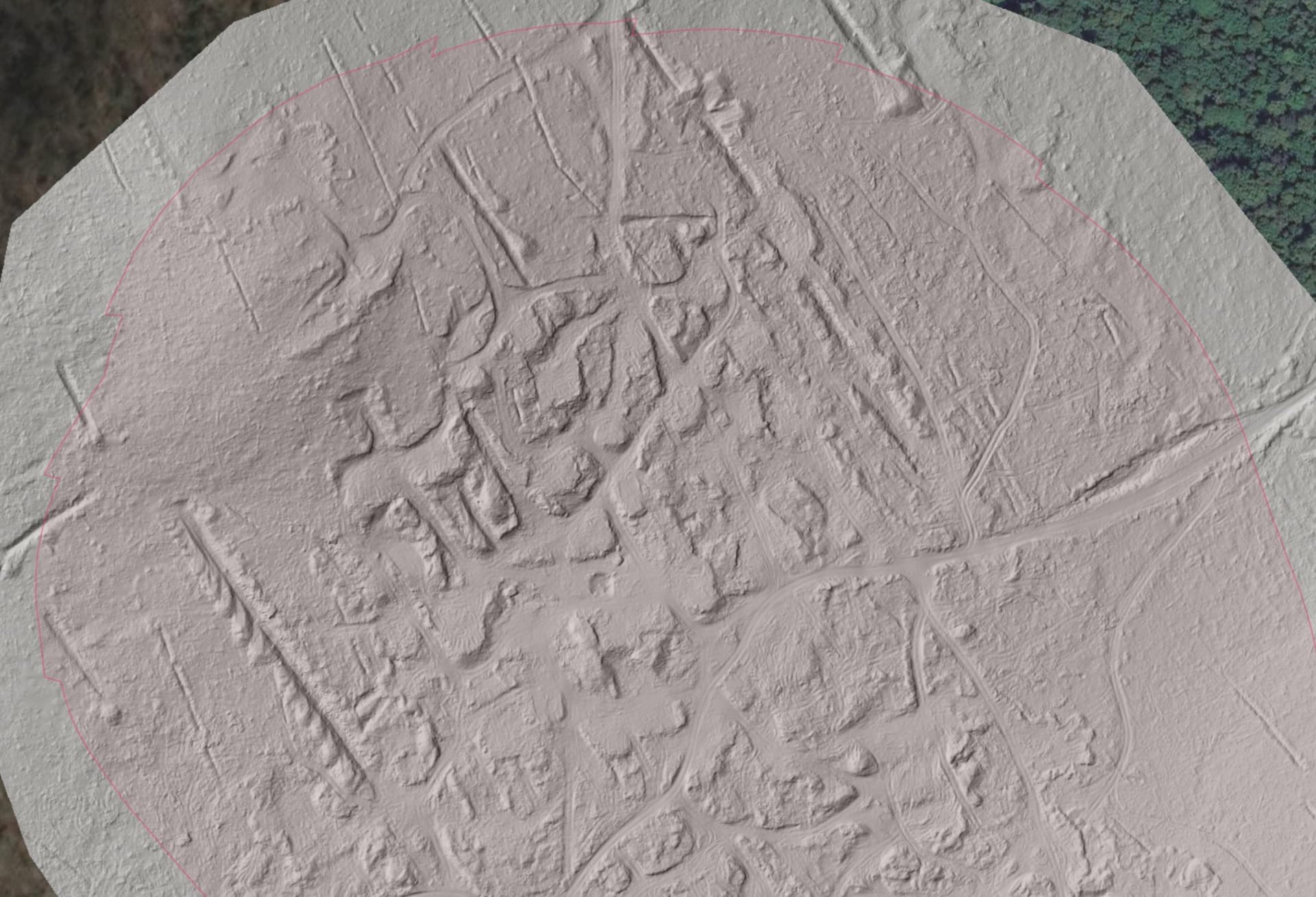

Наша детальная ЦМР после выделения земли. Скриншот показывает локальные формы рельефа; сам по себе он не заменяет независимого контроля точности.

Сравнивать соседние подписи высот на картинке недостаточно: они могут относиться к разным точкам склона. Для численного контроля высоту новой ЦМР брали в тех же плановых координатах, что и отметку предварительных материалов. Исходная геодезическая основа сопоставления была общей. Проверка систем координат и высот остаётся обязательной: систематический сдвиг способен исказить всё сравнение.

В одном из примеров предварительная отметка составила 393,646 м, отметка нашей ЦМР в том же XY — 402,467 м. Разность: +8,821 м. Во втором примере: 400,938 и 409,182 м, то есть +8,244 м. На этих участках текущий древесный покров превышает 19 м. Наличие леса сегодня не доказывает отсутствие изменений местности между съёмками; величина расхождения требует проверки до проектного использования.

Одна контрольная отметка показывает локальное расхождение. Карта разностей раскрывает его распределение по всей территории: где предварительная поверхность ниже новой ЦМР, а где выше. Знак везде одинаков: высота по ВЛС минус высота предварительной модели, восстановленной по горизонталям.

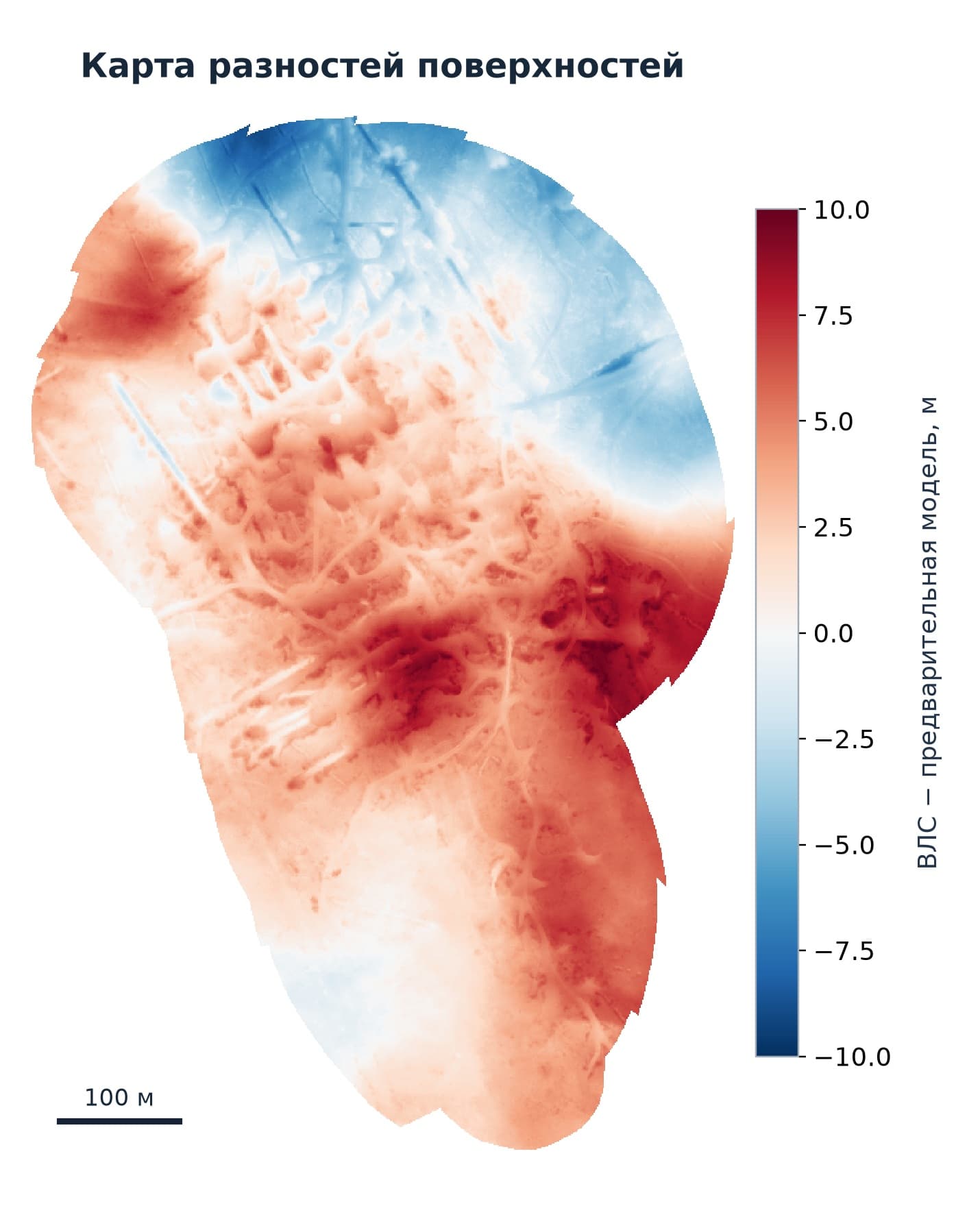

Красные участки: ЦМР по ВЛС выше предварительной поверхности. Синие: ниже. Шкала цвета ограничена ±10 м; насыщенный цвет не обозначает предел фактических значений. Плановые координаты объекта скрыты, масштаб сохранён.

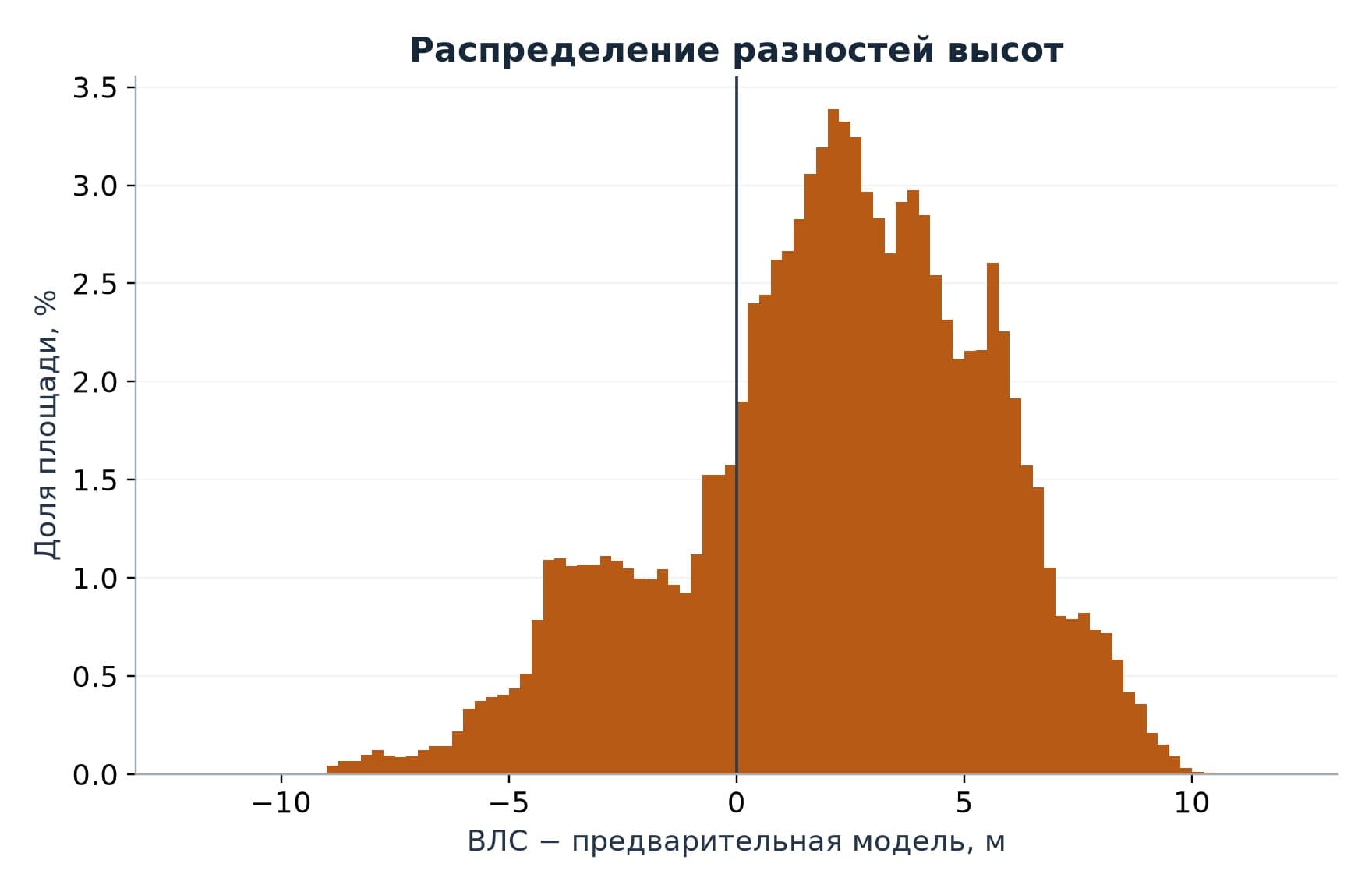

Распределение разностей на сетке 1 м. По вертикали — доля площади в каждом интервале шириной 0,25 м. Положение столбцов справа и слева от нуля показывает, что расхождения имеют разный знак и величину.

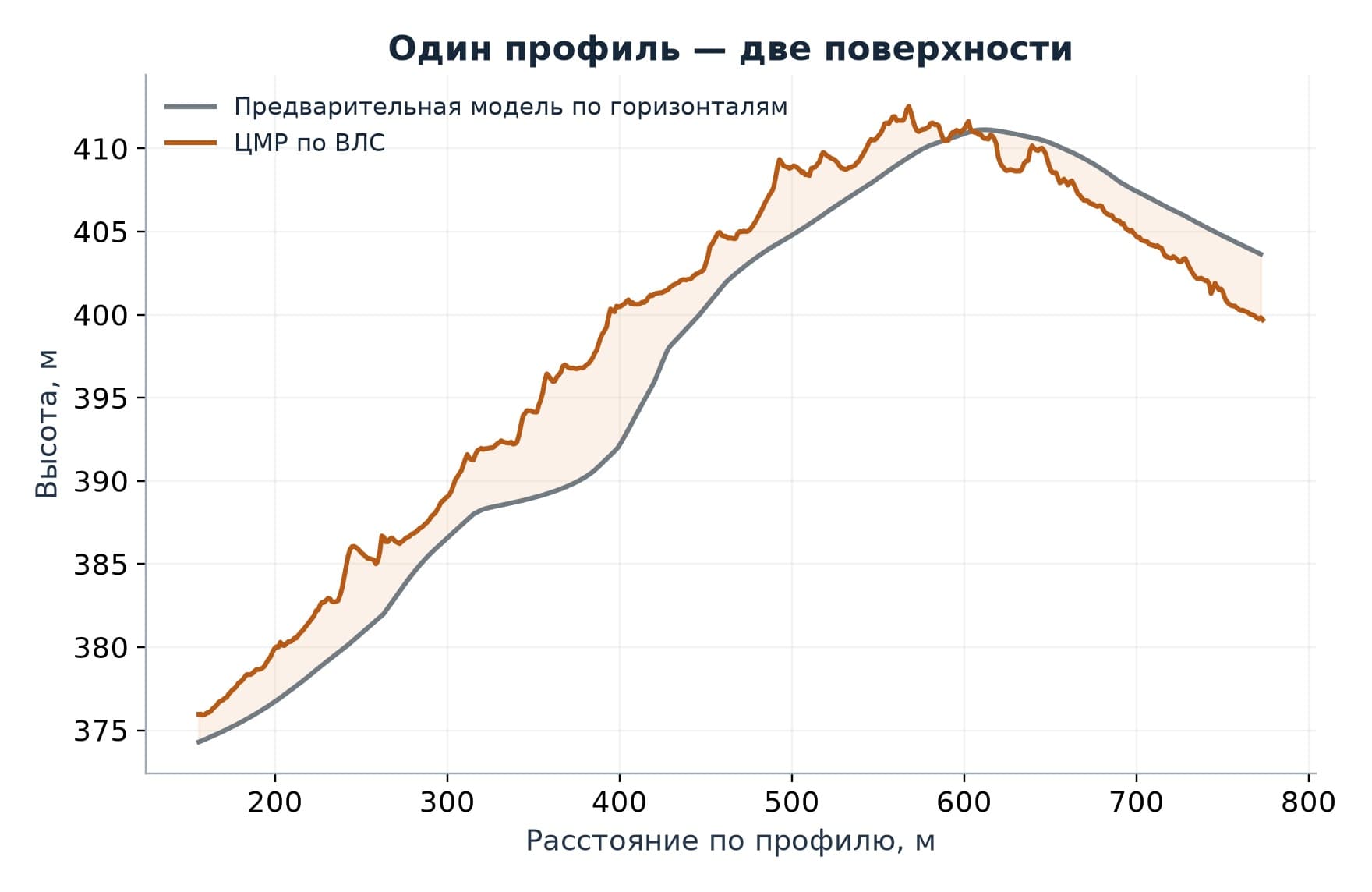

Совмещённый диагональный профиль в одинаковых XY, построенный по расчётной сетке 1 м из презентации. Видны различия высот, уклонов и перегибов. Это сравнение двух поверхностей, а не график абсолютной погрешности ВЛС.

Простого сдвига всей модели по высоте здесь недостаточно: расхождение меняется по площади и по профилю. Для расчёта объёмов важно сохранить форму склонов, канав и перегибов, а затем проверить обновлённую поверхность. Шаг сетки описывает подробность представления; сам по себе он не устанавливает точность измерений.

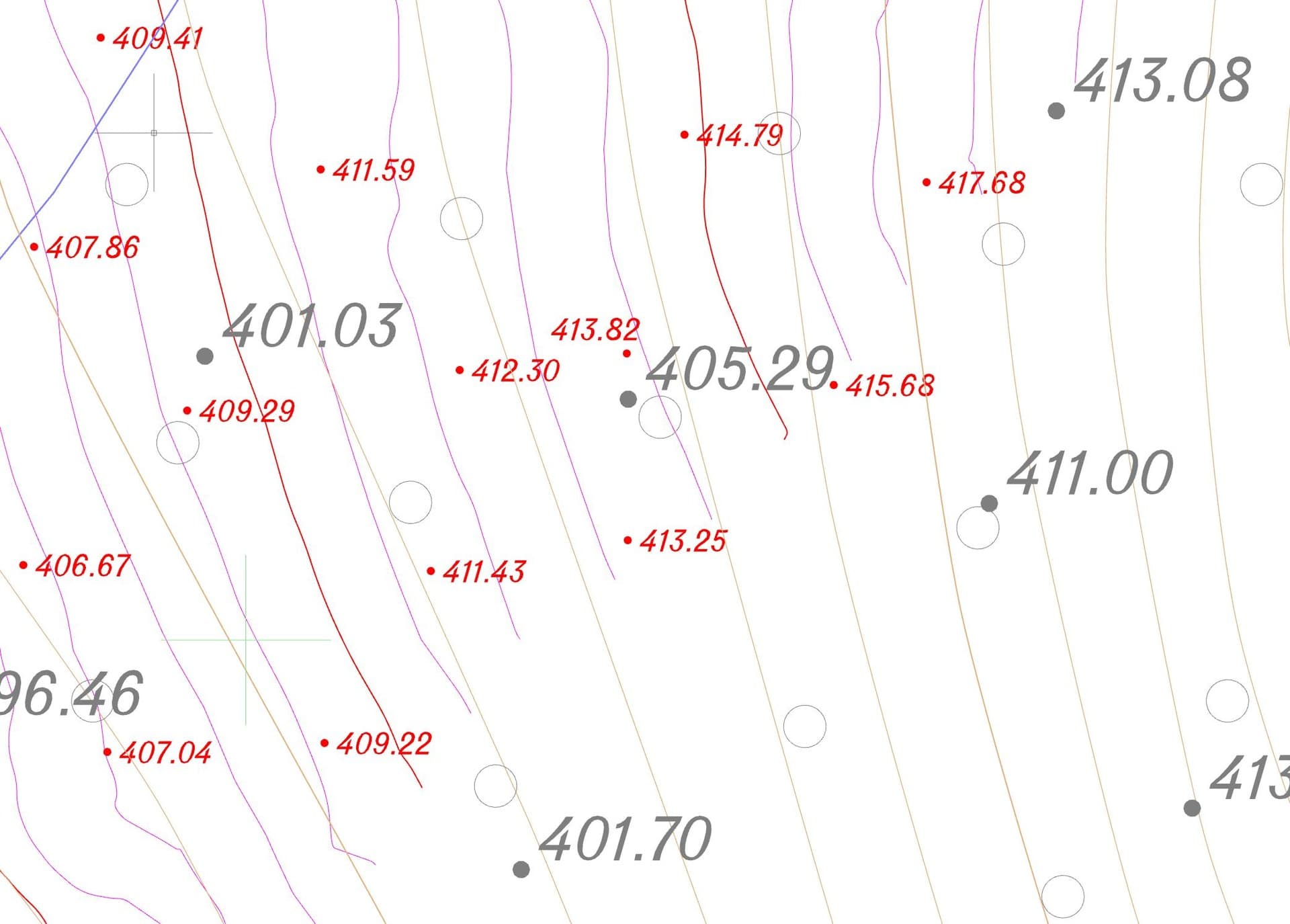

Наложение материалов: красные подписи относятся к новой модели, серые — к предварительным данным. Таблица выше получена выборкой в общих XY, а не вычитанием соседних подписей на скриншоте.

Для объёмного сопоставления предварительную поверхность восстановили по горизонталям линейной триангуляцией. Новую ЦМР и восстановленную поверхность сравнили в едином контуре площадью 346 662,92 м². На расчётной сетке 1 м получено полное покрытие контура без экстраполяции. Знак разности задан заранее: новая ЦМР минус предварительная поверхность.

В каждой ячейке разность высот умножается на её площадь: ΔV = Σ[HВЛС − Hпредв] × ΔA. Положительные и отрицательные значения считают отдельно: иначе крупные расхождения разных знаков могут взаимно скрыться.

Вот откуда «почти миллион»: 949 тыс. м³ — положительная часть расхождения, а не чистый баланс. Баланс составляет около 726 тыс. м³; средняя знаковая разность высот — 2,093 м. Это разные показатели, и смешивать их в выводах нельзя.

Проверка на сетках 2; 1 и 0,5 м дала баланс 725 533; 725 636 и 725 653 м³ соответственно. Результат устойчив к выбранному шагу интегрирования. Это проверка численного расчёта; она не доказывает абсолютную точность самих поверхностей.

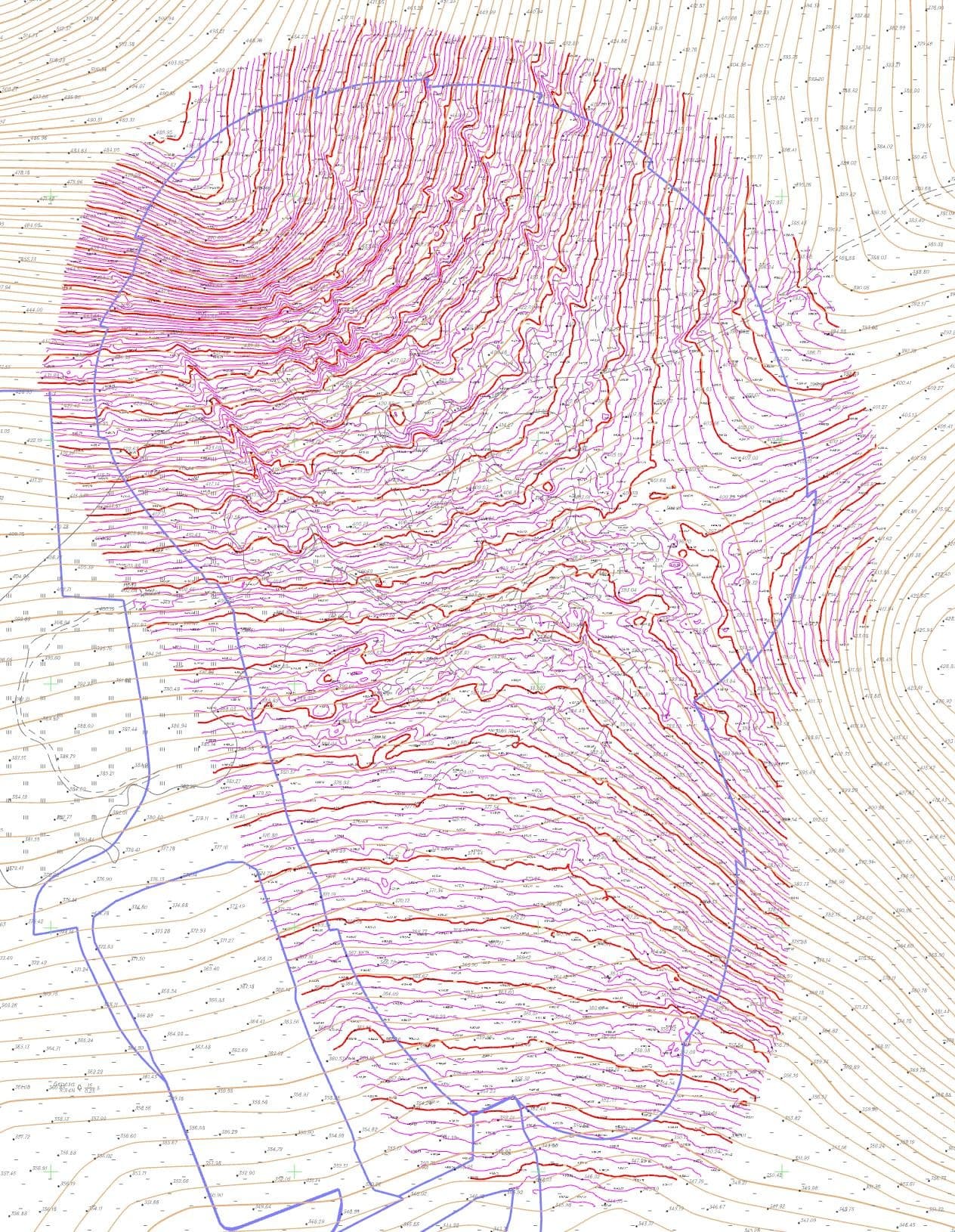

Наложение двух наборов горизонталей в общем контуре. Для расчёта использованы поверхности в общих XY; иллюстрация не является картой фактической выемки.

Если проектная поверхность одна и та же и обе исходные поверхности лежат выше неё по всему расчётному контуру, изменение объёма выемки равно знаковому объёму между исходными поверхностями. При смешении выемки и насыпи, смене контура или этапов разработки требуется прямой перерасчёт.

Масштаб бюджетной чувствительности можно показать без выдуманной сметы. Для баланса 725 636 м³ каждые 10 руб./м³ удельной стоимости соответствуют 7,26 млн руб. расчётного изменения. Это условный коэффициент чувствительности: не тариф на объекте, не предъявленные убытки и не установленная стоимость переделки.

К риску объёмов добавляются повторные полевые работы, новая обработка, обновление проектных решений, согласований и календарного плана. Сначала оплачиваются неподходящие исходные данные, затем — их замена. Разница между ценами двух изыскательских предложений может оказаться меньше стоимости последствий одного неверного проектного решения.

Заказчику нужна пригодная исходная основа для конкретной задачи. Исполнитель должен объяснить происхождение поверхности, область её применимости и ограничения. Недостаточно передать аккуратный DXF и сослаться на то, что съёмка проводилась.

До передачи данных в проект стоит проверить: где и когда получены наблюдения; как подтверждены системы координат и высот; есть ли независимые контрольные точки; выделена ли земля под растительностью; где расположены пробелы и интерполяция; можно ли воспроизвести проверку и расчёт объёмов. Результат должен позволять проверить исполнителя.

Для подрядчика цена неподтверждённых данных — утрата доверия и репутационные потери. Для заказчика — риск сроков и повторных расходов. Для проектировщика — необходимость возвращаться к уже принятым решениям. Предупредить об ограничениях до проектирования дешевле, чем обнаружить их после начала работ.

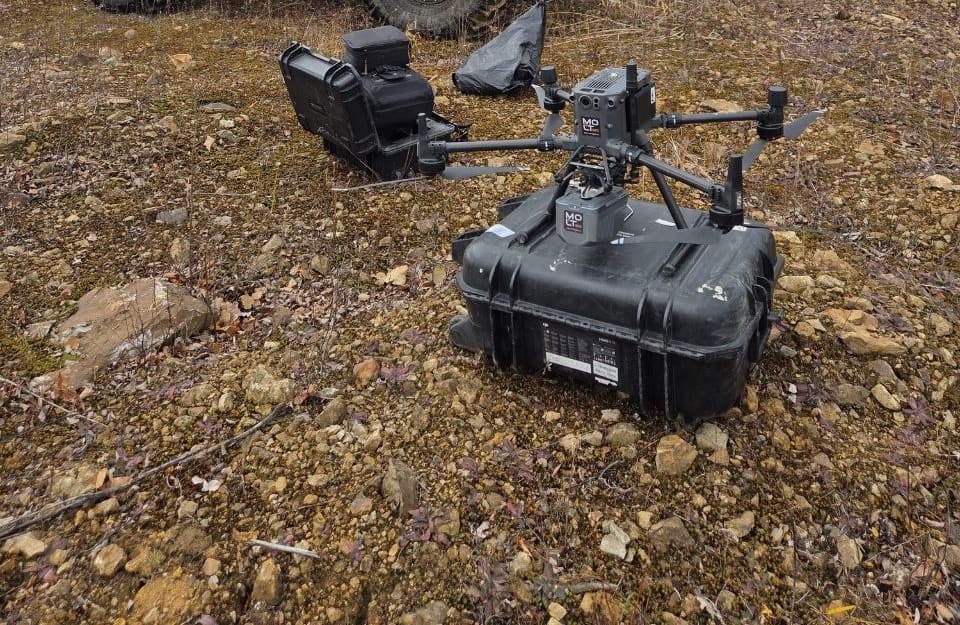

Наш полевой комплект: БПЛА со сканером и кейсы. Фотография показывает применённую технику, но численные выводы основаны на данных и расчётах.

Заказчику нужен топографический план, пригодный для проектирования, и проверенная модель земли. Для этого недостаточно выполнить полёт и выгрузить облако точек. ВЛС даёт основу для подробного описания территории; геодезическая привязка, полевая дешифровка, наземная досъёмка и камеральный контроль превращают её в результат инженерно-геодезических изысканий (ИГДИ).

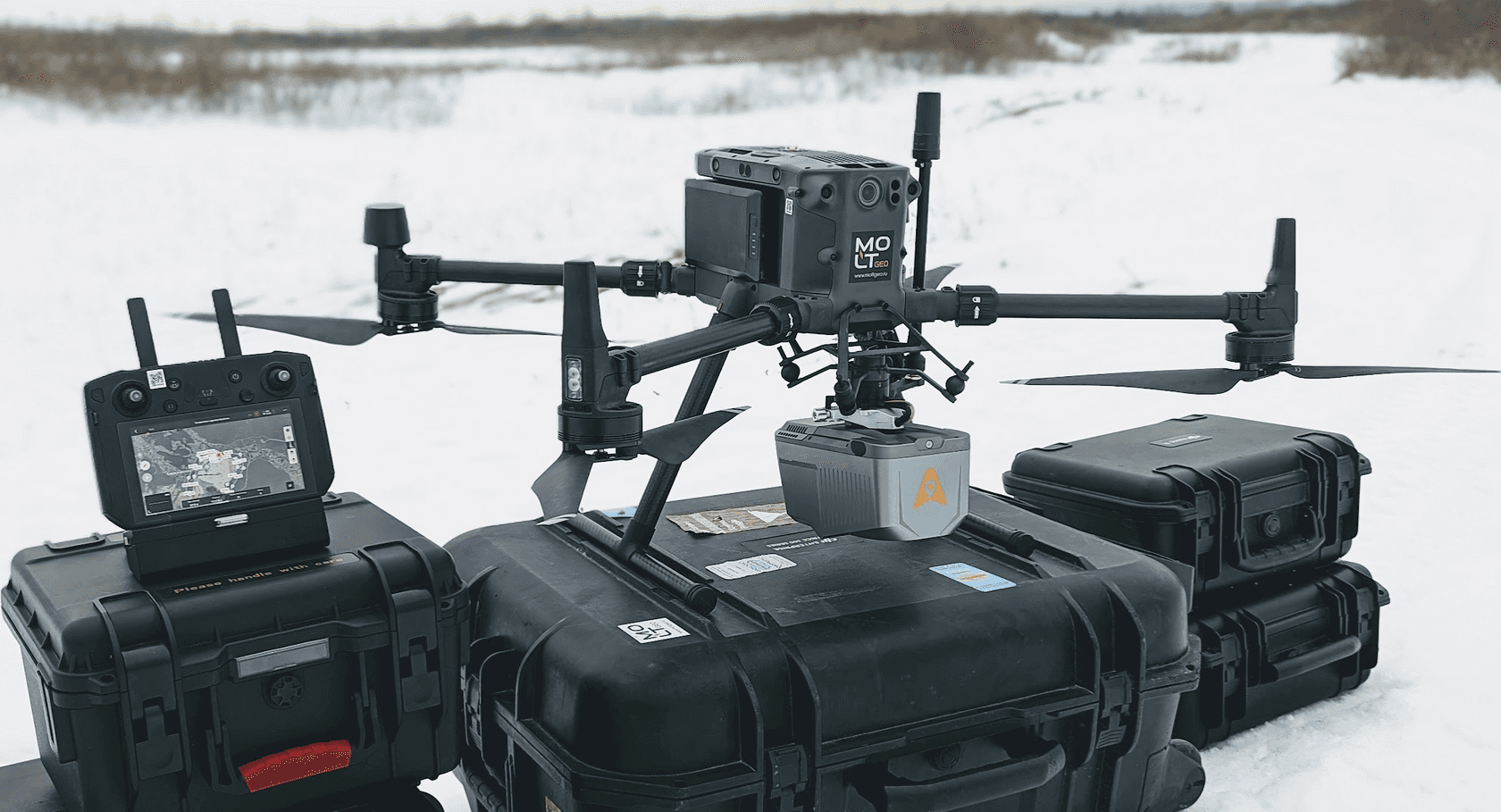

Воздушная часть технологии: БПЛА с лазерным сканером, пульт и транспортные кейсы. Фото из архива MOL’T Geo иллюстрирует состав комплекса; оно не относится к объекту приведённого расчёта.

Сканер регистрирует лазерные отражения, а спутниковая и инерциальная системы — положение и ориентацию комплекса. При обработке рассчитывают траекторию, согласуют полосы, проверяют покрытие и выделяют наземные отражения. Именно по классу земли строят ЦМР; кроны, здания и другие надземные объекты сохраняют отдельно. На сложных участках проверяют плотность наземных точек и зоны, где поверхность приходится интерполировать.

Ниже — отдельный демонстрационный участок из нашего архива ВЛС. Последовательность показывает, как лесной массив становится моделью земли и основой для горизонталей. Эти изображения иллюстрируют технологию; они не входят в расчёт объёмов рассмотренного выше участка.

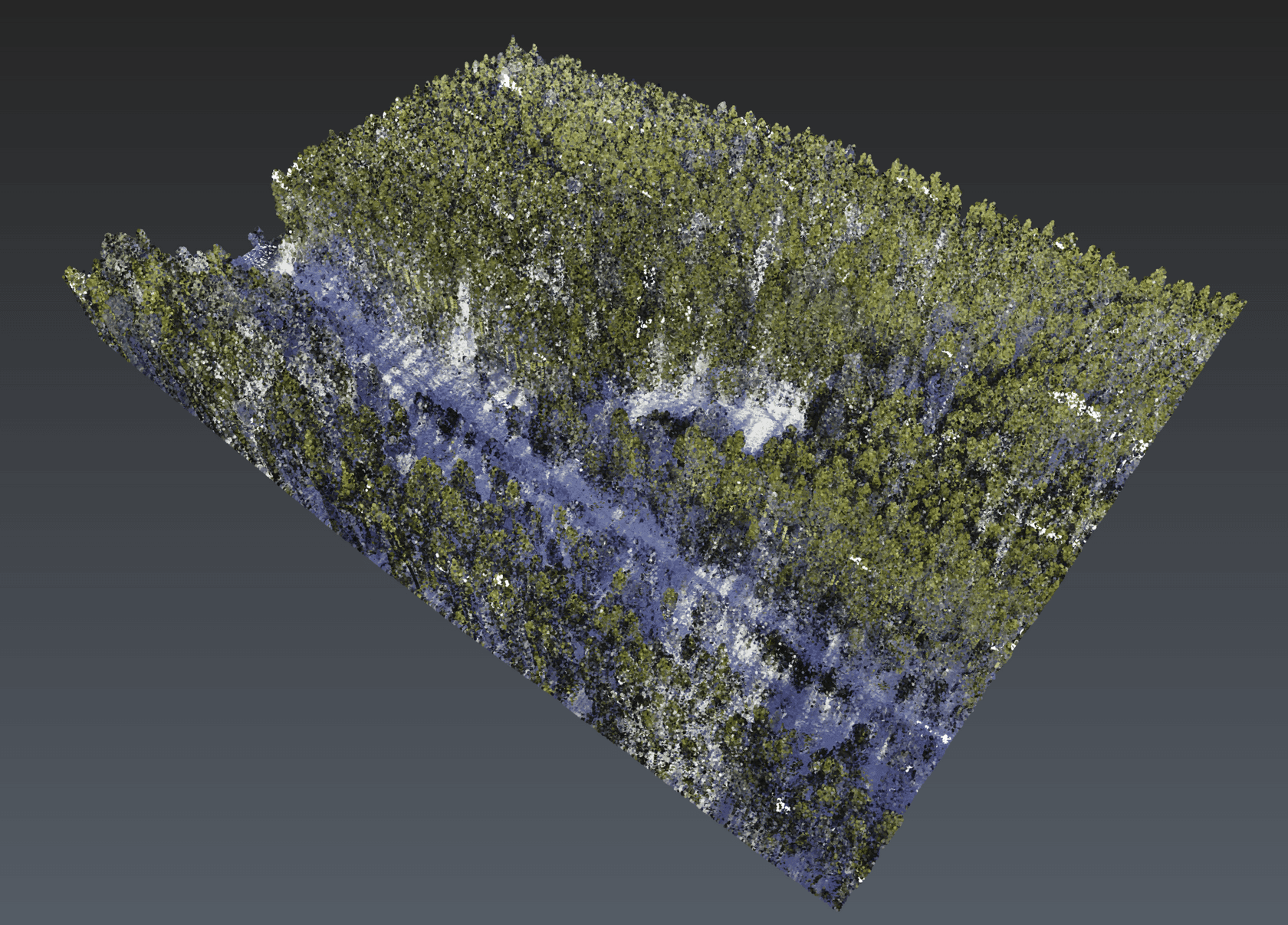

Этап 1. Облако лазерных отражений в естественных цветах. Хорошо видны кроны и структура лесного участка.

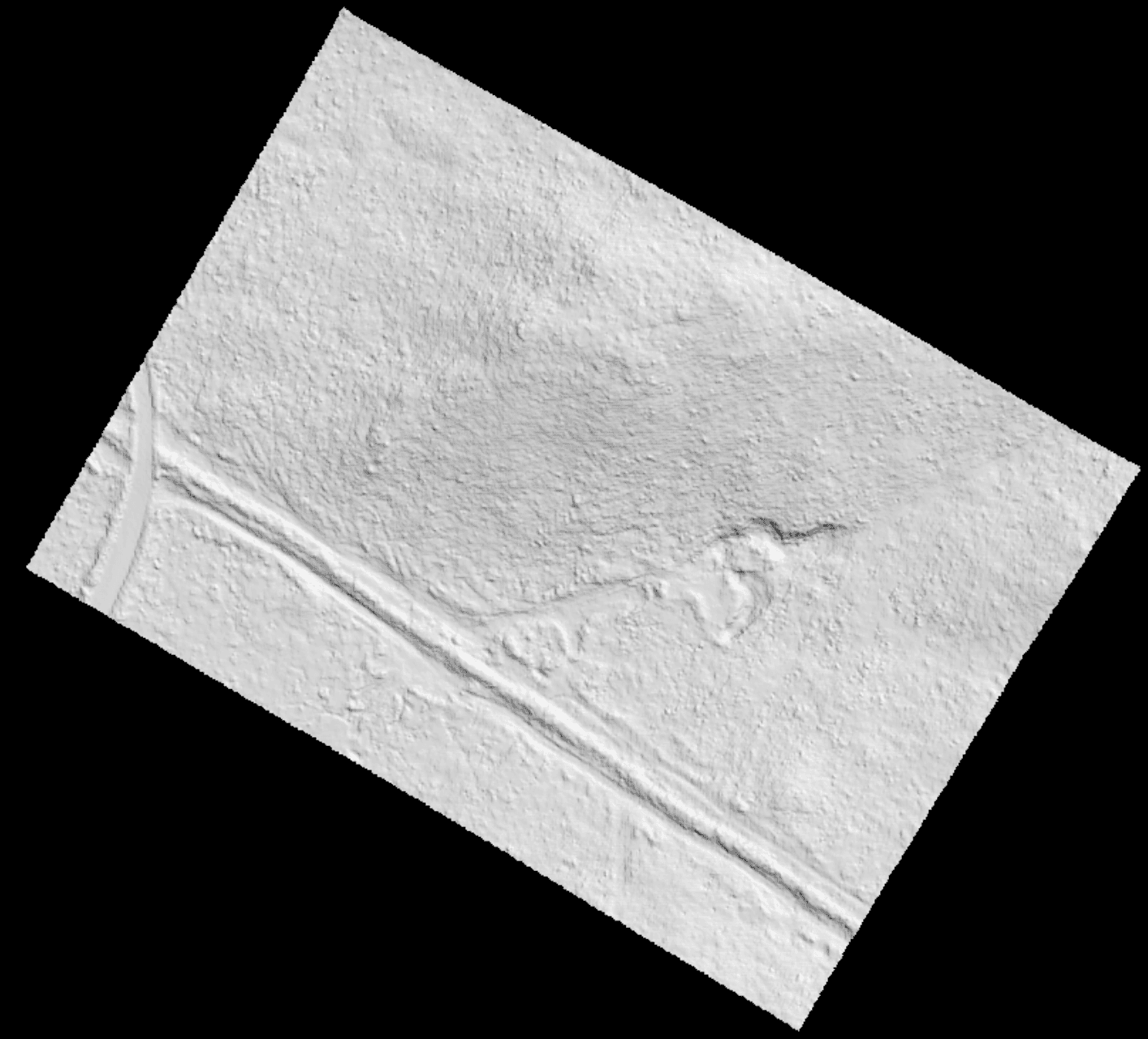

Этап 2. Цифровая модель земли после отделения растительности. Теневая отмывка делает видимыми локальные формы рельефа.

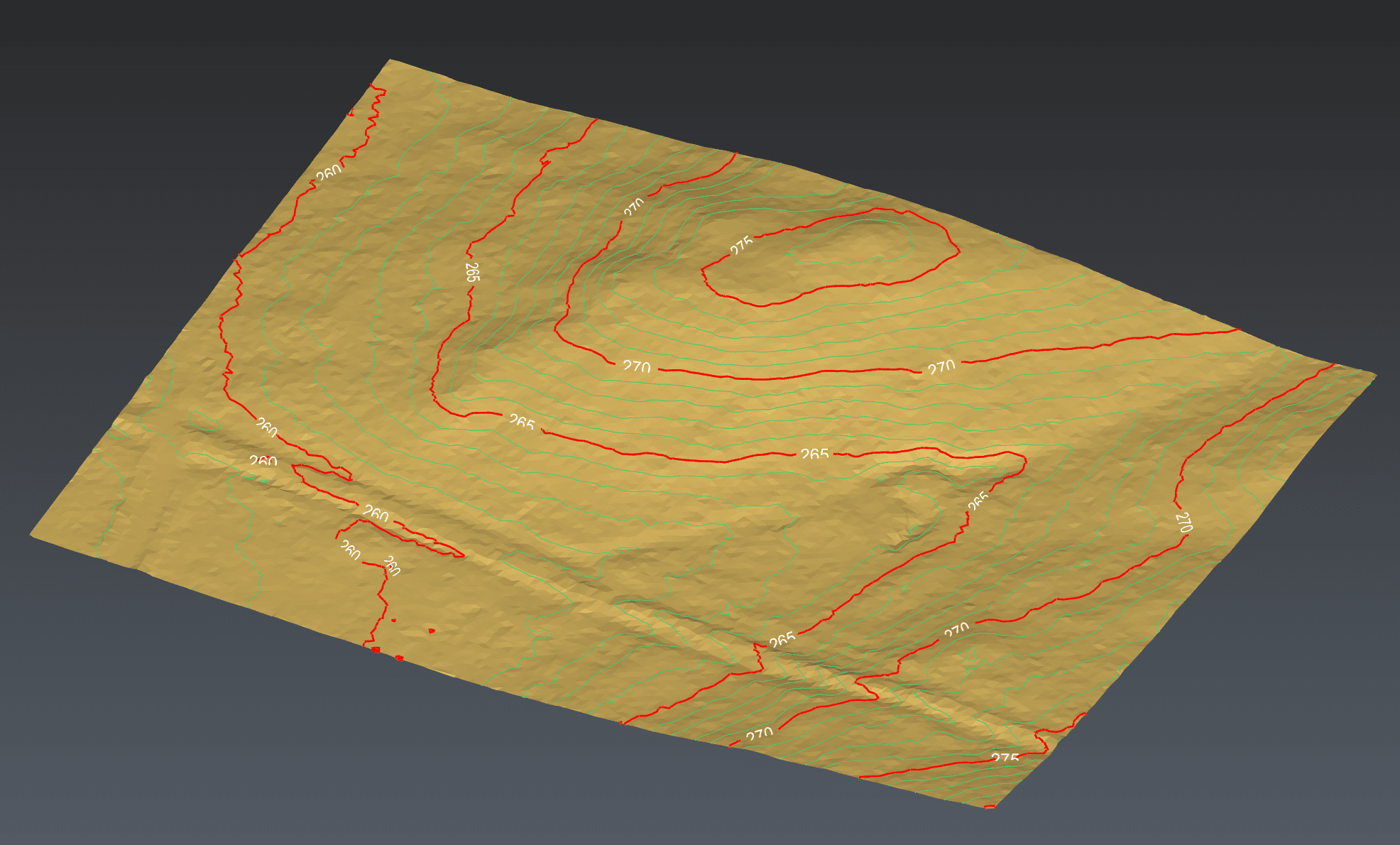

Этап 3. Поверхность земли с горизонталями. Модель служит основой для оформления рельефа и проектных расчётов.

Геодезическая основа и контроль. Проверяют исходные пункты, координаты и систему высот, параметры установок и решения привязки. Точность конечной поверхности оценивают по независимым контрольным измерениям; опорные точки, использованные для её подгонки, не заменяют независимый контроль.

Полевая дешифровка. На местности устанавливают назначение объектов, характеристики дорог и покрытий, типы ограждений, колодцев, водопропускных сооружений и других элементов плана. Фиксируют то, что невозможно надёжно определить только по облаку или снимку.

Досъёмка. Тахеометром, ГНСС-приёмником или другим подходящим средством измеряют закрытые и пропущенные участки, характерные точки и элементы, для которых воздушных данных недостаточно. Подземные коммуникации и скрытые детали требуют отдельных исходных сведений, обследования и измерений в предусмотренном заданием объёме.

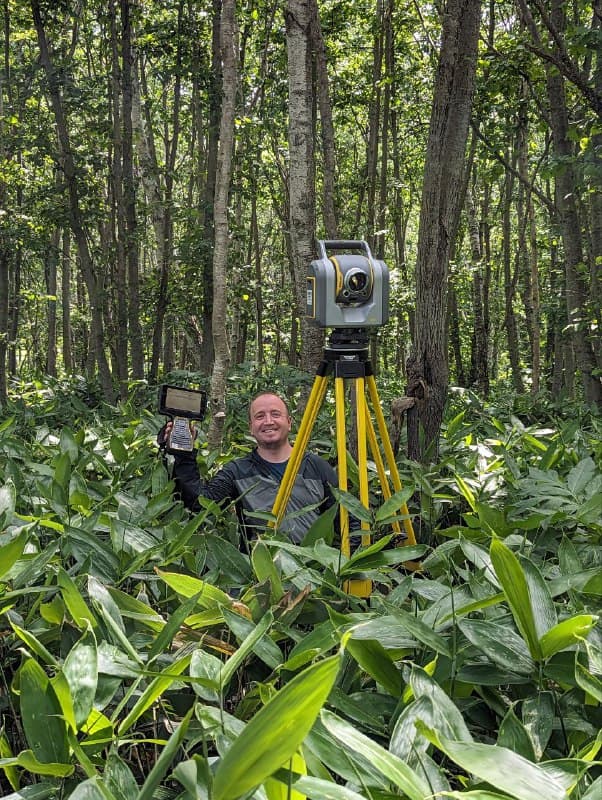

Наземные работы дополняют воздушную съёмку: геодезист с контроллером и тахеометром в густом подлеске. Архив MOL’T Geo; иллюстрация технологии на другом объекте.

Результаты полевой дешифровки и досъёмки объединяют с ЦМР, ортофотопланом и облаком точек. Уточняют линии переломов рельефа, оформляют объекты и условные знаки, проверяют полноту, стыки и согласованность высот. Заказчику передают взаимосвязанные материалы и результаты контроля точности в согласованных системах координат и высот.

Для большой лесной территории ВЛС позволяет получить значительно более полное описание рельефа, чем редкая сеть вручную снятых пикетов с интерполяцией между ними. Это снижает риск пропустить канаву, ложбину, насыпь или перегиб, которые затем повлияют на проект. Отдельная точка, измеренная тахеометром или ГНСС, при этом может иметь очень высокую точность: преимущество ВЛС здесь — плотность, покрытие и полнота модели. Наземные методы обеспечивают контроль и досъёмку.

Глобальные модели SRTM, FABDEM и аналоги полезны для обзора и предварительной оценки. Их пространственная детализация и способ получения отличаются от проектной съёмки. У SRTM 1 Arc-Second Global шаг около 30 м; перезапись такого материала с шагом 0,2 м не добавляет измеренных деталей и не превращает его в инженерную ЦМР. Качество фотограмметрии также зависит от видимости земли: при сомкнутых кронах снимки могут описывать верх растительности вместо рельефа под ней.

ВЛС регистрирует наземные отражения через просветы в растительности. Их достаточность зависит от условий участка и съёмки, поэтому классификация, контроль и наземное дополнение остаются необходимыми. Сам факт применения лидара не гарантирует качество: его подтверждает весь выполненный комплекс работ.

Для лесных участков, сложного рельефа и расчётов земляных работ мы применяем ВЛС в составе полного комплекса ИГДИ: с геодезическим обеспечением, полевой дешифровкой, наземной досъёмкой, обработкой и контролем. Метод и состав работ выбираем под задачу, масштаб и допуски. Точность подтверждается измерениями и проверкой.

При выборе исполнителя запрашивайте не только характеристики сканера, но и состав полевых работ, порядок контроля ЦМР, систему координат и высот, а также перечень итоговых материалов. В этом примере подробная модель позволила количественно показать расхождение с предварительной поверхностью. Именно проверенный комплект данных становится основой проектных решений.

Числа и иллюстрации: собственное первичное сопоставление поверхностей от 15.10.2026; общий контур, 344 исходные отметки, отдельный расчёт по горизонталям и ЦМР. Объект и участники обезличены. Сравнение характеризует расхождение моделей на дату обработки; вклад изменений местности, интерполяции и ошибок исходных данных отдельно не разделён. Поверхность по горизонталям зависит от способа её восстановления. Небольшие отличия площади сетки от точной площади полигона обусловлены растровым представлением границы.

Карта разностей, распределение и профиль воспроизведены по исходной расчётной сетке 1 м из презентации; плановые координаты карты обезличены. Фотографии полевой технологии и демонстрационный лесной участок взяты из архива MOL’T Geo и явно отделены от расчётного примера.
