Расчет объемов работ по цифровой копии объекта строительства

Цифровая копия объекта строительства в виде плотного и точного облака точек позволяет проводить различные контрольные измерения по всем строительным конструкциям, начиная от площади фасадов и заканчивая толщиной слоя штукатурного раствора на несущих и ограждающих конструкциях.

При помощи облака точек мы видим объект целиком. При измерениях внутри и снаружи, мы можем анализировать каркас здания по различным отметкам, делать разрезы и сечения.

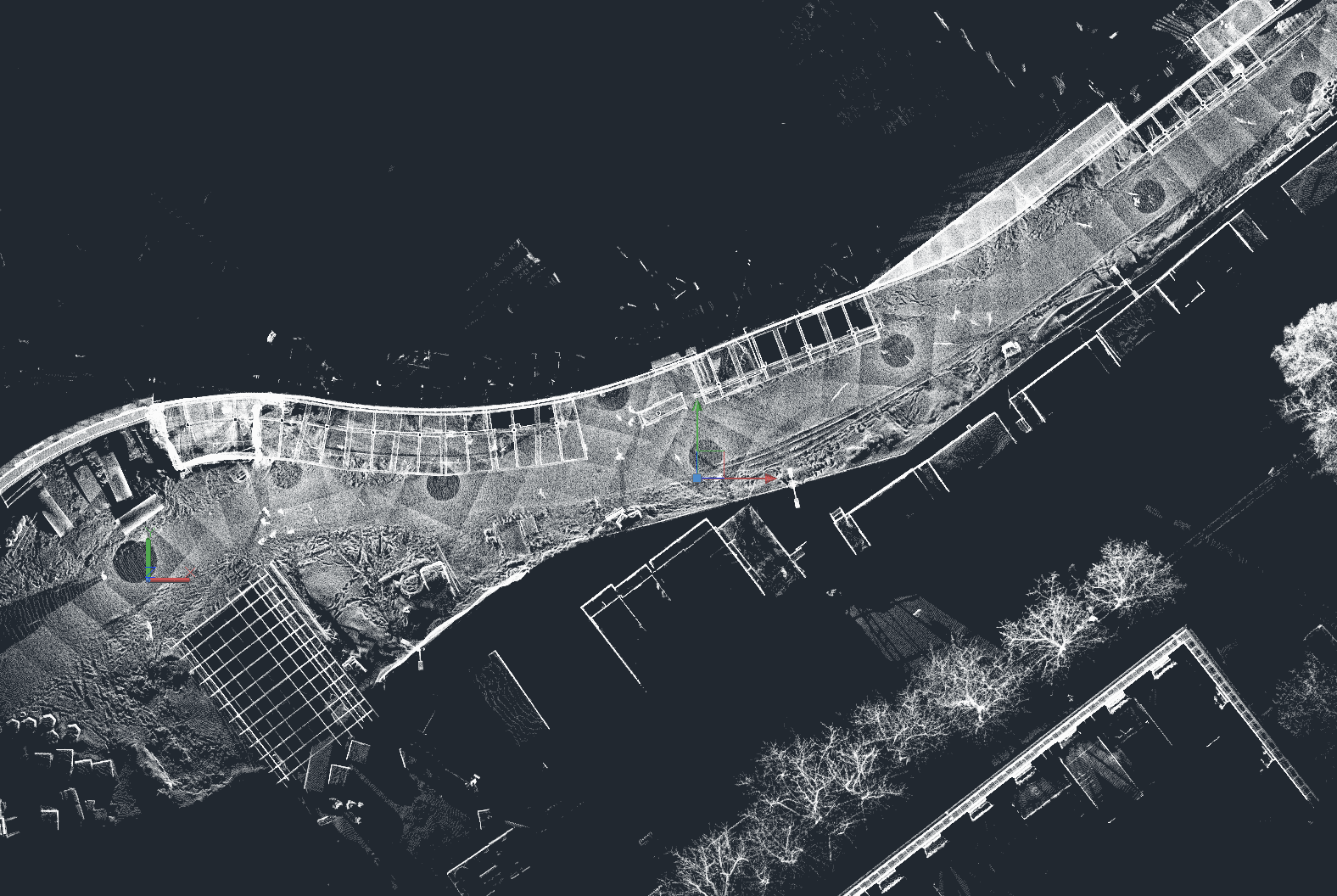

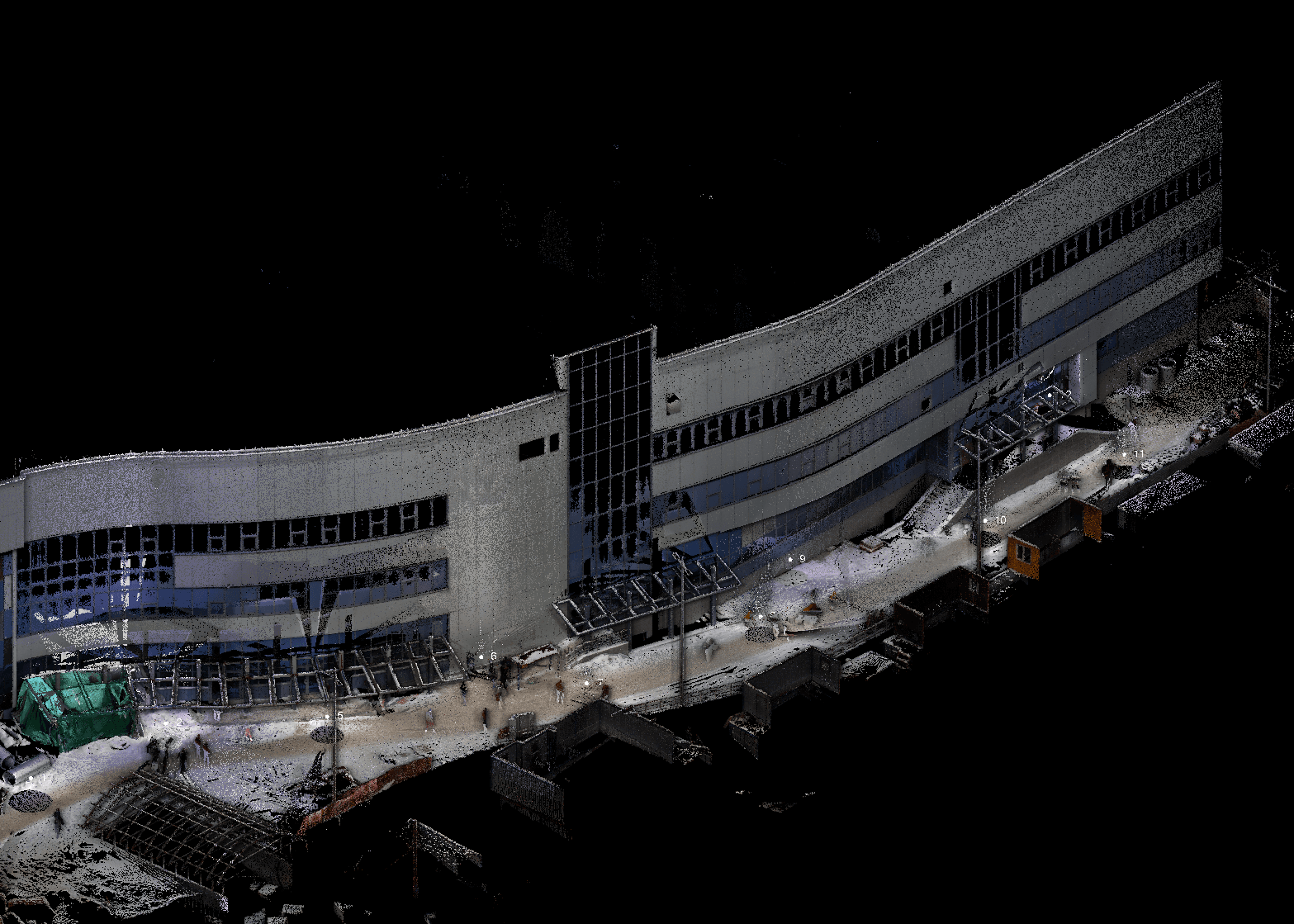

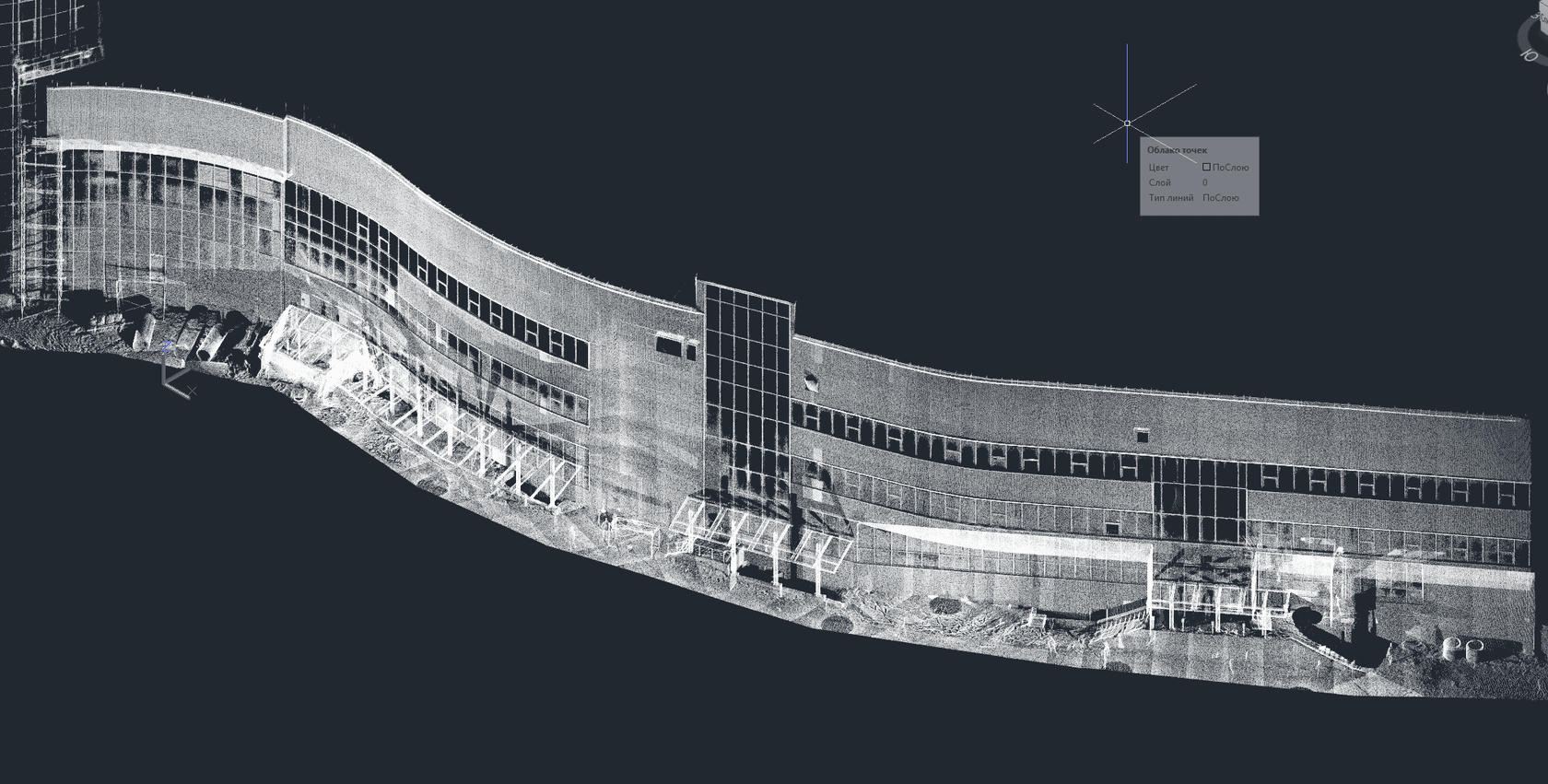

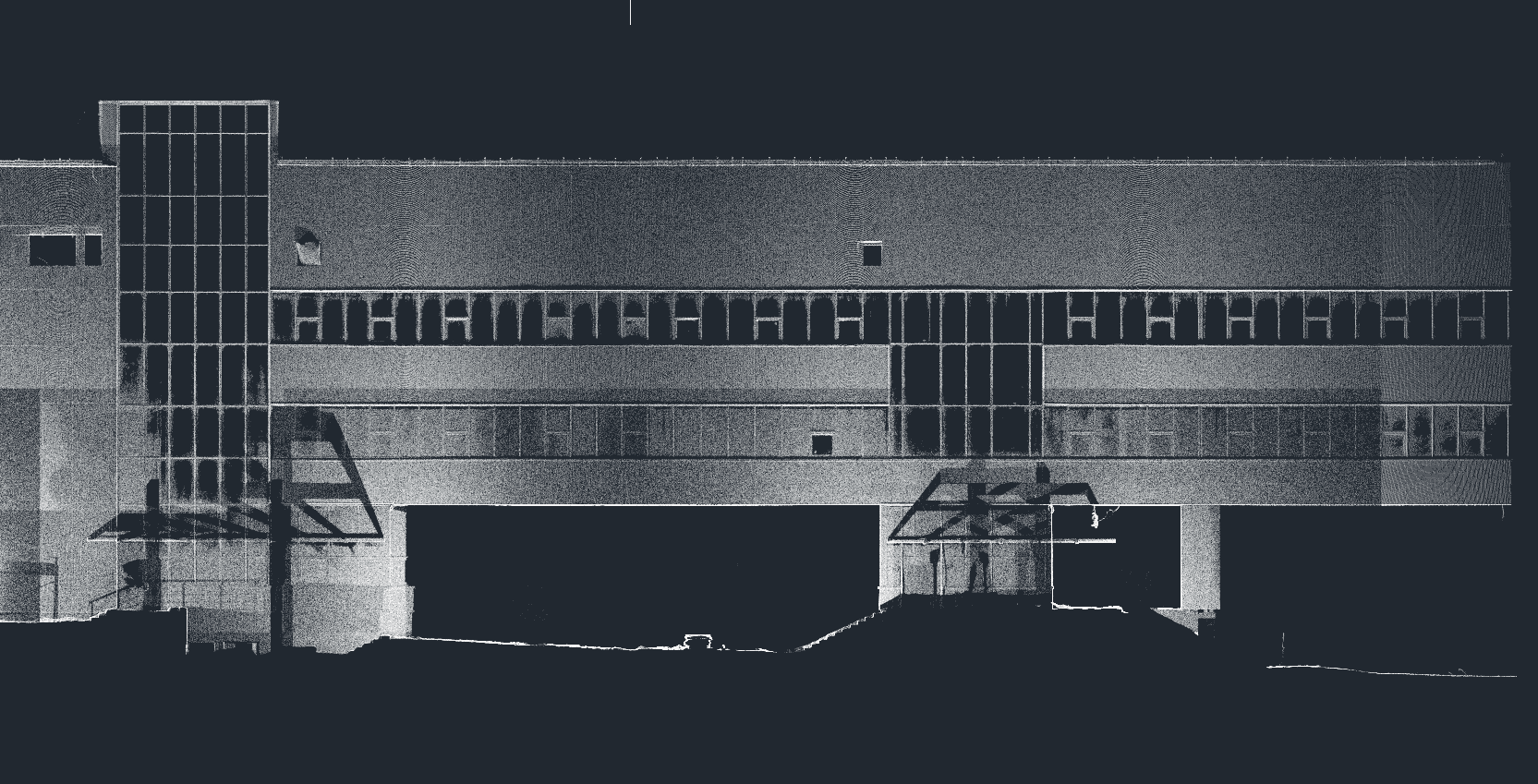

На изображениях ниже - фрагмент плана одного из фасадов объекта строительства, и его 3D модель. Мы видим, что фасад имеет сложную форму, множество элементов расположены в разных плоскостях.

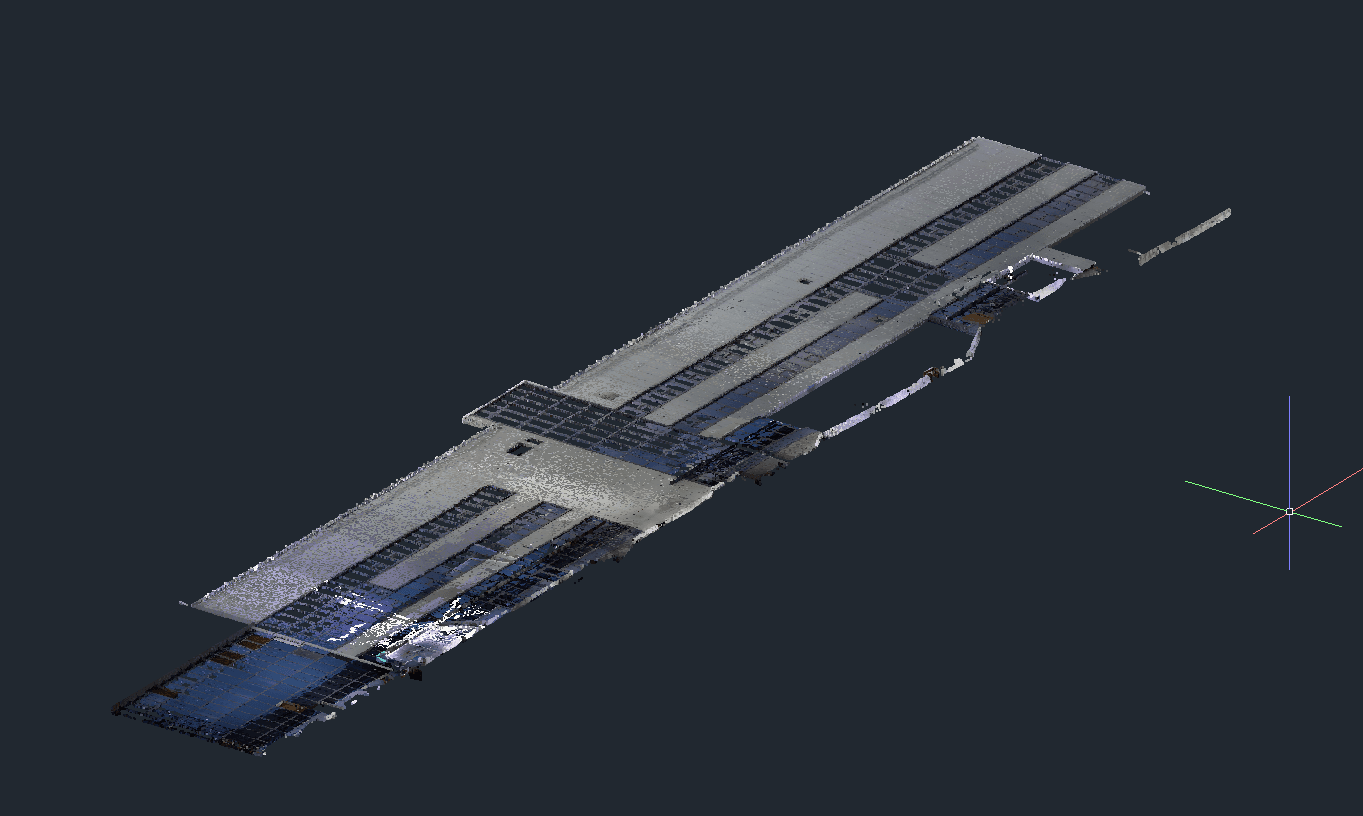

Для корректного расчета площадей по этому фасаду по каждой плоскости фасада выполняются развертки, приводящие данный фасад "к плоскости", без искажения линейных размеров.

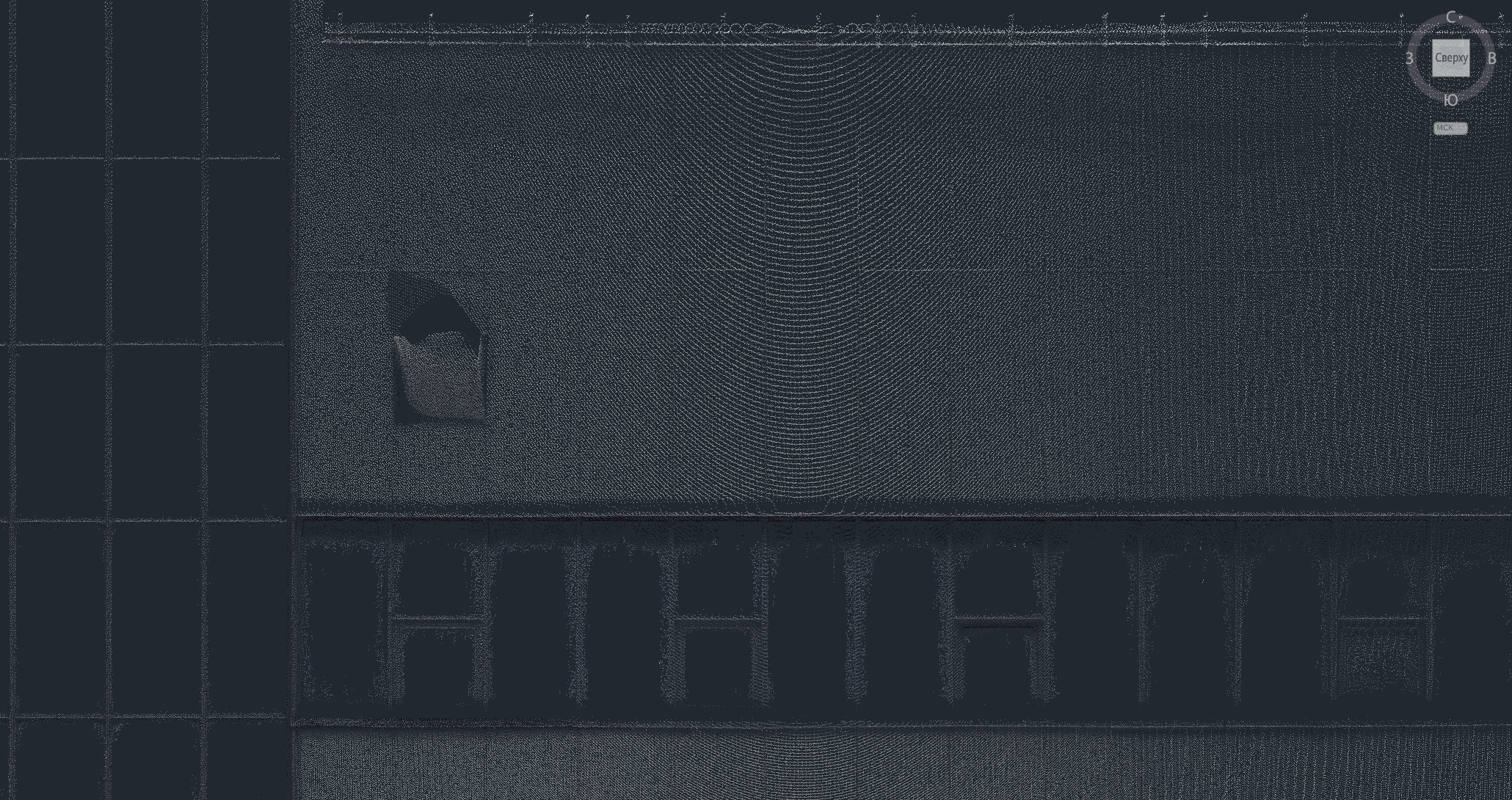

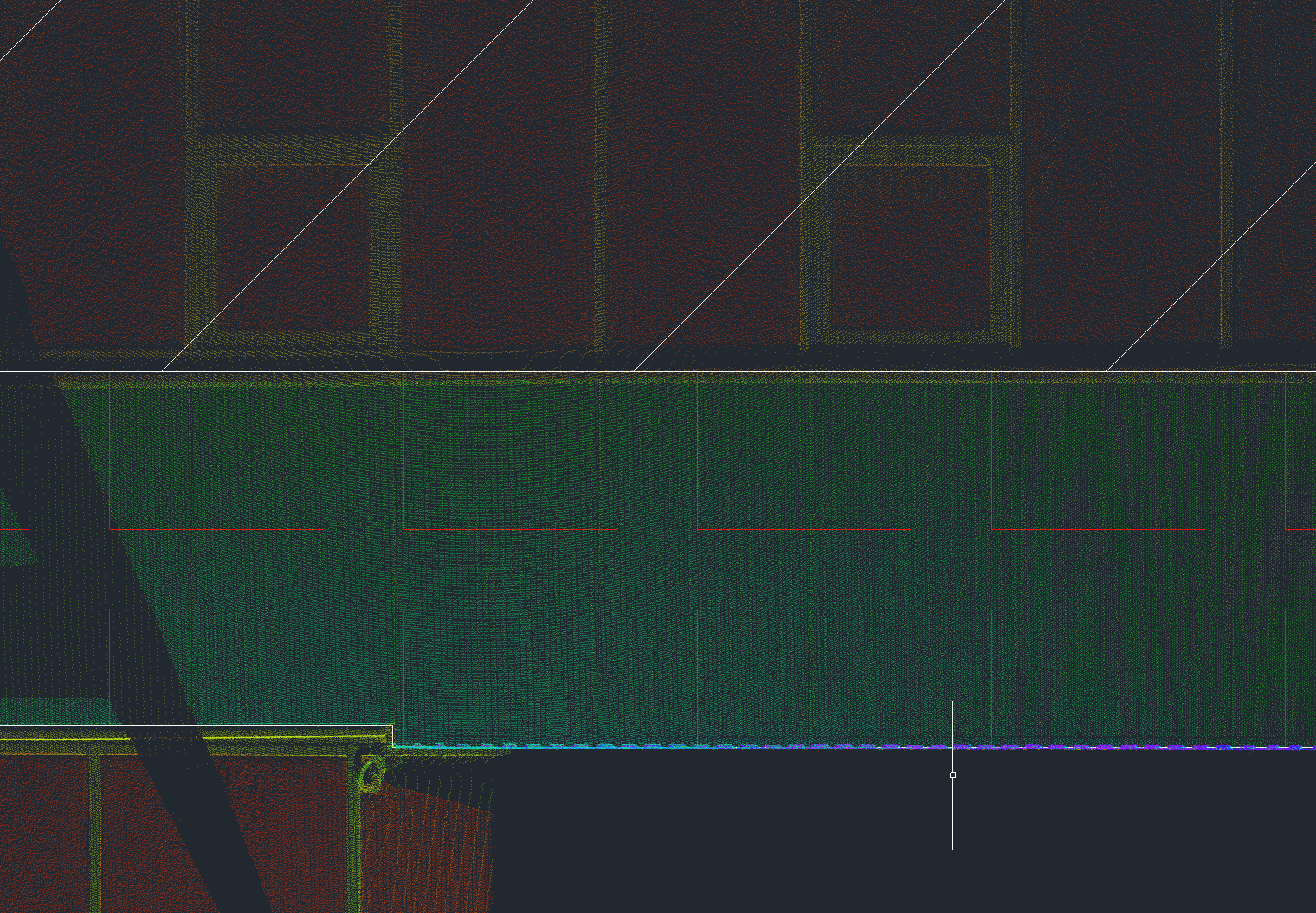

Разные варианты визуализации позволяют получить максимум информации из облака точек, визуально отличить разные строительные материалы и конструктивные элементы, для сегментации и их классификации во время расчетов площадей искомых элементов.

Еще одной отличительной особенностью данного метода и таких данных является подробность получаемой информации. Можно классифицировать не только блоки и участки, но и каждый элемент отдельно.

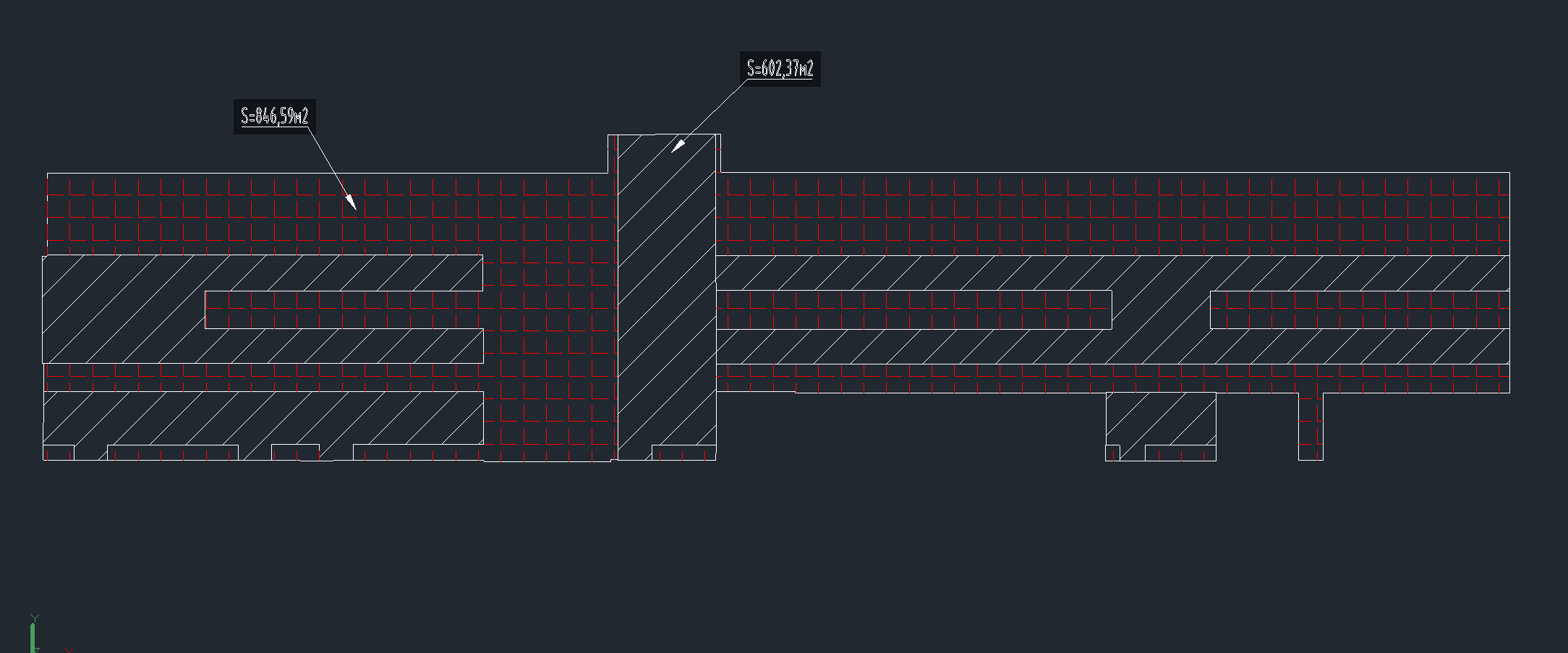

Уже по плоским разверткам вычисляется и оформляется документация по расчётам объемов (площадей) конструкций фасадных систем.

Цифровые данные - это не только хорошие исходные данные для проектирования или расчётов объемов, но и замечательная доказательная база.

При помощи сервиса teofly.com можно просматривать данные облаков точек через обычный браузер, без необходимости скачивания этих материалов или специального ПО. Это позволяет проводить контрольные мероприятия или решать спорные моменты без потери времени.

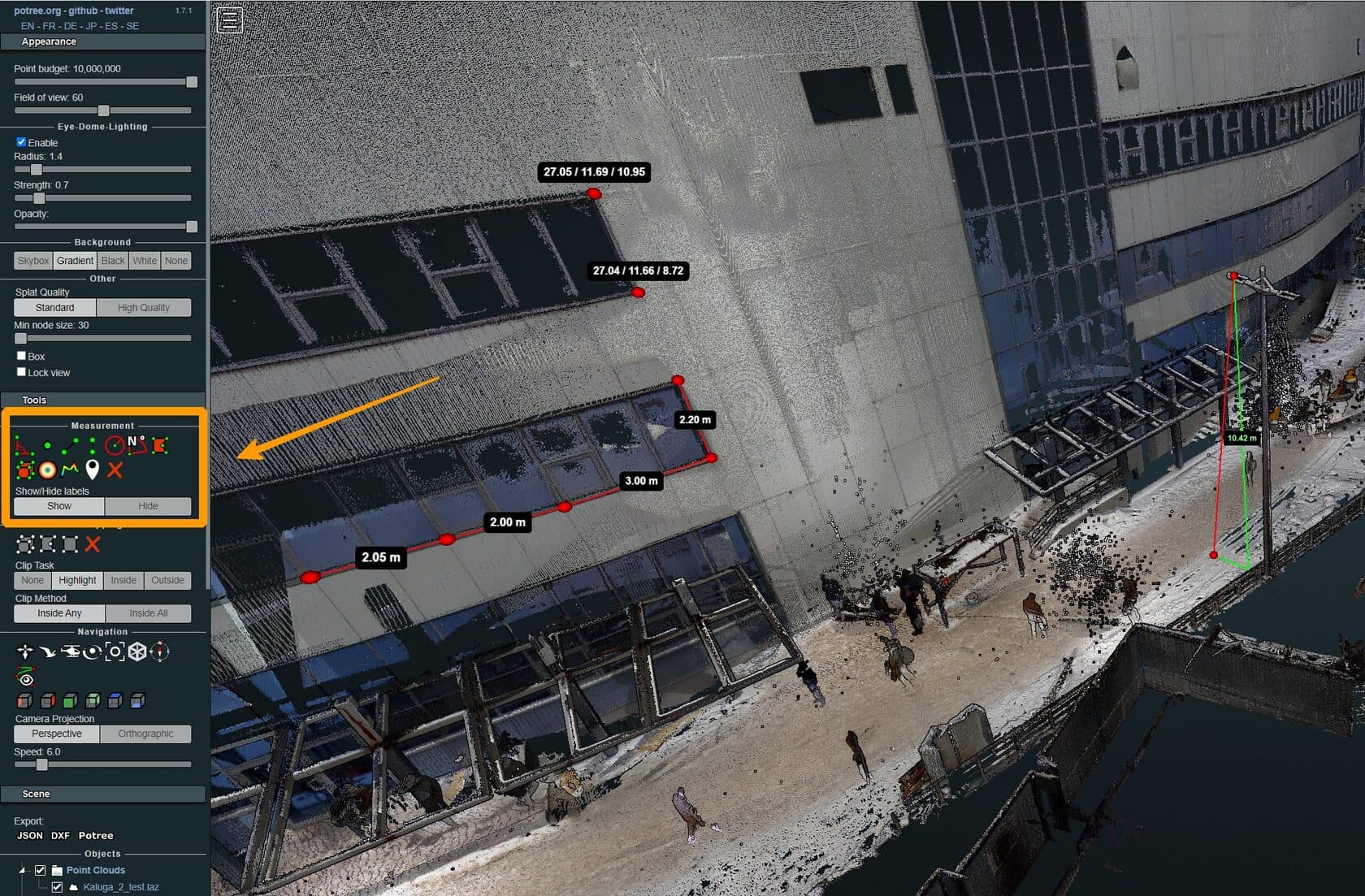

Можно прямо из браузера производить примитивные измерения по 3D модели объекта строительства, смотреть высотные отметки тех или иных конструкций, длины, превышения. Строить разрезы, считать объемы.

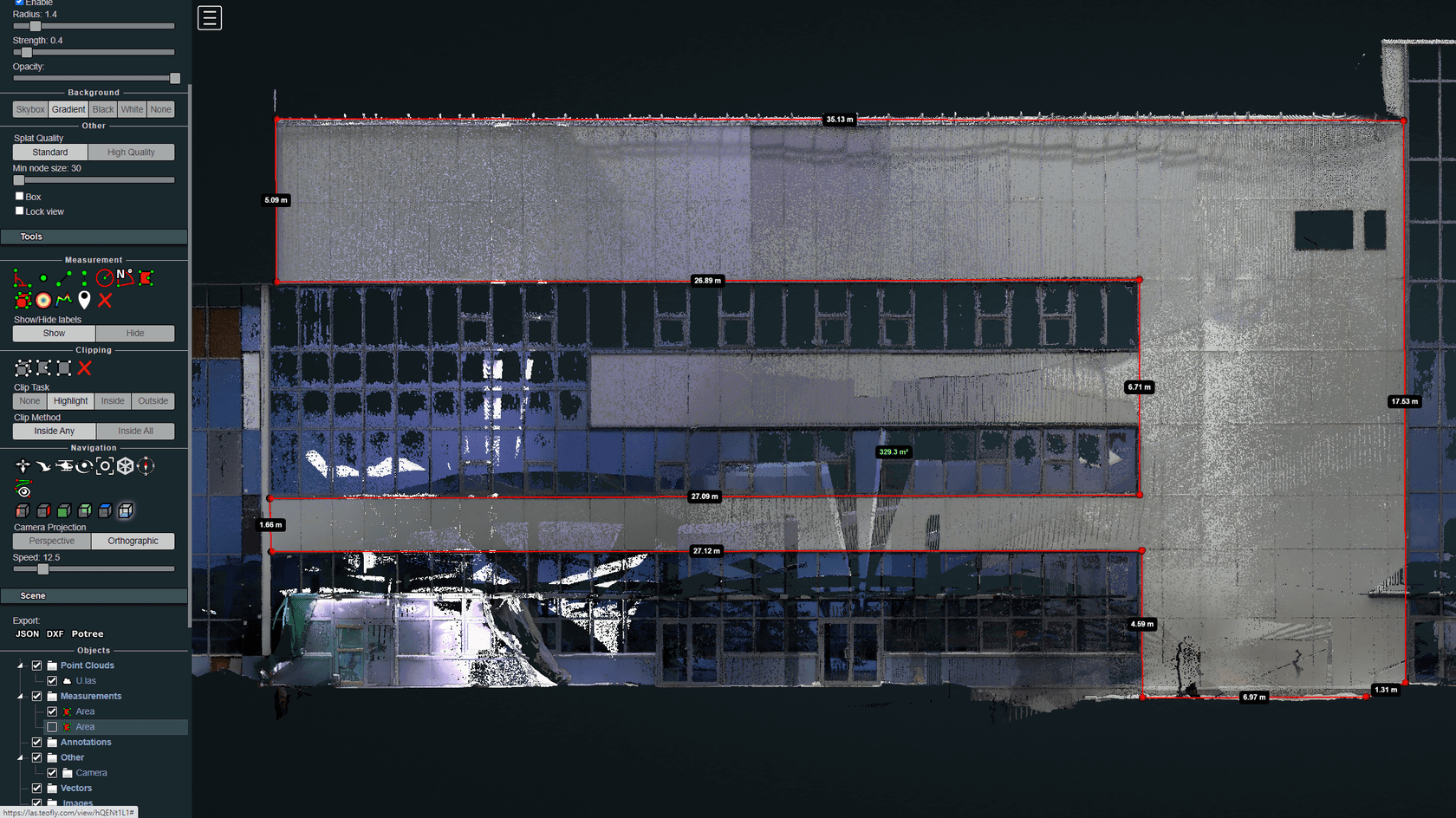

По каждой развертке фасада можно самостоятельно поводить или контролировать вычисления площадей различных элементов.

Кроме работы по контролю объемов, часто приходится сталкиваться с задачами про контроль качества строительства, лазерное сканирование позволяет значительно повысить количество фактической информации об объекте обследования и предоставить эту информацию в удобном, для понимания визуально, виде. Ниже несколько ссылок по теме и видеоролик по возможностям строительного контроля при работах связанными с фасадами.
