Волчок 50. Технология надежной динамической установки

Работы по мониторингу с марками ВОЛЧОК 50 в условиях невозможности их статического закрепления. Или технология надежной динамической установки.


Нередко бывают ситуации, что мониторить за деформациями приходится во время строительства на крупном и “живом” объекте. Такие работы осложняются отсутствием сохранности знаков или устройств. Часто штырьки загибают, марки и отражатели воруют, да просто при производстве разнообразных строительных работ множеством подрядных организаций - мониторинговые знаки попросту уничтожают, случайно или специально. Все эти факторы сводят эффективность мониторинга к нулю. Для таких условий мы предлагаем марки ВОЛЧОК 50 (50х50 мм отражательная пластина) с продуманной системой динамического закрепления к металлическим или железобетонным конструкциям без потери точности*.

Такая система представляет собой довольно примитивное устройство, успешно зарекомендовавшее себя в моей практике.

Монтаж к железобетонным конструкциям происходит в следующей последовательности:


  1. Бурится отверстие в бетоне буром Ф8 мм
  2. Продувается от пыли и забрызгивается бетон-контактом
  3. В отверстие помещается порция жидких гвоздей или иного, клеящего к бетону, материала
  4. Устанавливается, заподлицо с поверхностью, забивной анкер-цанга М6 и расклинивается в отверстии

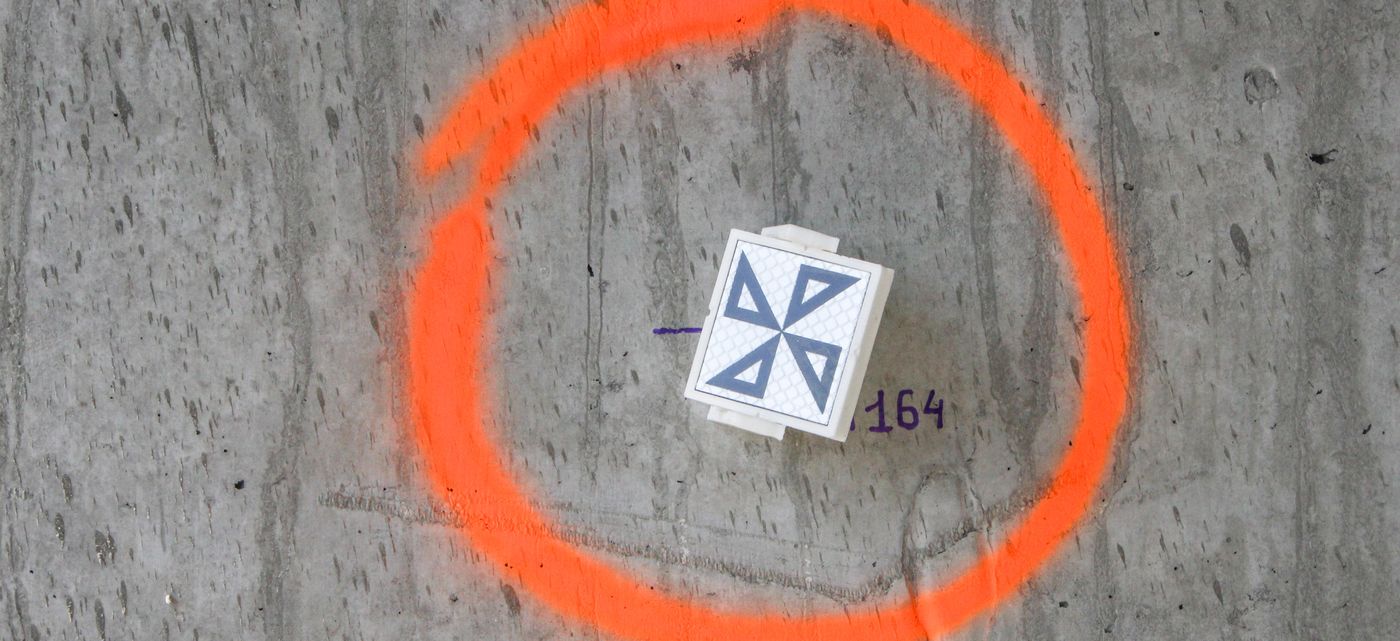

  5. Наносится опознавательный знак вокруг отверстия, дабы избежать ситуации, когда их не увидят и покроют слоем штукатурки. Мониторинговые знаки должны оставаться сохранными на протяжении всего строительства, и это должно быть оговорено со всеми участниками строительного процесса, начиная с начальника участка и заканчивая суб-суб подрядчиками
  6. С помощью шестигранника устанавливается сама марка



Данный способ обеспечит уверенность в закреплении мониторинговых марок и позволит избежать монолитной статической установки, при которой демонтаж и последующая установка может быть невозможной. Забивной анкер-цанга необходим для фиксации резьбы в теле бетона. Анкера расклиниваемые при вворачивании винта нам не подходят из-за того, что при каждой новой установке отверстие будет подвергаться различным, разрушающим его, воздействиям. Клеящий состав вокруг анкера необходим (помимо дополнительной фиксации) для исключения смещений наружной части анкера и для исключения проворачивания.

Система позволяет монтировать и демонтировать марки ВОЛЧОК 50 сколько угодно раз. А используемые винты делают этот процесс простым.

.



* Погрешность сохранения координат центра марки при вращении - меньше миллиметра. Ориентировочно не более 0.0002-0.0003м
